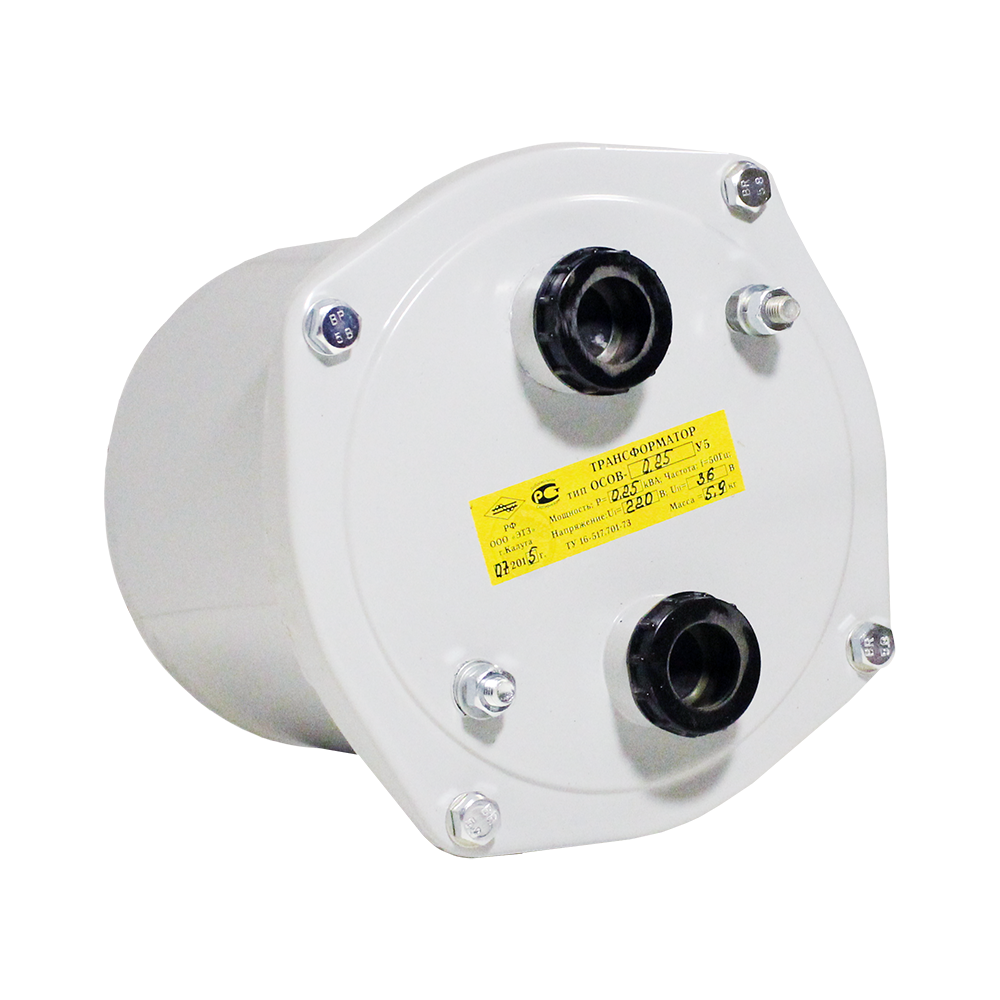

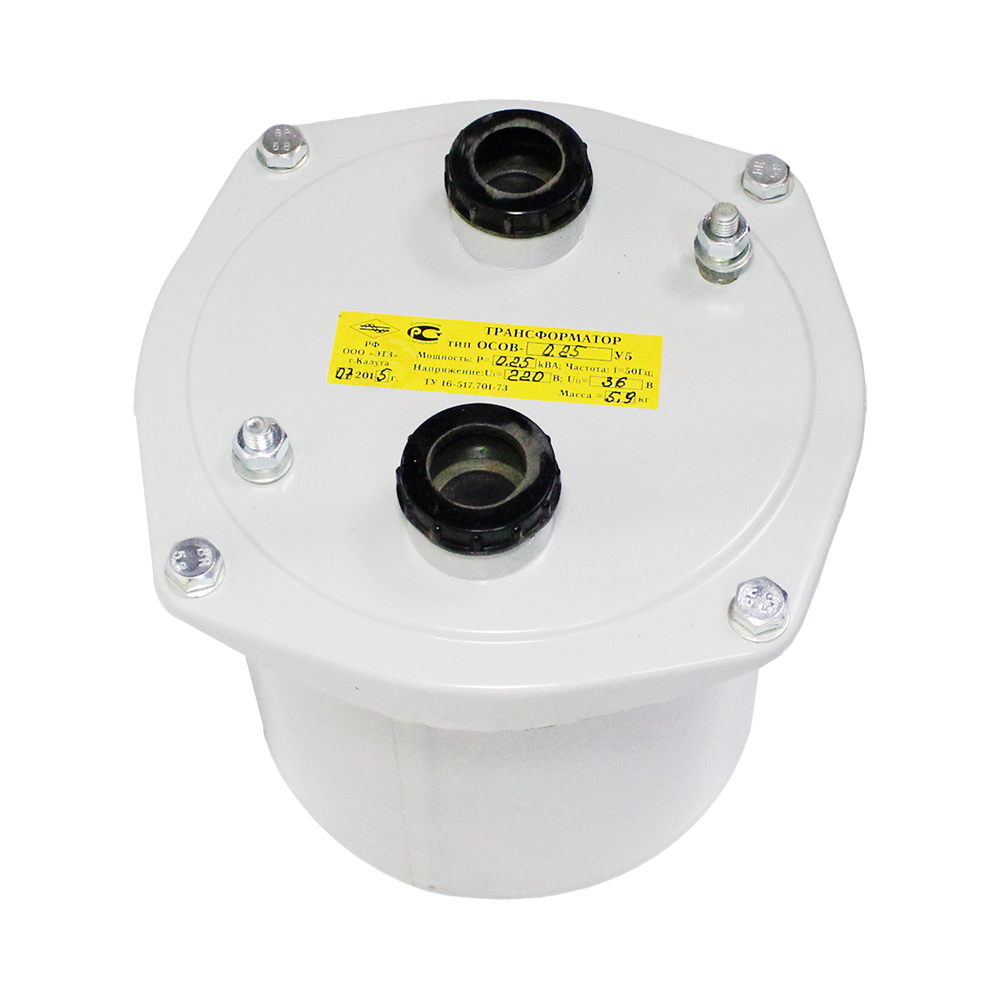

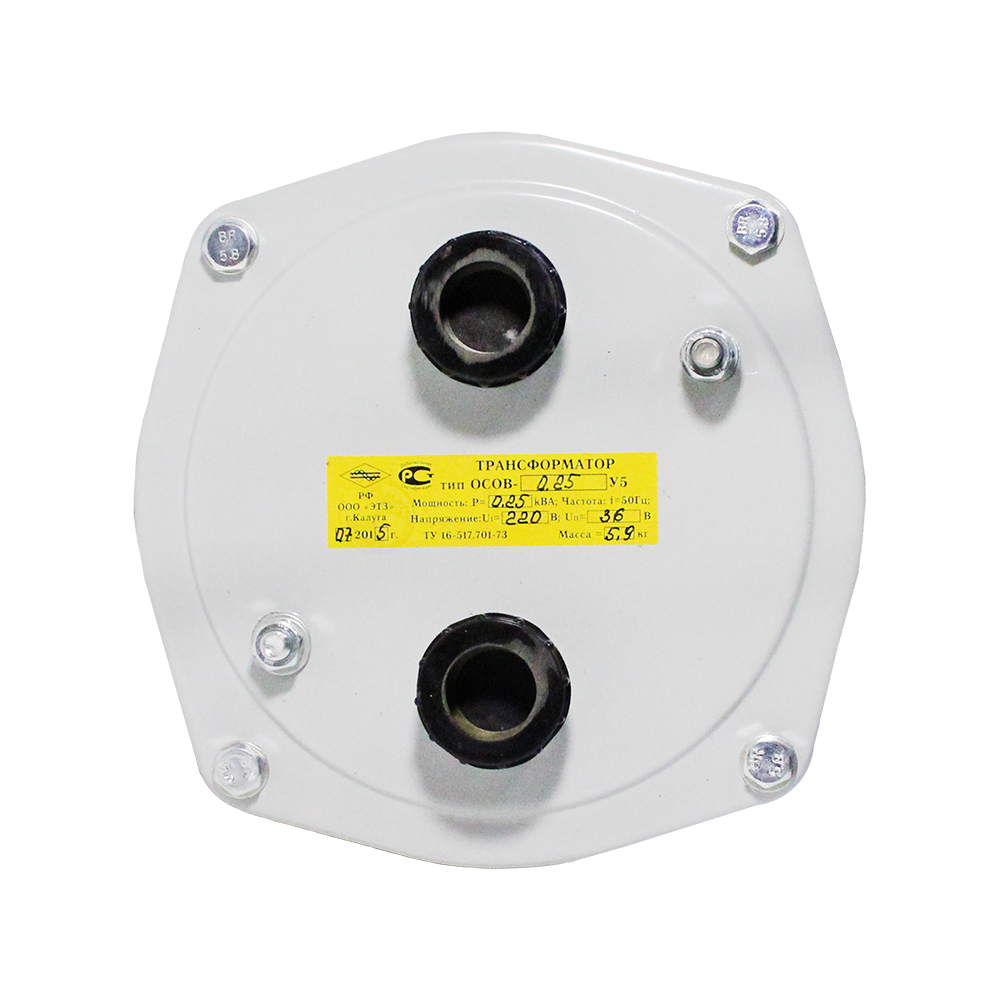

ОСОВ трансформаторы силовые сухие понижающие водозащищенные

Скачать PDF

Тип трансформатора: Силовой

Номинальная мощность: 0,4 кВА, 0,5 кВА, 0,25 кВА, 0,63 кВА, 1,0 кВА, 1,6 кВА, 2,5 кВА, 4,0 кВА

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): 3 378,00 - 25 504,80 руб.

Описание

Трансформаторы ОСОВ предназначены для выдачи пониженного напряжения, необходимого для питания ламп местного освещения и электроинструментов. ОСОВ используются в горнодобывающей промышленности и шахтах, при этом условия окружающей среды должны быть не опасными по пыли и газу.

Аббревиатура ОСОВ расшифровывается как однофазные сухие осветительные влагозащищённые. Так как данные трансформаторы являются влагозащищенными, и имеют климатическое исполнение У5, их применение возможно в производствах с повышенной влажностью, без отопления и вентиляции (например, в неотапливаемых и невентилируемых подземных помещениях). ОСОВ могут использоваться для питания ламп в судовых, корабельных и других помещениях, в которых возможно длительное наличие воды или частая конденсация влаги на стенах и потолке.

Особенности трансформаторов ОСОВ:

  • Изготавливаются по ТУ 16-517.701-73.
  • ОСОВ соответствуют классу защиты II по ГОСТ 12.2.007.0-75.
  • Отвечают требованиям по пожарной безопасности по ГОСТ 12.1.004-91.
  • Питающие кабели и кабели вторичных цепей водозащищенных трансформаторов ОСОВ вводятся внутрь через сальники с нажимными гайками. На крышке бачка имеется болт для заземления.
  • Силовые трансформаторы ОСОВ выпускаются в баках, герметически закрытых крышками, с защитным экраном между обмотками.

Технические характеристики

Напряжение первичной обмотки 127 В, 220 В, 380 В, 660 В
Напряжение вторичной обмотки 12 В, 24 В, 36 В, 42 В, 110 В, 127 В, 220 В
Номинальная частота 50 Гц
Климатическое исполнение (диапазон рабочих температур) и категория размещения У5
Исполнение по степени защиты IP65
Вес 5,9...41,0 кг

Структура обозначения, пример заказа

ОСОВ
0,5
127/42
У5

Климатическое исполнение и категория размещения

Напряжение первичной / вторичной обмотки, В

Номинальная мощность, кВА

Однофазный сухой водозащищенный трансформатор для местного освещения

Варианты исполнений

Основные технические данные изделия

Масса, кг

Габаритные размеры
(ДхШхВ), мм

Модель

Номинальная мощность, кВА

Номинальное напряжение обмоток, В

Первичной

Вторичной

ОСОВ-0,25

0,25

660; 380; 220; 127

220; 127; 110; 42; 36; 24; 12

5,9

200х200х225

ОСОВ-0,4

0,4

660; 380; 220; 127

220; 127; 110; 42; 36; 24; 12

11,0

200х200х240

ОСОВ-0,5

0,5

660; 380; 220; 127

220; 127; 110; 42; 36; 24; 12

11,5

200х200х240

ОСОВ-0,63

0,63

660; 380; 220; 127

220; 127; 110; 42; 36; 24; 12

14,0

200х200х240

ОСОВ-1,0

1,0

660; 380; 220; 127

220; 127; 110; 42; 36; 24; 12

13,2

220х220х280

ОСОВ-1,6

1,6

660; 380; 220; 127

220; 127; 110; 42; 36; 24; 12

22,65

343x343x260

ОСОВ-1,6 (2 кат) 1,6 660; 380; 220; 127 220; 127; 110; 42; 36; 24; 12 21,7 320x320x270

ОСОВ-2,5

2,5

660; 380; 220; 127

220; 127; 110; 42; 36; 24; 12

28,1

343x343x320

ОСОВ-4,0

4,0

660; 380; 220; 127

220; 127; 110; 42; 36; 24; 12

41,0

343x343x320

Возможно изготовление трансформаторов ОСОВ с другими сочетаниями напряжений.

Стандартный комплект поставки

  • Трансформаторы силовые сухие понижающие водозащищенные ОСОВ.
  • Паспорт.

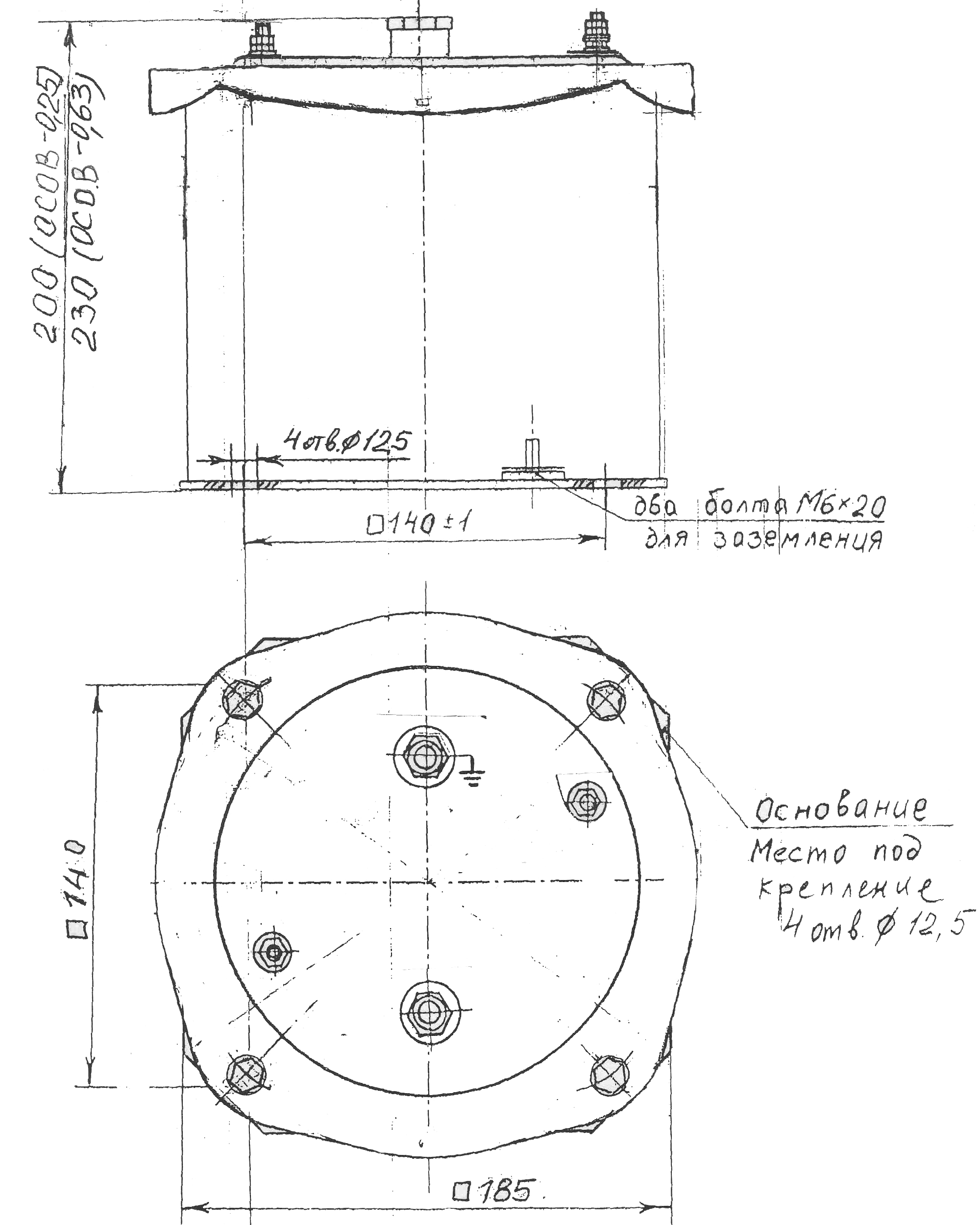

Чертежи ОСОВ-0,25; ОСОВ-0,63

осов габаритные размеры

Скачать документацию

ОСОВ-0,25 трансформаторы силовые сухие понижающие водозащищенные. Паспорт.
