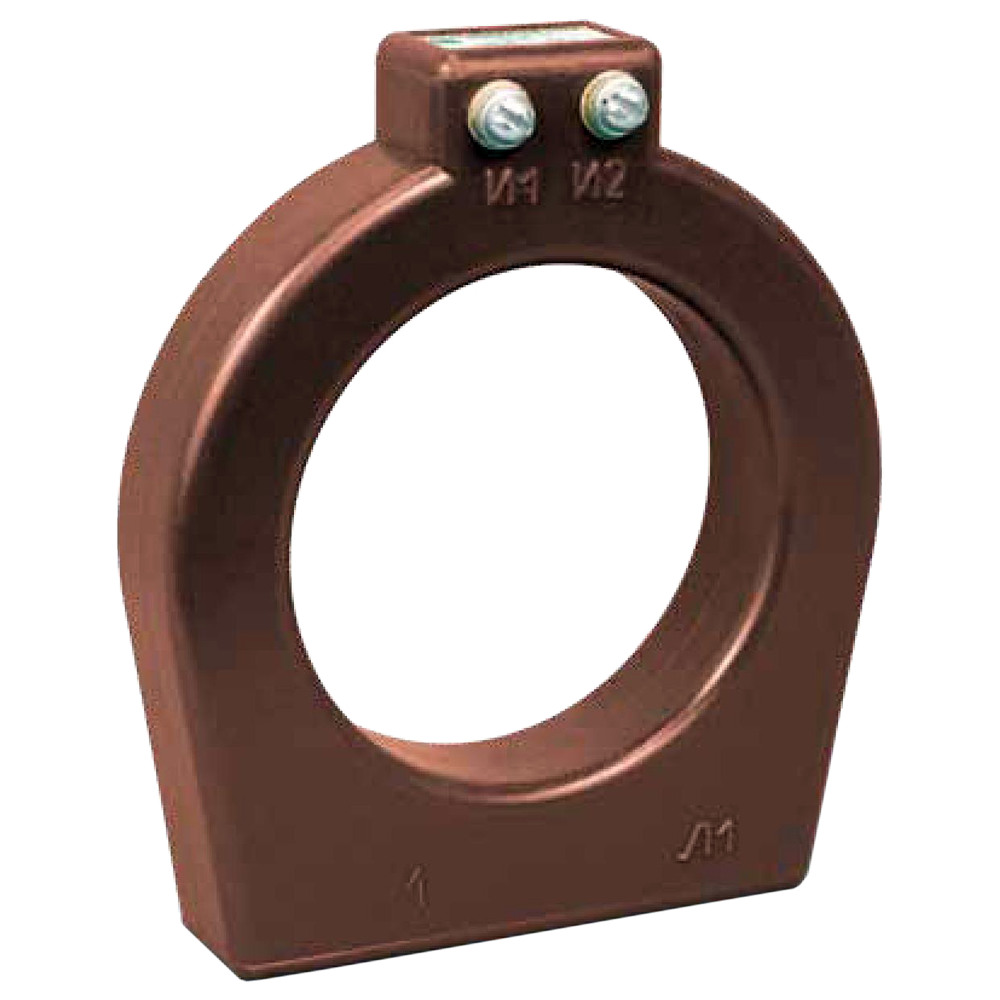

ТЗЛМ-110, ТЗЛМ-200 трансформаторы тока нулевой последовательности

Скачать PDF

Тип трансформатора: Измерительный

Класс напряжения: 0,66 кВ

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Описание

Трансформаторы тока ТЗЛМ-110, ТЗЛМ-200 предназначены для контроля режимов коротких замыканий путем трансформации возникших при этом токов нулевой последовательности.

Трансформаторы ТЗЛМ-110, ТЗЛМ-200 могут быть использованы в распредустройствах (3-110) кВ при условии, что главная изоляция между токоведущими жилами кабеля и вторичной обмоткой трансформатора обеспечивается изоляцией кабеля или воздушным промежутком.

Технические характеристики

Класс напряжения, кВ

0,66

Номинальная частота, Гц

50

Односекундный ток термической стойкости вторичной обмотки, А

20

Коэффициент трансформации

25/1...470/1

Диапазон эксплуатации трансформаторов по первичному току при работе с микропроцессорной защитой типа SEPAM 1000+, А

0,2+200

Примечания:
Возможна работа трансформатора с микропроцессорной защитой другого типа по согласованию при заказе.
Возможна работа трансформатора с реле РТЗ-51.

Чувствительность защиты по первичному току при работе с реле РТЗ-51 с током уставки 0,03 А и сопротивлении соединительных проводов 1 Ом, не более:

  • для трансформатора ТЗЛМ-110 – 15 А;
  • для трансформатора ТЗЛМ-200 – 16 А.

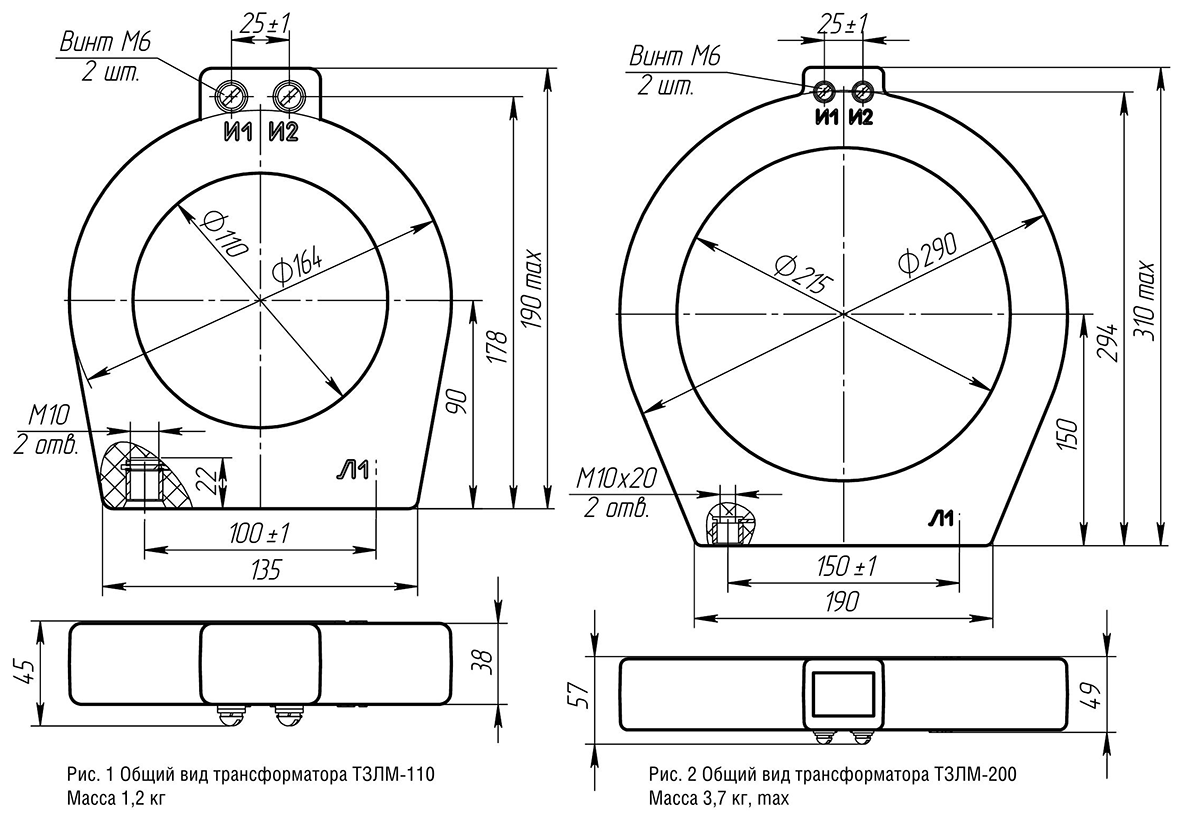

Габаритные чертежи

Структура обозначения, пример заказа

ТЗЛМ-200
УХЛ2

Климатическое исполнение и категория размещения: УХЛ2, Т2

Тип трансформатора: ТЗЛМ-110, ТЗЛМ-200

Стандартный комплект поставки

  • Трансформаторы тока нулевой последовательности ТЗЛМ-110 или ТЗЛМ-200.
  • Паспорт.
