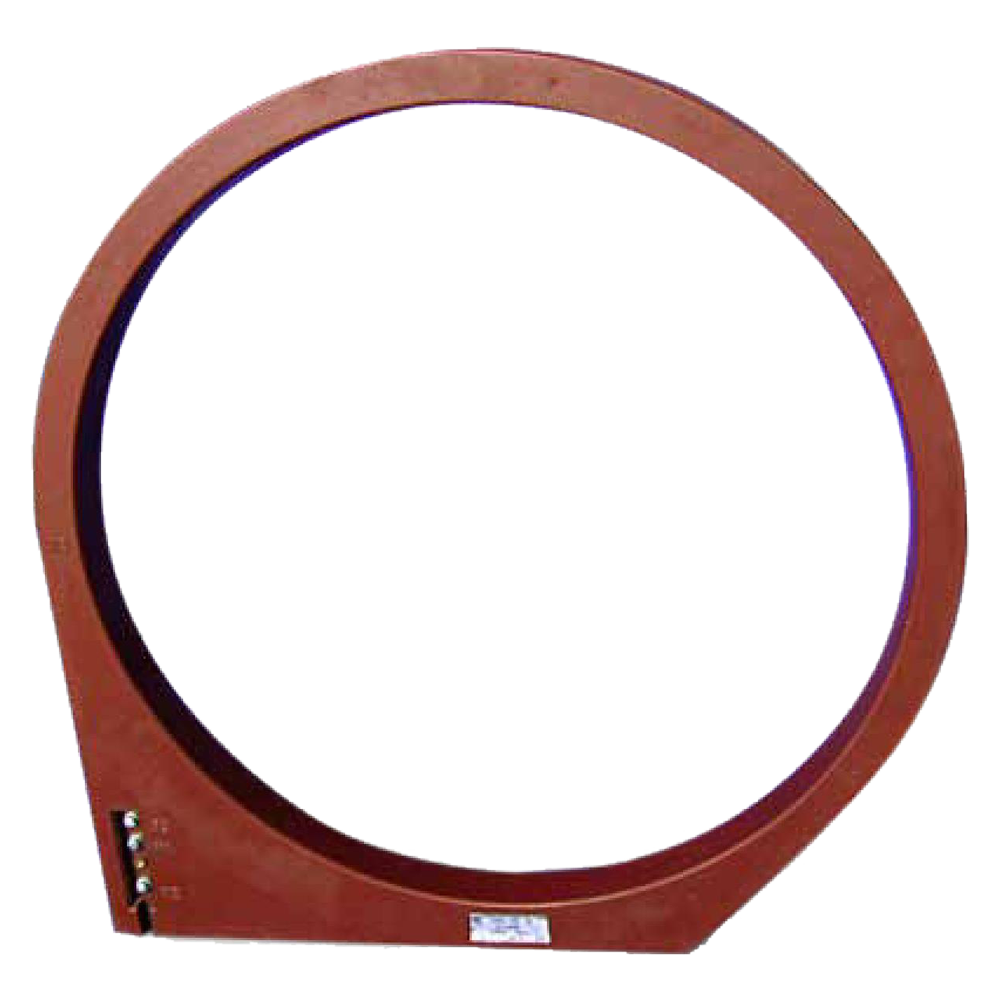

ТЗЛМ-600 трансформаторы тока нулевой последовательности

Скачать PDF

Тип трансформатора: Измерительный

Класс напряжения: 0,66 кВ

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Описание

Трансформаторы ТЗЛМ-600 в комплекте с устройством сигнализации (УСЗ-3С) или другим аналогичным устройством предназначены для определения поврежденной линии электропередачи (6-10) кВ с однофазным замыканием в сети с изолированной и компенсированной нейтралью. Также трансформаторы тока ТЗЛМ-600 применяются для контроля режимов коротких замыканий отдельных жил трехфазного кабеля путем трансформации возникших при этом токов нулевой последовательности при взаимодействии с микропроцессорной защитой.

Трансформаторы тока нулевой последовательности ТЗЛМ-600 могут быть использованы в распредустройствах (3-110) кВ при условии, что главная изоляция между токоведущими жилами кабеля и вторичной обмоткой трансформатора обеспечивается изоляцией кабеля или воздушным промежутком.

Особенности:

  • Климатическое исполнение -  УХЛ2 или Т2 по ГОСТ 15150.
  • Окружающая среда невзрывоопасная, соответствующая атмосфере II по ГОСТ 15150, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию.
  • Рабочее положение в пространстве – любое.
  • Группа условий эксплуатации М6 по ГОСТ 17516.1.

Технические характеристики

Класс напряжения, кВ

0,66

Номинальная частота, Гц

50

Коэффициент трансформации (И1-И2)

460/1

Коэффициент трансформации (1/11-ЛЗ)

470/1

Односекундный ток термической стойкости, А

20

Чувствительность защиты по первичному току при работе с «SEPAM», А

0,1-200

Чувствительность защиты по первичному току при работе с реле РТЗ-51 с током уставки 0,03 А и сопротивлении соединительных проводов 1 Ом, не более, А:

35

Зависимость вторичного тока от первичного при подключении трансформатора с устройством УСЗ:

Ток первичный, А:

  • 5
  • 10
  • 15
  • 20

Ток вторичный, мкА:

  • 8
  • 20
  • 30
  • 38

Масса, кг

12 max

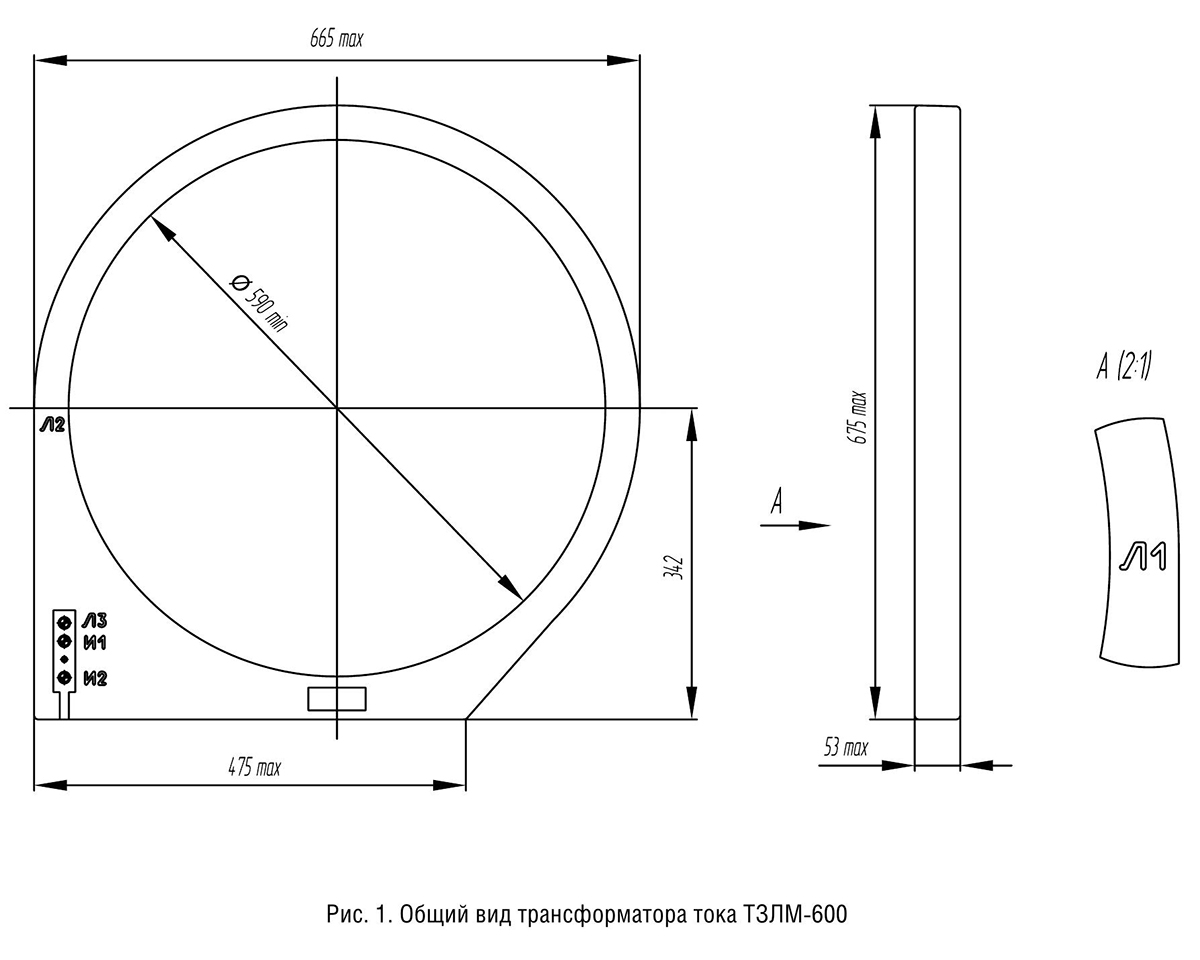

Габаритный чертеж

Структура обозначения, пример заказа

ТЗЛМ
600
УХЛ2

Климатическое исполнение и категория размещения: УХЛ2; Т2

Диаметр кабеля, мм

Тип трансформатора

Стандартный комплект поставки

  • ТЗЛМ-600 трансформаторы тока нулевой последовательности.
  • Паспорт.
