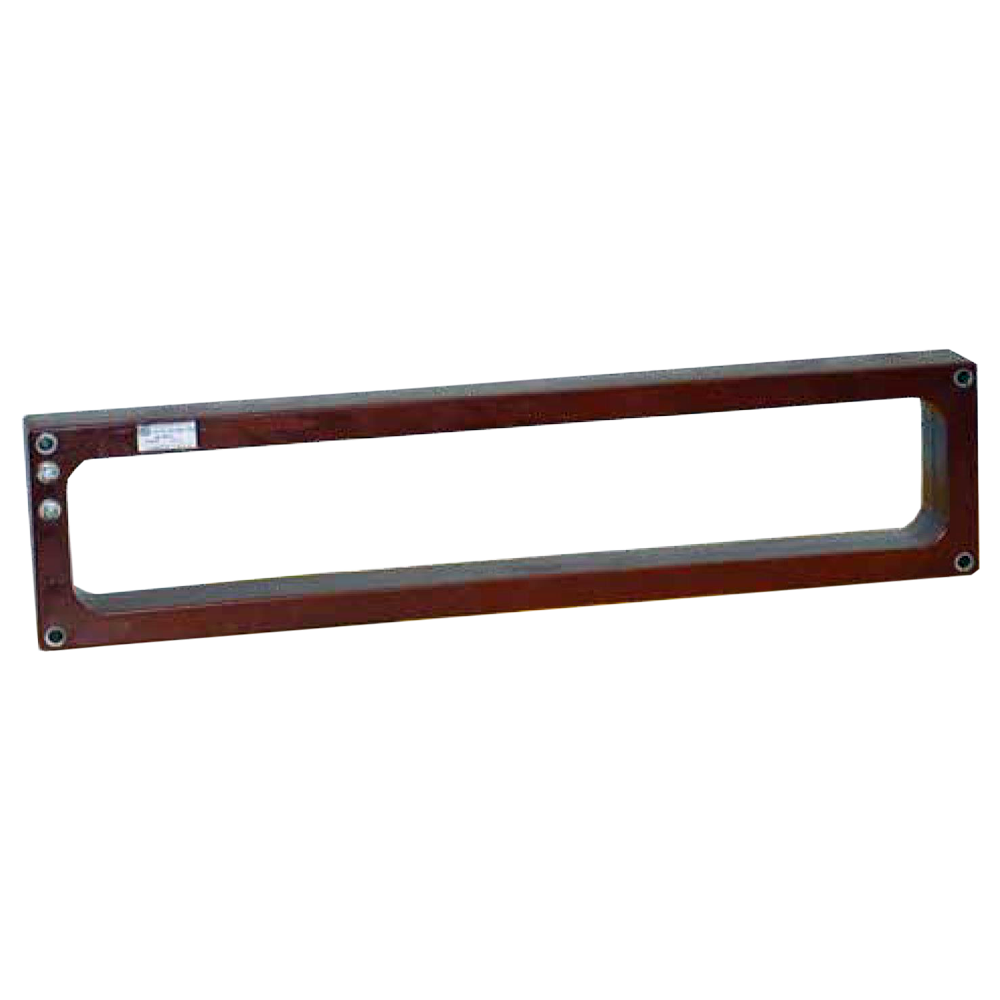

ТЗЛМ-100х490, ТЗЛМ-100х590, ТЗЛМ-100х700, ТЗЛМ-250х590, ТЗЛМ-300х590, ТЗЛМ-450х590 трансформаторы нулевой последовательности

Скачать PDF

Тип трансформатора: Измерительный

Класс напряжения: 0,66 кВ

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Описание

Трансформаторы ТЗЛМ-100х490, ТЗЛМ-100х590, ТЗЛМ-100х700, ТЗЛМ-250х590, ТЗЛМ-300х590, ТЗЛМ-450х590 предназначены для питания схем защиты от замыкания на землю отдельных жил трехфазного кабеля путем трансформации возникших при этом токов нулевой последовательности.

Трансформаторы тока нулевой последовательности данной серии могут быть использованы в распредустройствах (3-110) кВ при условии, что главная изоляция между токоведущими жилами кабеля и вторичной обмоткой трансформатора обеспечивается изоляцией кабеля или воздушным промежутком.

Технические характеристики

Номинальное напряжение, кВ

0,66

Номинальная частота переменного тока, Гц

50 или 60 (экспорт)

Односекундный ток термической стойкости вторичной обмотки А

20

Коэффициент трансформации

30/1...470/1

100/5; 200/5*

* Возможно изготовление трансформаторов с параметрами, отличающимися от приведенных в таблице, при условии предварительного согласования.

Структура обозначения, пример заказа

ТЗЛМ
100х490
УХЛ2

Климатическое исполнение и категория размещения: УХЛ2; Т2

Типоразмер, мм: 100х490, 100х590, 100х700, 250х590, 300х590, 450х590

Тип трансформатора

Варианты исполнений

Тип
трансформатора

Размеры, м

Масса,
max, кг

h

h1

Н

I

I1

L

b

В

R

ТЗЛМ-100x490

100

132

155

490

524

546

54

67

20

4,6

ТЗЛМ-100x590

128

150

590

616

640

52

65

5

ТЗЛМ-100x700

130

160

700

740

770

90

98

25

16

ТЗЛМ-250х590

250

278

305

590

616

644

77

91

11

ТЗЛМ-300х590

300

330

360

645

82

95

13

ТЗЛМ-450х590

450

480

515

655

50

18

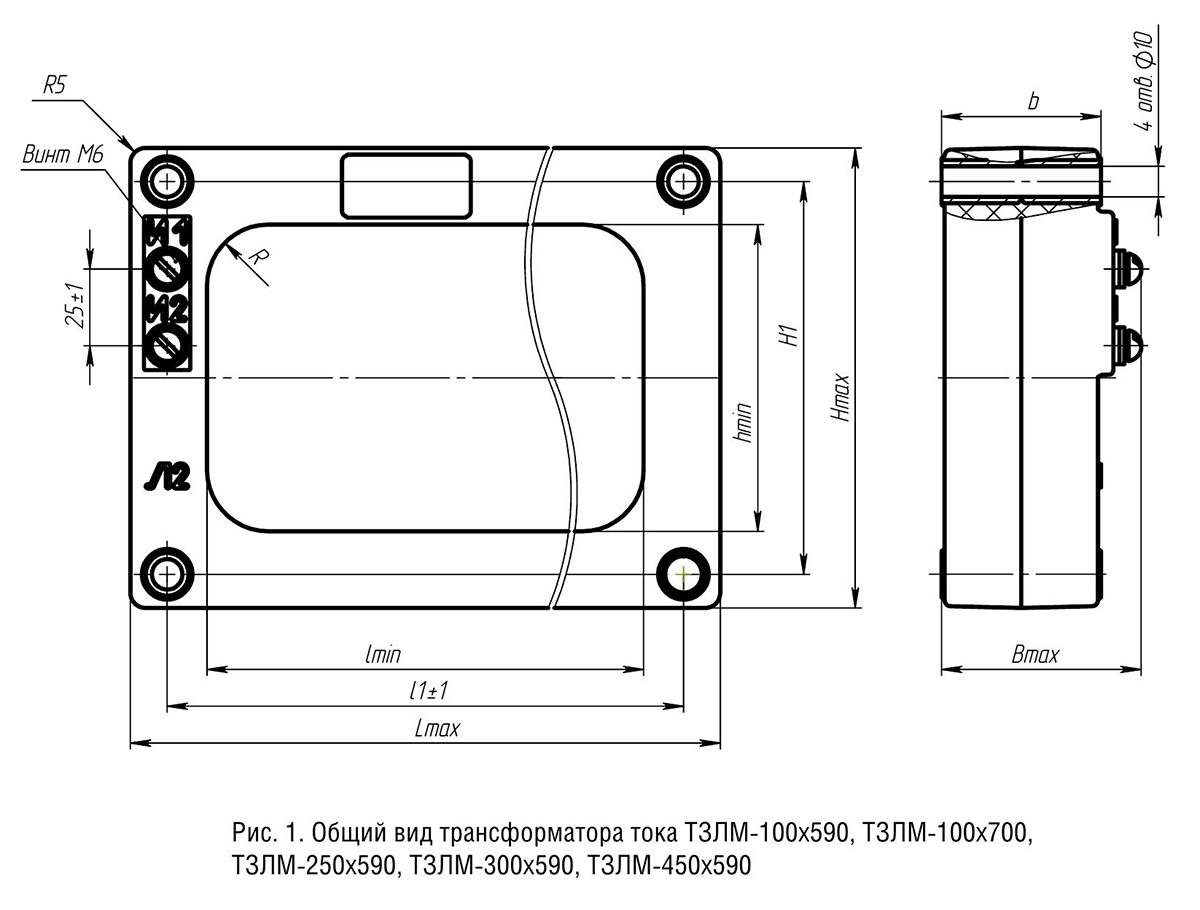

Габаритный чертеж

Стандартный комплект поставки

  • ТЗЛМ-100х490; ТЗЛМ-100х590; ТЗЛМ-100х700; ТЗЛМ-250х590; ТЗЛМ-300х590; ТЗЛМ-450х590 трансформатор нулевой последовательности (один из вариантов исполнения).
  • Паспорт.
