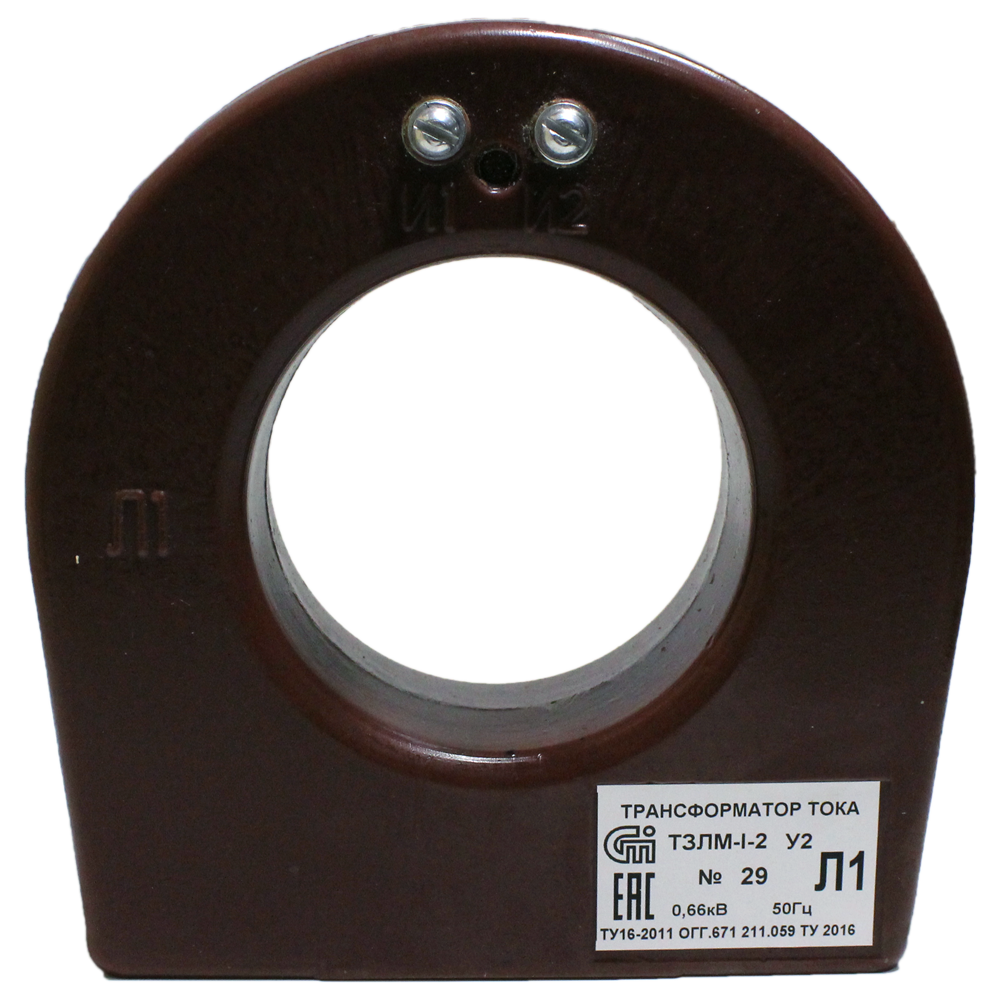

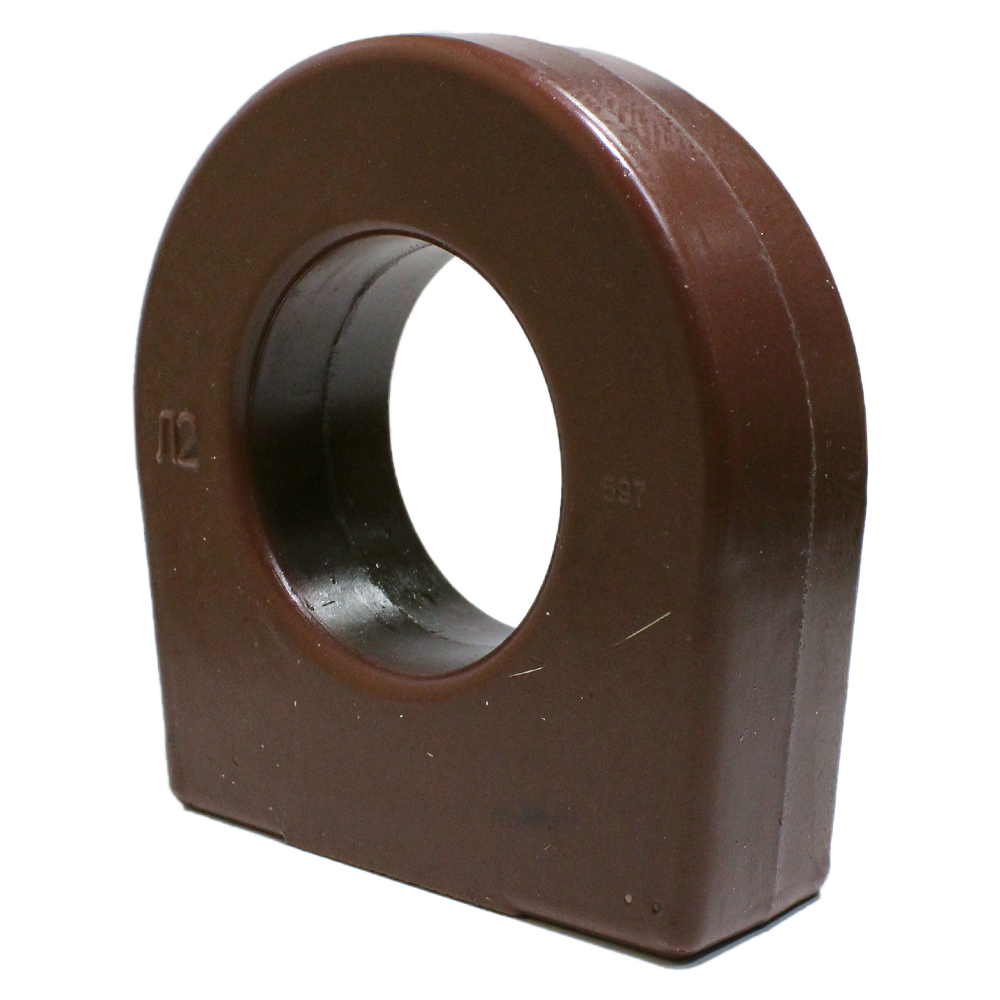

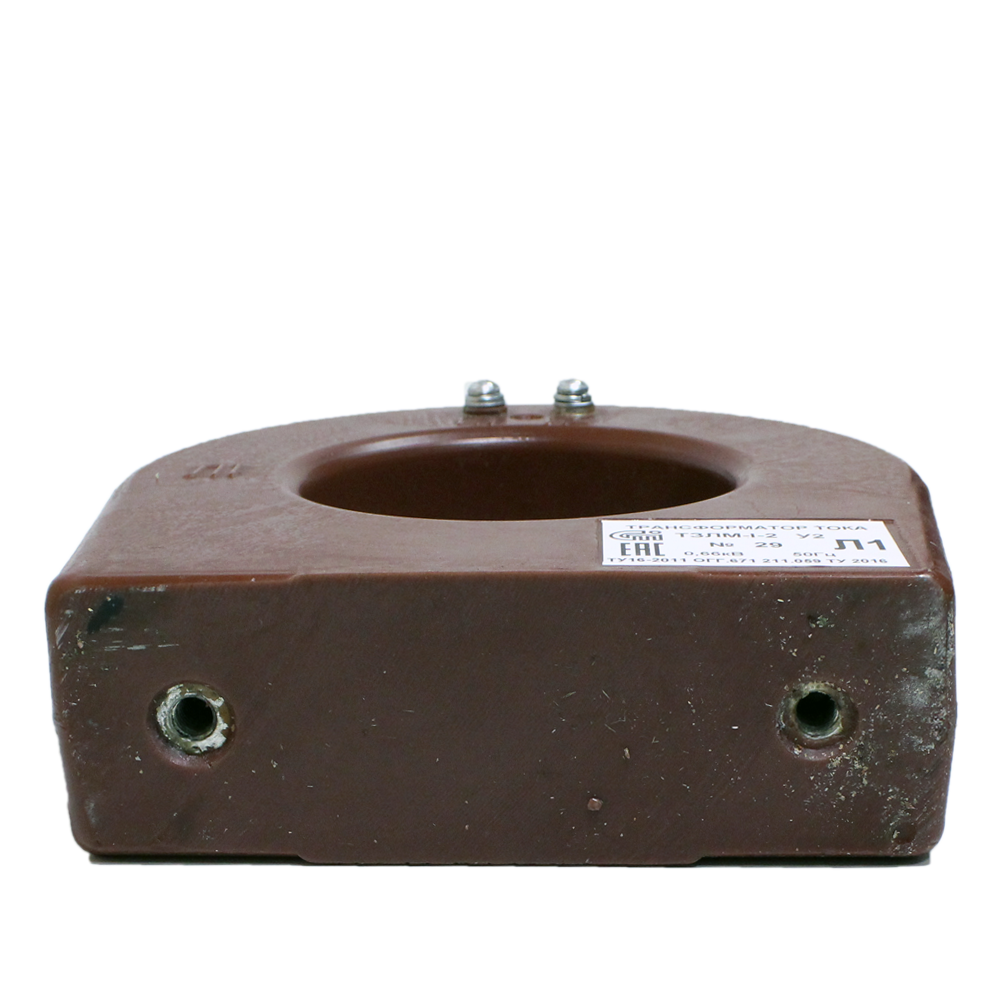

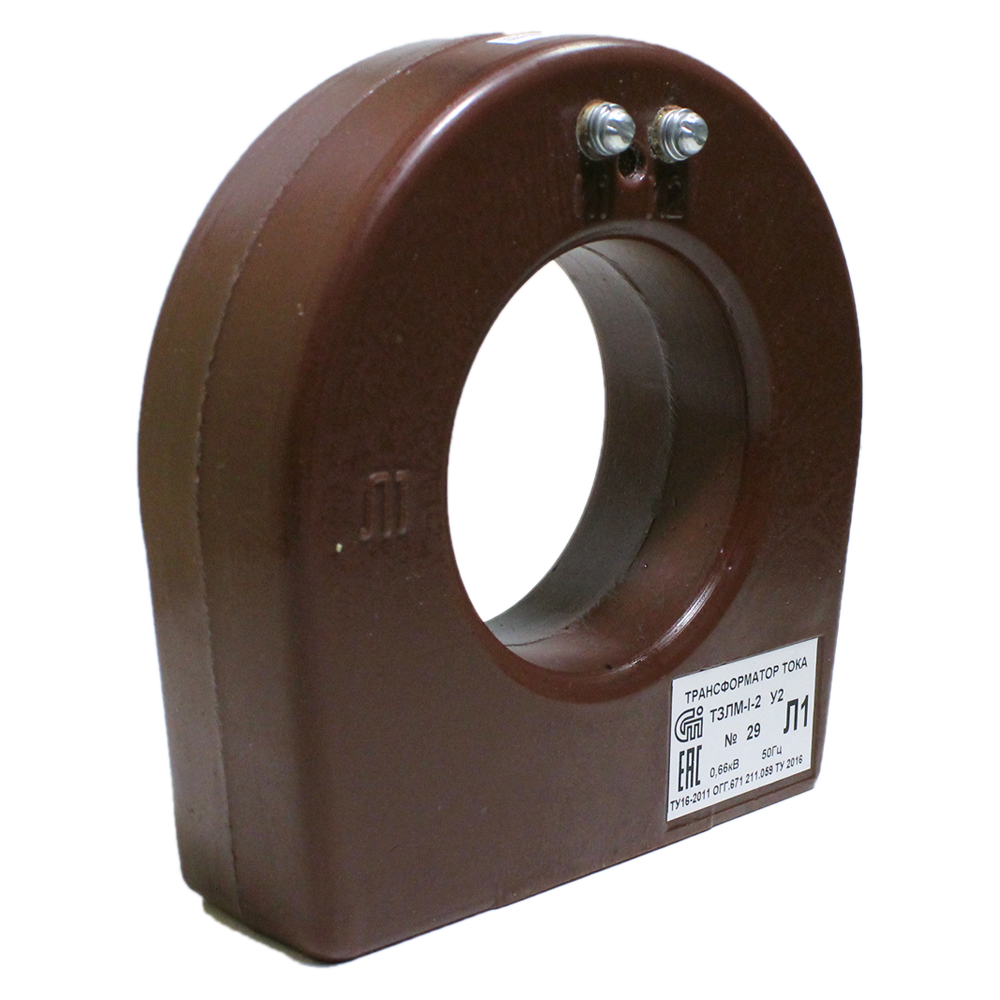

ТЗЛМ-1 трансформаторы тока нулевой последовательности

Скачать PDF

Тип трансформатора: Измерительный

Класс напряжения: 0,66 кВ

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Описание

ТЗЛМ-1 представляют собой трансформаторы тока нулевой последовательности, предназначенные для питания схем релейной защиты от замыкания на землю отдельных жил трехфазного кабеля. Работают путем трансформации токов нулевой последовательности.

Трансформаторы ТЗЛМ-1 могут быть использованы в распредустройствах (3-110) кВ при условии, что главная изоляция между токоведущими жилами кабеля и вторичной обмоткой трансформатора обеспечивается изоляцией кабеля или воздушным промежутком.

Конструкция ТЗЛМ-1

Измерительные трансформаторы ТЗЛМ-1 выполнены в виде опорной конструкции. Магнитопровод изготовлен из электротехнической стали. Вторичная обмотка намотана на магнитопровод. Роль первичной обмотки выполняет трехфазный кабель распредустройства, пропущенный через окно трансформаторов. Главная изоляция между токопроводящими жилами кабеля и вторичной обмоткой трансформаторов обеспечивается изоляцией кабеля. Рабочее положение любое.

Условия эксплуатации

Климатическое
исполнение

Рабочее значение температуры, °С

Нижнее

Верхнее

Эксплуатация

Транспортировка

Эксплуатация

Транспортировка

У2

-45

-50

+45

+50

Т2

-10

-50

+55

+60

Технические характеристики ТЗЛМ-1

Номинальное напряжение, кВ

0,66

Номинальная частота, Гц

50

Односекундный ток термической стойкости вторичной обмотки, А

140

Коэффициент трансформации

25/1



Чувствительность защиты (первичный ток, А), не более

Тип реле

Используемая шкала реле, А

Уставка тока срабатывания, А

При работе с одним трансформатором

При последова­тельном соединении трансформаторов

При параллельном соединении двух трансформаторов

РТ-140/0,2

0,1-0,2

0,1

8,5

10,2

12,5

РТЗ-51

0,02-0,1

0,03

2,8

3,2

4,8

Значения чувствительности указаны при параллельном соединении обмоток реле и сопротивлении соединительных проводов не более 1 Ом.

Структура обозначения, пример заказа

ТЗЛМ
1
У2
Литой

Материал корпуса: Литой корпус из эпоксидного компаунда или Трудногорючая пластмасса

Климатическое исполнение и категория размещения

Конструктивное исполнение

Тип трансформатора

Варианты исполнений

Трансформаторы тока данной серии в соответствии с диаметром отверстия для прохода кабеля имеют следующие конструктивного исполнения:

  • ТЗЛМ-1 устанавливаются на кабель диаметром до 70 мм.
  • ТЗЛМ-1-1 и ТЗЛМ-1-2 - на кабель диаметром до 100 мм.

​Также трансформаторы ТЗЛМ-1 в соответствии с материалом исполнения изготавливаются:

  • ТЗЛМ-1 в литом исполнении (эпоксидный компаунд) или в корпусе из трудногорючей пластмассы. Вариант исполнения определяется Заказчиком.
  • ТЗЛМ-1-1 в корпусе из трудногорючей пластмассы.
  • ТЗЛМ-1-2 в литом корпусе из эпоксидного компаунда.

Стандартный комплект поставки

  • ТЗЛМ-1 трансформаторы тока нулевой последовательности.
  • Паспорт.

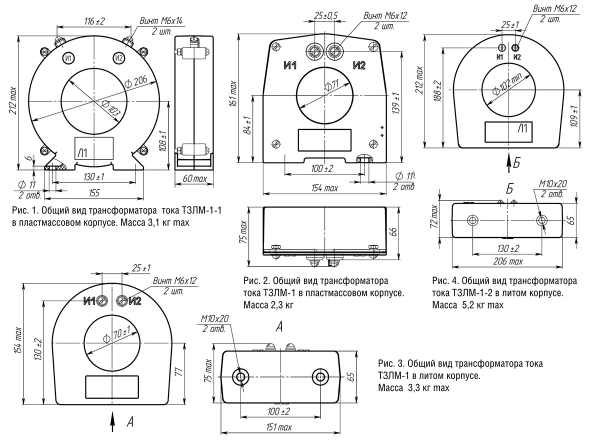

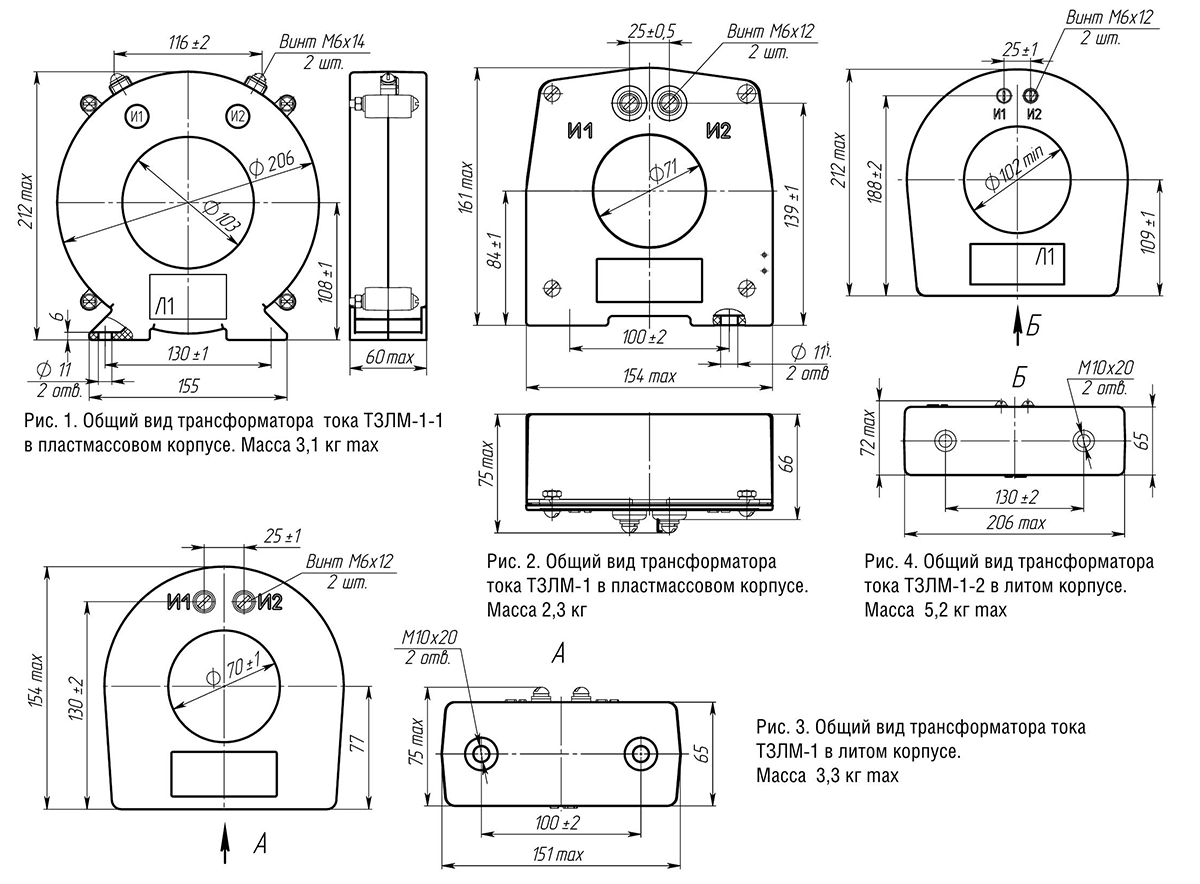

Чертежи ТЗЛМ-1

тзлм-1 габаритные размеры

Скачать документацию

ТЗЛМ-1 трансформаторы тока нулевой последовательности. Руководство по эксплуатации.
