ТЗЗ трансформаторы тока нулевой последовательности

Скачать PDF

Тип трансформатора: Измерительный

Класс напряжения: 0,66 кВ

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Описание

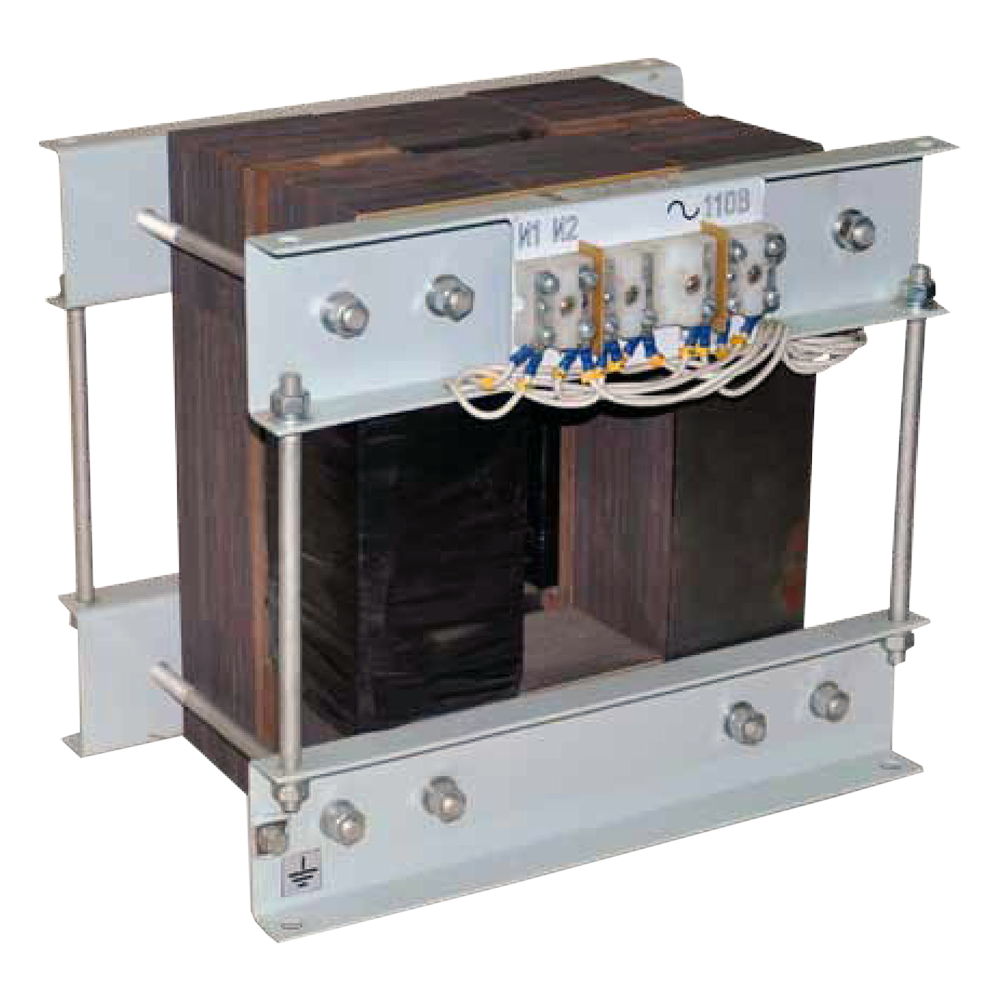

Трансформаторы тока ТЗЗ-2 и ТЗЗ-4 предназначены для питания схем релейной защиты от замыкания на землю отдельных жил трехфазного кабеля путем трансформации возникших при этом токов нулевой последовательности и устанавливаются на кабель.

Трансформаторы ТЗЗ состоят из двух шихтованных магнитопроводов, скрепленных между собой шпильками. На каждом из магнитопроводов расположены две секции вторичной обмотки и секция обмотки подмагничивания.

Роль первичной обмотки выполняют трехфазные кабели, пропущенные через окно трансформаторов. Главная изоляция между токопроводящими жилами кабелей и вторичной обмоткой трансформаторов обеспечивается изоляцией кабелей.

Технические характеристики

Номинальное напряжение, кВ

0,66

Испытательное одноминутное напряжение, кВ

3

Номинальная частота, Гц

50 или 60

Коэффициент трансформации

20/1

Напряжение подмагничивания, В

110

Диаметр охватываемых кабелей, мм

50

Чувствительность защиты по первичному току при работе с реле РТЗ-51 с током уставки 122 мА, и реле РТЗ-50 с током уставки 60 мА, не более, А

3

ЭДС небаланса, мВ, не более

150

Структура обозначения, пример заказа

ТЗЗ
2
У3

Климатическое исполнение и категория размещения: У3

Вариант исполнения: 2, 4

Тип трансформатора

Варианты исполнений

Трансформаторы ТЗЗ имеют два варианта исполнения:

  • ТЗЗ-2 с окном 92х92 мм;
  • ТЗЗ-4 с окном 92х200 мм.

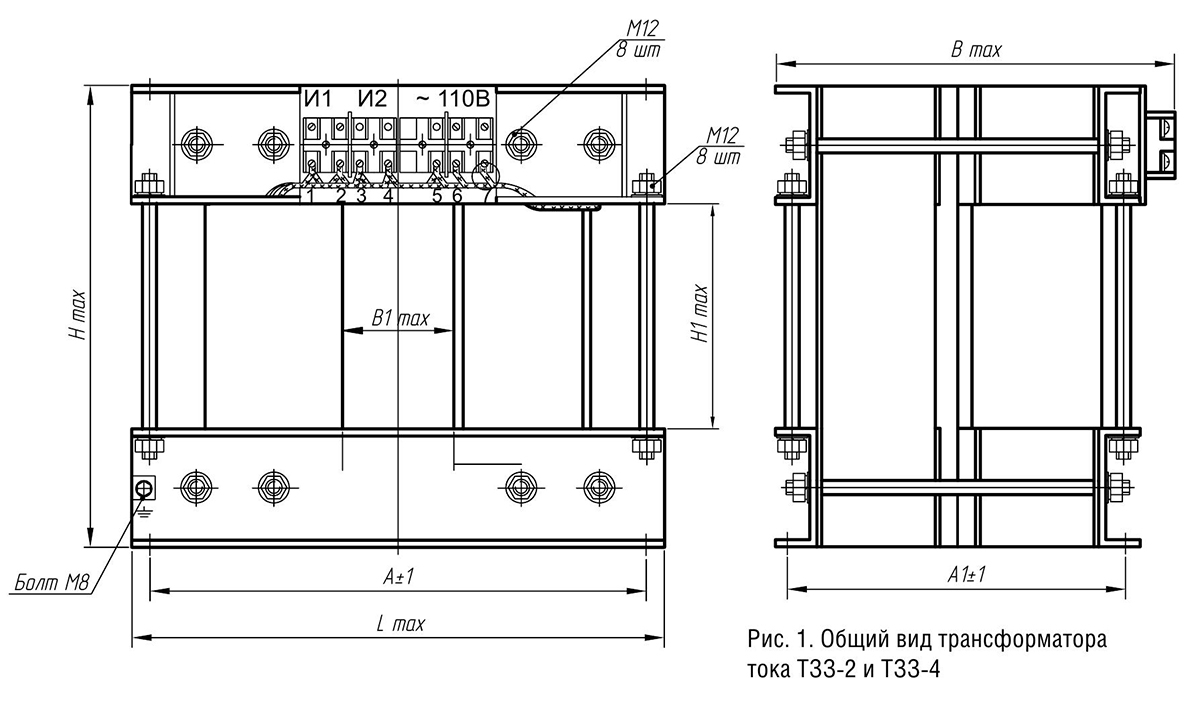

Наименование

Число
охватываемых
кабелей

Размеры, мм

Масса
max, кг

L

Н

Н1

А

А1

В

В1

ТЗЗ-2

2

390

275

102

340

228

286

102

46

ТЗЗ-4

4

450

400

200

420

278

335

163





Стандартный комплект поставки

  • ТЗЗ-2 или ТЗЗ-4 трансформатор тока нулевой последовательности.
  • Паспорт.

Дополнительная комплектация, опции
