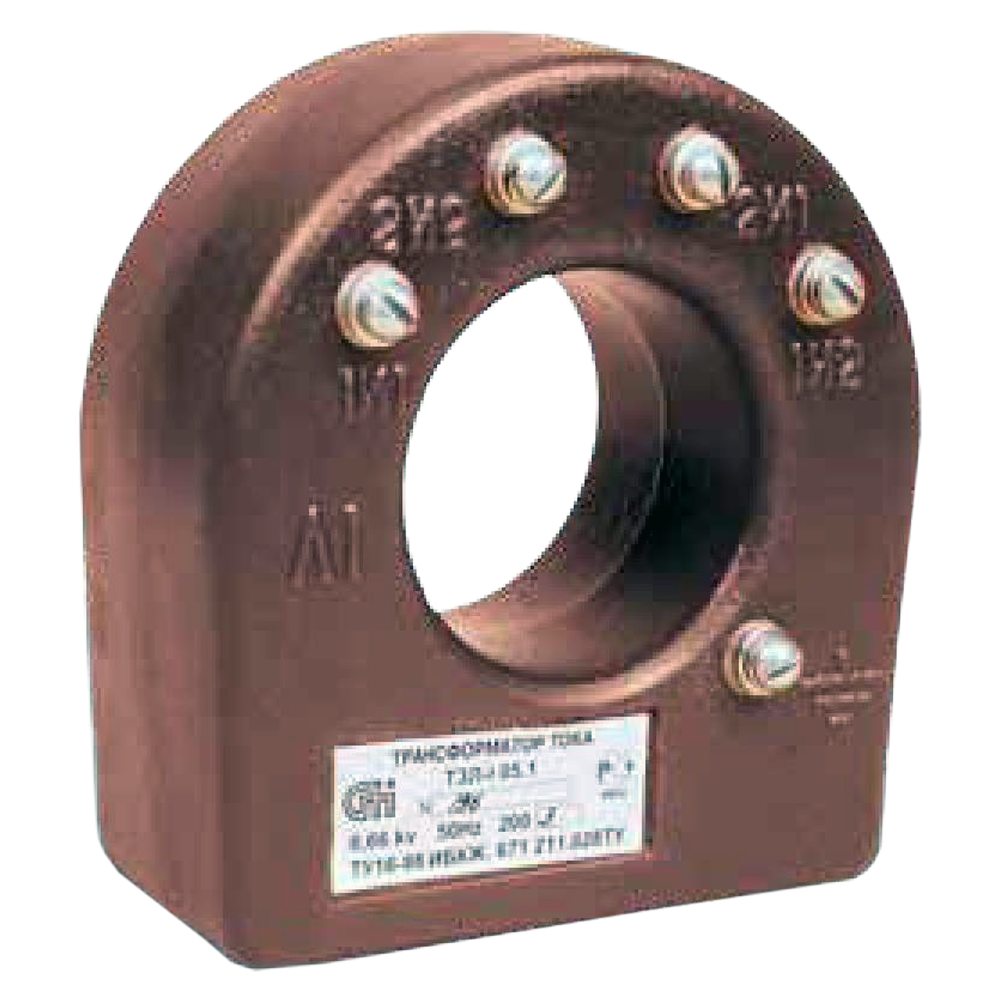

ТЗЛ-1-О5.1 трансформаторы тока нулевой последовательности

Скачать PDF

Тип трансформатора: Измерительный

Класс напряжения: 0,66 кВ

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Описание

Трансформаторы ТЗЛ-1 О5.1 предназначены для питания схем релейной защиты от замыкания на землю отдельных жил трехфазного кабеля путем трансформации возникших при этом токов нулевой последовательности.

Трансформаторы тока ТЗЛ-1 О5.1 имеют климатическое исполнение О категории размещения 5.1 по ГОСТ 15150, устанавливается на кабель, работают в любом положении.

Трансформаторы тока нулевой последовательности ТЗЛ-1 О5.1 могут быть использованы в распредустройствах (3-110) кВ при условии, что главная изоляция между токоведущими жилами кабеля и вторичной обмоткой трансформатора обеспечивается изоляцией кабеля или воздушным промежутком.

Технические характеристики

Номинальное напряжение, кВ

0,66

Испытательное одноминутное напряжение, кВ

3

Номинальная частота, Гц

50 или 60

Коэффициент трансформации

25/1

Односекундный ток термической стойкости вторичной обмотки, А

140

Напряжение на выводах вторичной обмотки (1И1, 1И2) при нагрузке 1 Ом и коэффициенте мощности, равном 1, при протекании по обмотке для проверки функционирования защиты
(2И1, 2И2) тока 40 мА частоты 50 Гц, мВ, не менее



10

Масса, кг

3,3 ±0,2

Структура обозначения, пример заказа

ТЗЛ-1
О5.1

Климатическое исполнение и категория размещения

Тип трансформатора

Варианты исполнений

Параметр

Соединение трансформаторов

Параллельное

Последовательное

1

2

3

4

2

3

4

5

Количество трансформаторов

Чувствительность защиты по первичному току, при работе с реле РТЗ-51, не более, А:

Ток уставки 0,02

1,5

2,0

2,5

2,8

1,5

2,0

2,2

2,5

Ток уставки 0,122

7,0

12,0

15,5

18,5

7,5

8,0

9,0

10

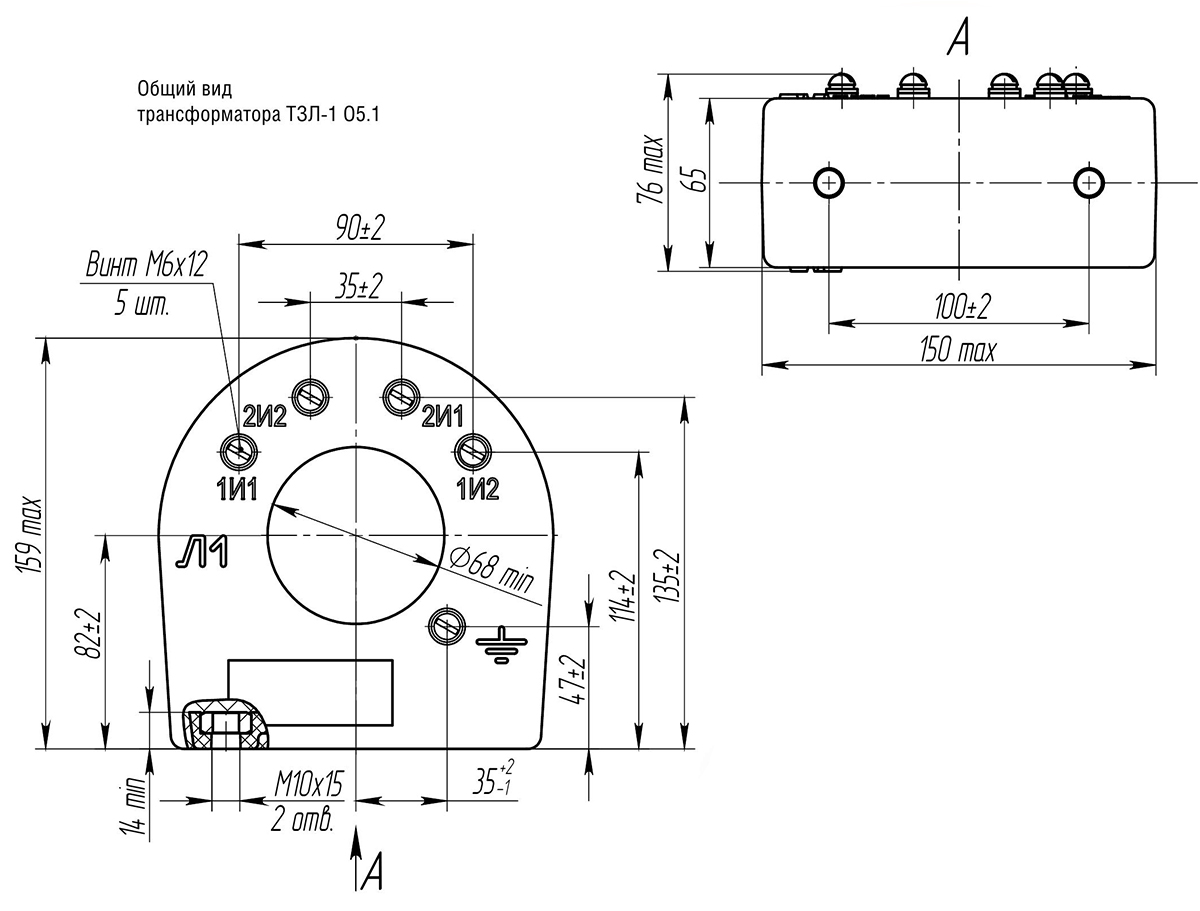

Габаритный чертеж

Стандартный комплект поставки

  • ТЗЛ-1-О5.1 трансформаторы тока нулевой последовательности
  • Паспорт.
