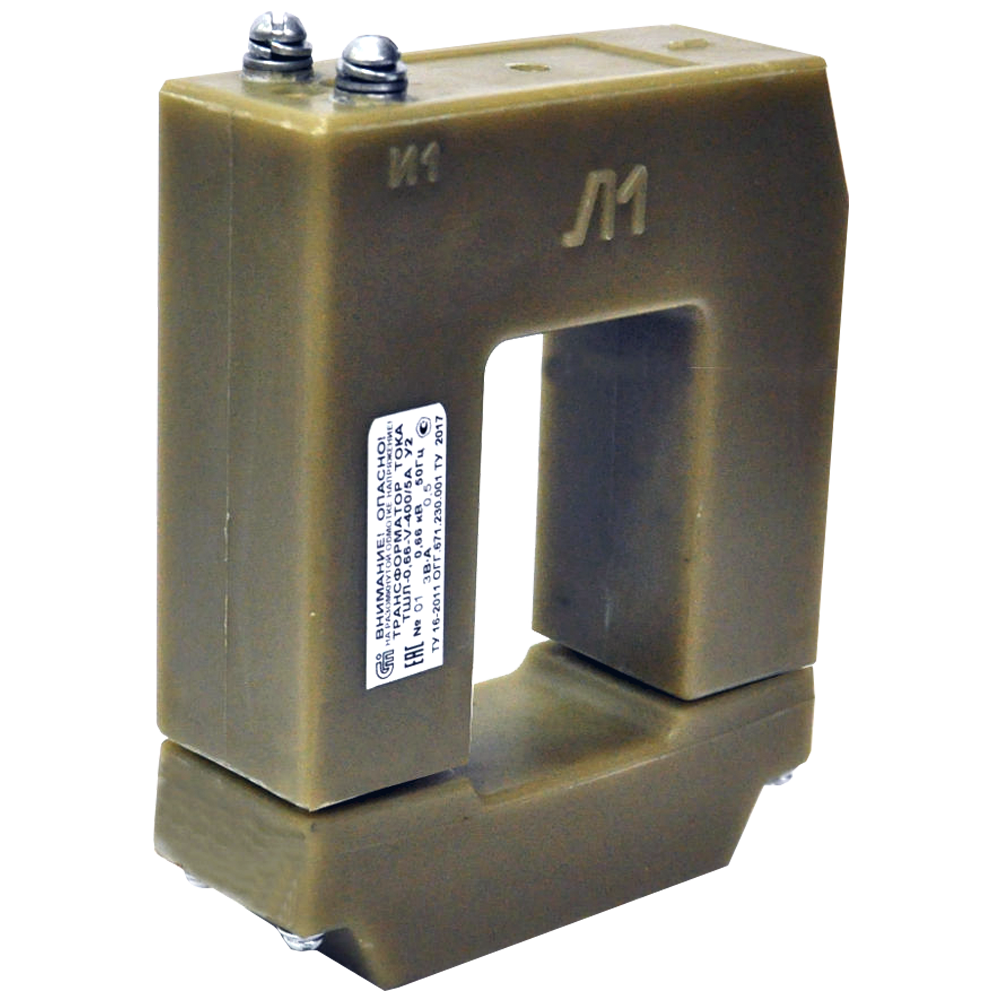

ТШЛ-0,66-V трансформаторы тока шинные

Скачать PDF

Тип трансформатора: Измерительный

Класс напряжения: 0,66 кВ

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Описание

Трансформаторы ТШЛ-0,66-V предназначены для формирования сигналов приборам измерения и защитным электрическим устройствам в электрических сетях переменного тока частотой 50 Гц на номинальное напряжение до 0,66 кВ включительно.

Особенности:

  • Если главная изоляция между шиной или токопроводящими жилами кабеля и вторичной обмоткой трансформатора ТШЛ-0,66-V обеспечивается собственной изоляцией шины или кабеля, то допускается использование трансформаторов в электрических цепях на номинальное напряжение выше 0,66 кВ.
  • Трансформаторы тока ТШЛ-0,66-V класса точности 0,5 применяются в схемах учета с потребителями.
  • Климатическое исполнение и категория размещение - У3.1.
  • Рабочее положение - любое.

Технические характеристики

Номинальное напряжение, кВ

0,66

Класс точности

0,5

Наибольшее рабочее напряжение, кВ

0,8

Номинальная частота переменного тока, Гц

50 или 60

Номинальный вторичный ток, А

 5

Номинальный первичный ток, А

 400, 500, 600, 750, 800, 1000

Номинальный коэффициент безопасности приборов вторичной обмотки не более,

14

Номинальная вторичная нагрузка, В·А

1; 2; 2,5 - при cos φ = 1

3; 5; 10; 15; 20 - при cos φ = 0,8

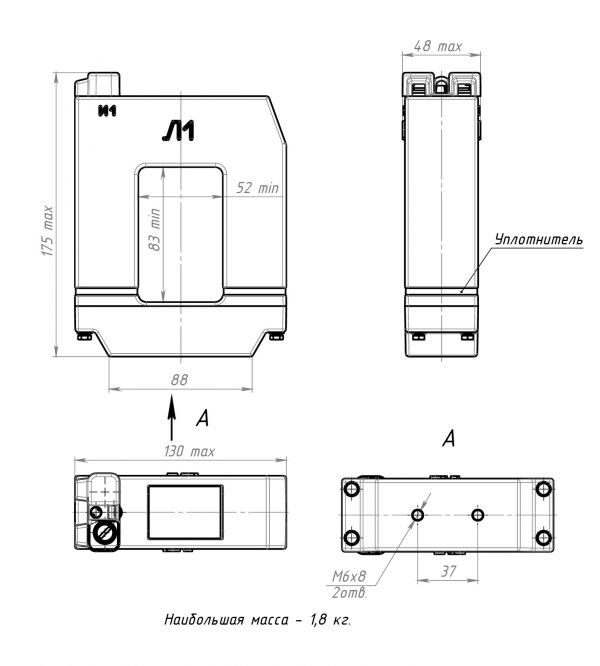

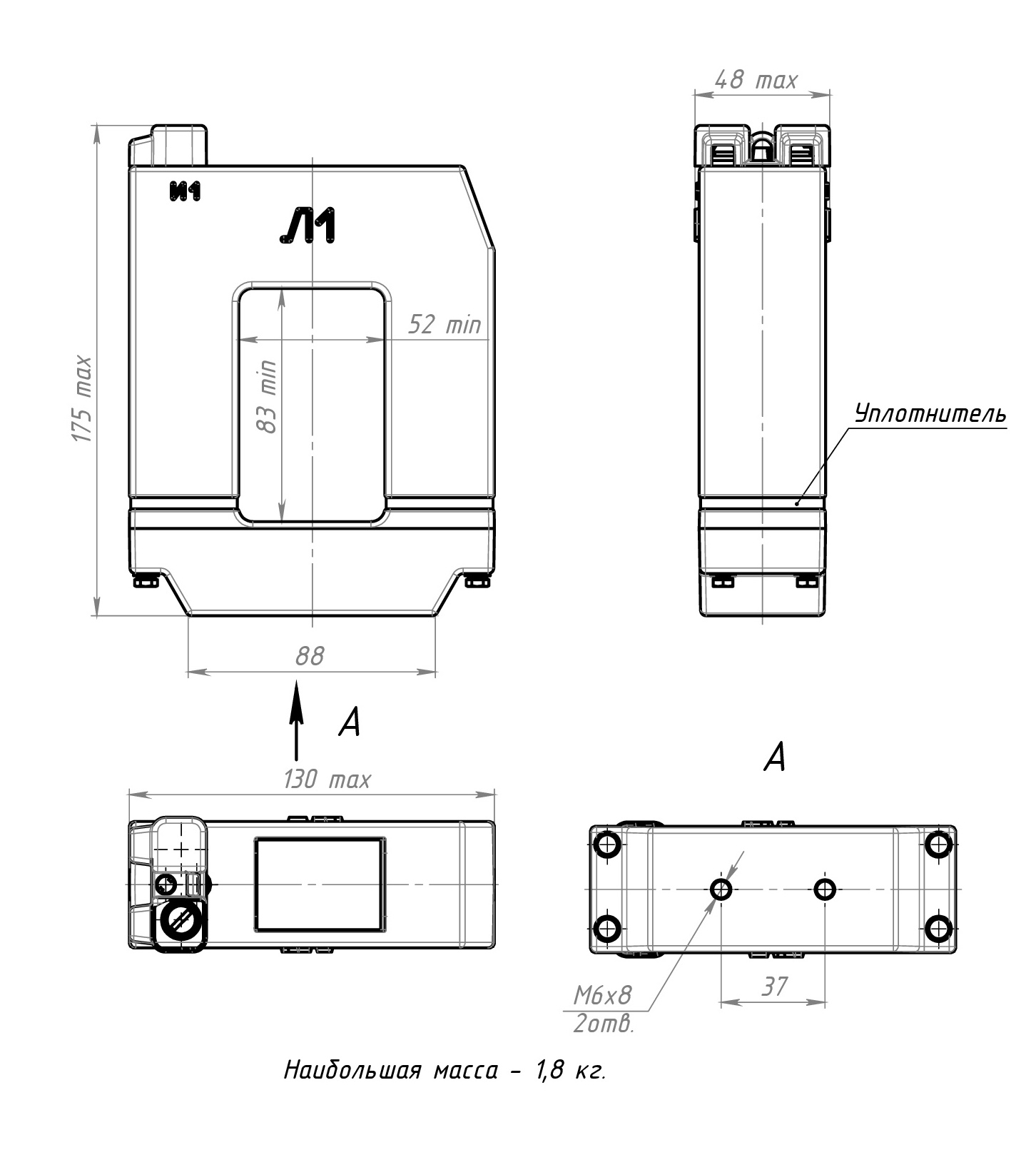

Габаритный чертеж

Структура обозначения, пример заказа

ТШЛ-0,66-V
1000
/5
У3.1

Климатическое исполнение и категория размещения

Номинальный вторичный, А

Номинальный первичный ток, А: 400, 500, 600, 750, 800, 1000

Тип трансформатора

Стандартный комплект поставки

  • ТШЛ-0,66-V трансформаторы тока шинные.
  • Паспорт.
