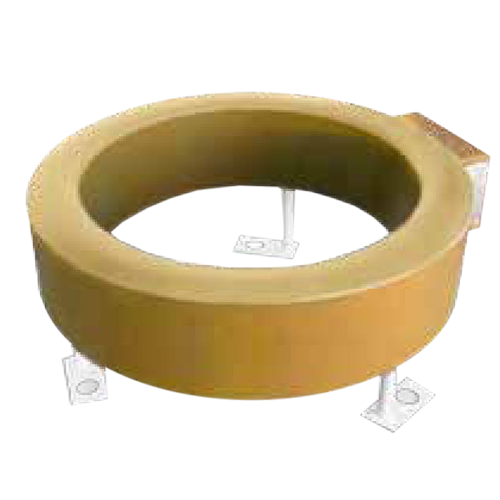

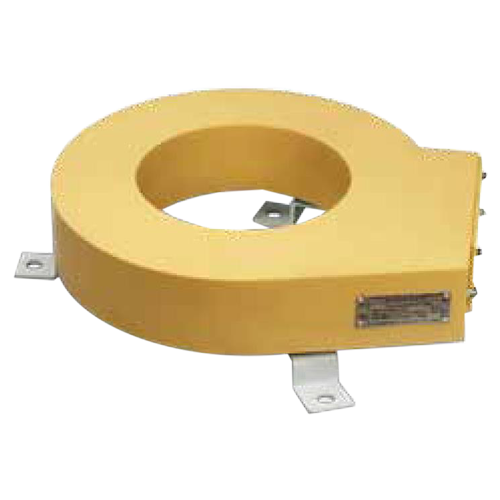

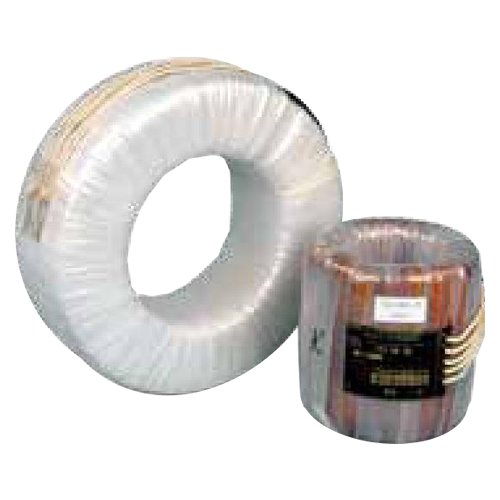

ТВ трансформаторы тока встроенные

Скачать PDF

Тип трансформатора: Измерительный

Класс напряжения: 10 кВ, 35 кВ, 110 кВ, 220 кВ, 330 кВ, 500 кВ, 750 кВ

Тип изоляции: Масло, Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Описание

Трансформаторы тока серии ТВ предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических установках переменного тока частоты 50 и 60 Гц.

Трансформаторы ТВ имеют климатическое исполнение «У», «Т», «О», «ХЛ» или «УХЛ» и категорию размещения 1 или 2 по ГОСТ 15150.
Трансформаторы категории размещения 1 – наружной установки, предназначены для эксплуатации на открытом воздухе (установка снаружи вводов выключателей и силовых трансформаторов, проходных изоляторов, вводов, проходящих сквозь стены или перекрытия).

Трансформаторы категории размещения 2 предназначены для эксплуатации в трансформаторном масле внутри бака выключателя или силового трансформатора и в воздушной среде (при отсутствии прямого воздействия солнечного излучения и атмосферных осадков).

Для трансформаторов, встраиваемых в масляные выключатели, температура трансформаторного масла, окружающего трансформатор, не выше 90 °С, для трансформаторов, встраиваемых в силовые масляные трансформаторы, не выше 95 °С.

Измерительные трансформаторы ТВ для дифференциальной защиты поставляются по специальному заказу.

Технические характеристики

Класс напряжения ввода, кВ

10; 35; 110; 220; 330; 500; 750

Номинальный первичный ток, А

от 30 до 8000

Номинальный вторичный ток, А

1 или 5

Классы точности

0,2S; 0,5S; 0,2; 0,5; 1; 3; 10; 5P; 10P

Вторичная нагрузка при cos <р=0,8, В-А

от 1 до 100

Номинальная предельная кратность

от 3 до 80

Номинальный коэффициент без­опасности приборов

от 5 до 90

Наружный диаметр, мм

от 100 до 1500

Внутренний диаметр, мм

от 50 до 1200

Высота, мм

от 20 до 500

Структура обозначения, пример заказа

ТВ
35
II
1
600
/5
У2

Климатическое исполнение и категория размещения

Номинальный вторичный, А

Номинальный первичный ток, А

Вариант конструктивного исполнения

Номер конструктивного исполнения

Номинальное напряжение ввода под который разрабатывался встроенный трансформатор, кВ

Тип трансформатора (Трансформатор Встроенный)

Стандартный комплект поставки

  • ТОМ-110-III трансформатор тока опорный.
  • Паспорт.
