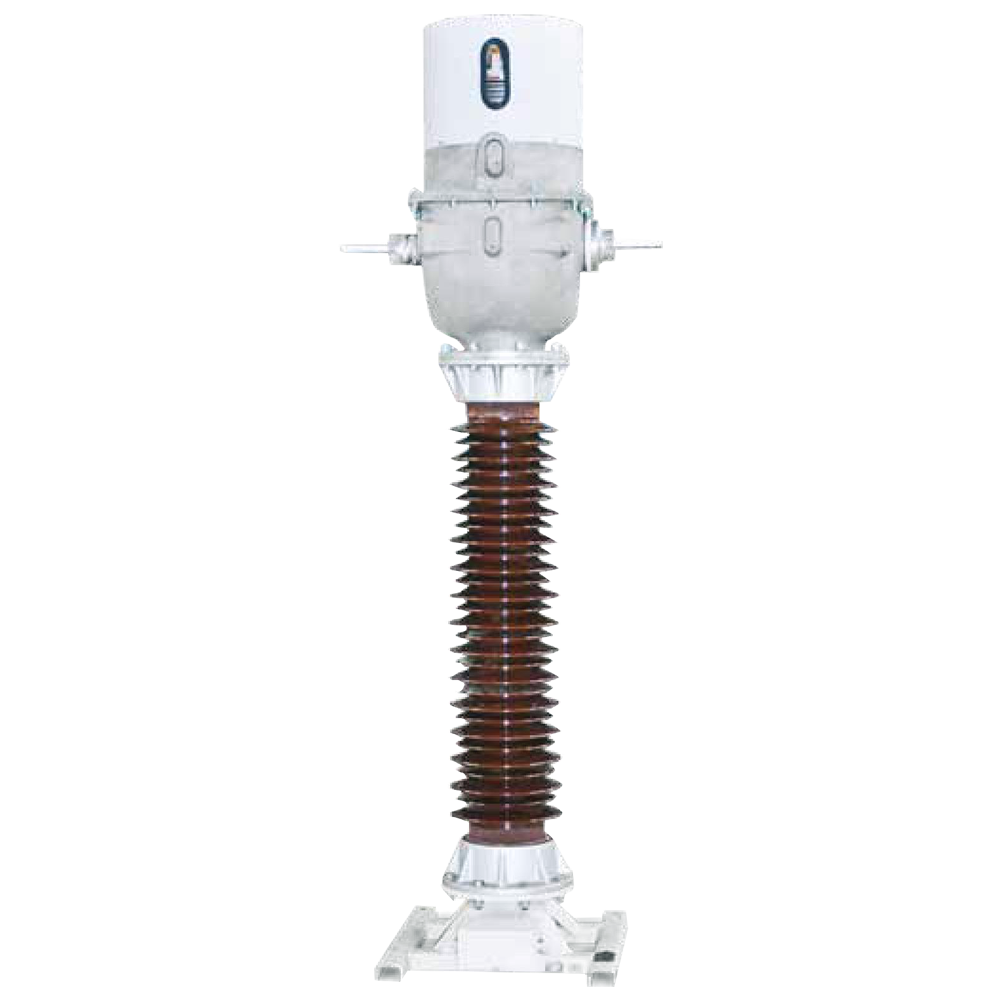

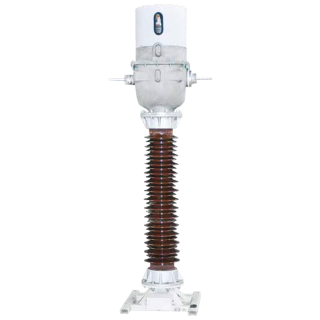

ТОМ-110-III трансформаторы тока опорные

Скачать PDF

Тип трансформатора: Измерительный

Класс напряжения: 110 кВ

Тип изоляции: Масло

Цена (без учета НДС): По запросу руб.

Описание

Измерительные трансформаторы ТОМ-110-III предназначены для передачи сигнала измерительной информации приборам измерения, устройствам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц на номинальное напряжение до 110 кВ включительно.

Конструктивно трансформаторы тока ТОМ-110-III представляют собой опорную конструкцию с одной первичной и тремя, четырьмя, пятью или шестью вторичными обмотками.

Вторичные обмотки намотаны на тороидальные магнитопроводы и уложены в экран. Поверх экрана наносится бумажно-масляная изоляция. Наружная изоляция фарфоровая или полиуретановая. Трансформаторы ТОМ-110-III герметичны, тип изоляции - масло, максимальный объем которого - 65 литров.

Технические характеристики

Номинальное напряжение, кВ

110

Наибольшее рабочее напряжение, кВ

126

Номинальная частота переменного тока, Гц

50 или 60 *

Номинальный вторичный ток, А

1, 2 или 5

Номинальный первичный ток, А

20-3000

Количество вторичных обмоток

от 3 до 6

Класс точности вторичной обмотки

0.2S; 0,2; 0,5S; 0,5; 1; 3; 10- для измерений
5Р; 10Р- для защиты

Номинальная вторичная нагрузка вторичной обмотки, В*А:

 - для измерений

1; 2; 2,5 - при cos φ = 1

3; 5; 10; 15; 20; 25; (30); 50; 60; 75; 100** - при cos φ = 0,8

 - для защиты

3; 5; 10; 15; 20; 25; (30); 50; 60; 75; 100 ** - при cos φ = 0,8

Номинальная предельная кратность
вторичной обмотки для за­щиты
(при номинальной вторичной нагрузке 30 ВА), не менее

20

Номинальный коэффициент безопасности приборов вторичной обмотки для измерений (при номинальной вторичной нагрузке 30 ВА), не более, в классах точности:

0.2S; 0,2; 0.5S; 0,5; 1; 3

6

Испытательное напряжение, кВ:

Одноминутное промышленной частоты

200 (230)***

Грозового импульса

450

Односекундный ток термической стойкости, кА, при номинальном первичном токе, А:

20

1,0

30

1,5

40

2,1

50

2,6

75

3,9

80

3,1

100

5,2

150

7,8

200

10,5

300, 400, 500

15,5

600-3000

31,0

Ток электродинамической стойкости, кА, при номинальном первичном токе, А:

20

2,6

30

4,0

40

5,3

50

6,6

75

10,0

80

8,0

100

13,0

150

20,0

200

26,0

300, 400, 500

40,0

600-3000

80,0

Температура окружающей среды

для климатического исполнения УХЛ1

-50…+50°С

Масса, max, кг

500

Масса трансформаторного масла, кг max

65

Возможно изготовление трансформаторов с параметрами отличными от номинальных.

* Только для поставок на экспорт.

 **  В соответствии с заказом, в скобках указаны стандартные номинальные вторичные нагрузки.

 *** Для трансформаторов, устанавливаемых на объекты ФСК.

Структура обозначения, пример заказа

ТОМ-110-III
3
0,2
10Р
2000
/5
УХЛ1

Климатическое исполнение

Номинальный вторичный ток: 1 А; 2 А; 5 А

Номинальный первичный ток: 20-3000 А

Класс точности обмотки №3

Класс точности обмотки №2

Класс точности обмотки №1

Количество вторичных обмоток: 3; 4; 5; 6

Тип трансформатора

Варианты исполнений

Номинальный первичный ток, А

Рисунок

20, 30, 40, 50, 75, 80, 100, 150, 200, 300, 400, 500

1

600, 750, 800, 1000, 1200, 1500, 2000

3

3000

4

150-300-600, 200-400-800, 300-600-1200

2

300-600, 400-800, 500-1000, 600-1200

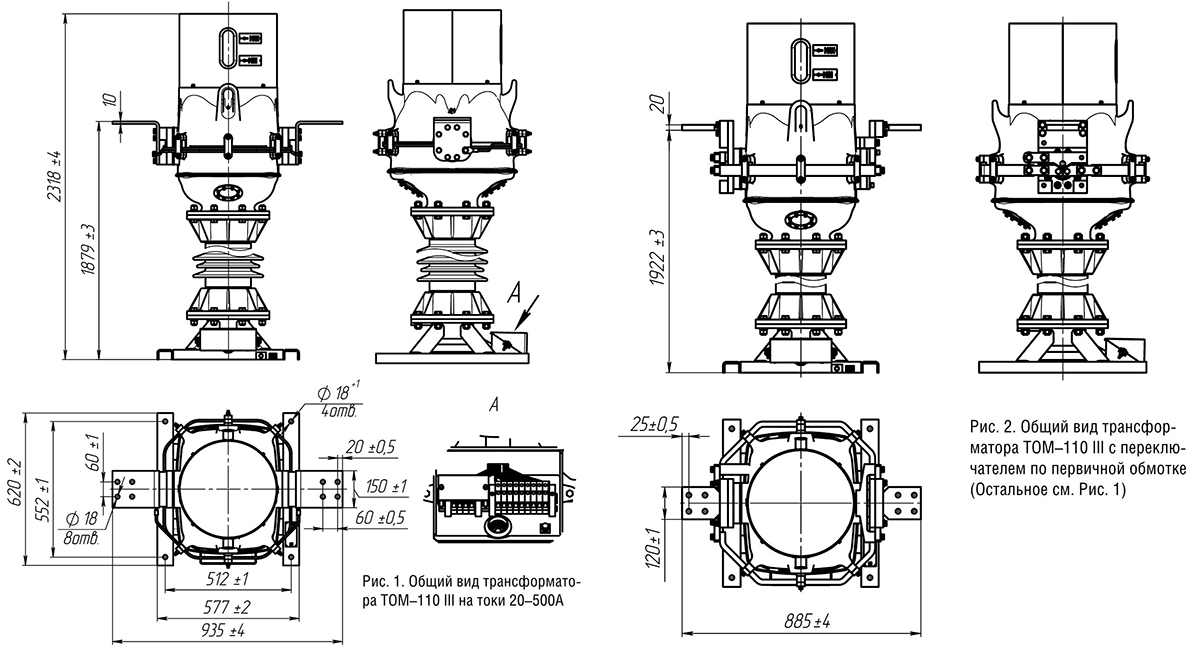

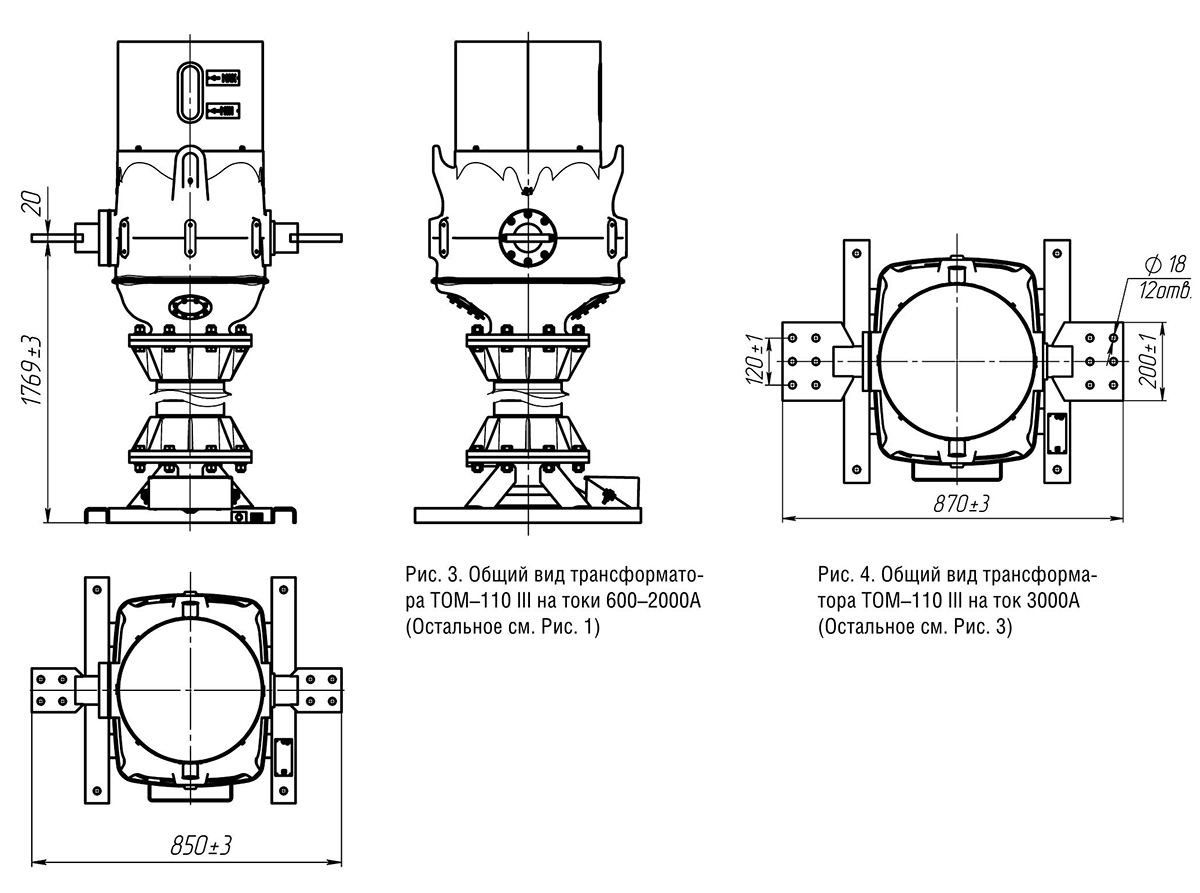

Габаритный чертеж

Стандартный комплект поставки

  • ТОМ-110-III трансформатор тока опорный.
  • Паспорт.
