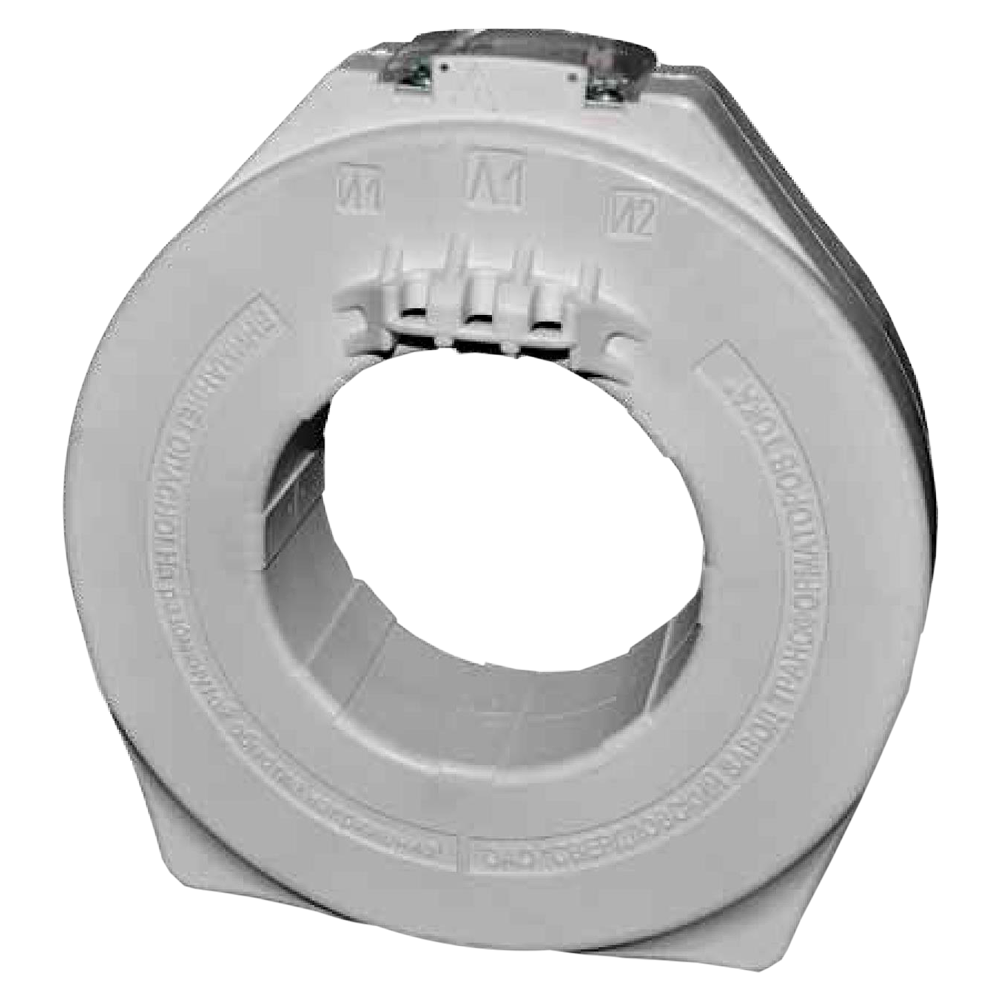

ТШП-0,66-IV трансформаторы тока шинные

Скачать PDF

Тип трансформатора: Измерительный

Класс напряжения: 0,66 кВ

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Описание

Трансформаторы измерительные ТШП-0,66-IV предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц на номинальное напряжение до 0,66 кВ включительно.

Трансформаторы ТШП-0,66-IV классов точности 0,5; 0,2; 0,5S и 0,2S применяются в схемах учета с потребителями, классов точности 5Р и 10Р в схемах защиты.

Трансформаторы тока ТШП-0,66-IV не имеют собственной первичной обмотки, ее роль выполняет шина или кабель распределительного устройства, проходящие через внутреннее окно трансформаторов.
Главная изоляция между шиной или токопроводящими жилами кабеля и вторичной обмоткой трансформаторов обеспечивается изоляцией шины или кабеля.

Технические характеристики

Наибольшее рабочее напряжение 0,8 кВ
Номинальная частота 50 Гц
Класс точности основной вторичной обмотки 0,2, 0,2S, 0,5, 0,5S, 5P, 10P
Номинальная вторичная нагрузка 1 ВА, 2 ВА, 2,5 ВА, 3 ВА, 5 ВА, 10 ВА, 15 ВА, 20 ВА, 25 ВА, 30 ВА
Климатическое исполнение (диапазон рабочих температур) и категория размещения У3
Конструктивное исполнение Шинные

Структура обозначения, пример заказа

ТШП-0,66-IV
0,5S
100
/5
У3

Климатическое исполнение

Номинальный вторичный ток, А

Номинальный первичный ток, А

Класс точности вторичной обмотки

Тип трансформатора

Варианты исполнений

Класс точности обмотки для ИЗМЕРЕНИЙ в зависимости от номинального первичного тока и номинальной вторичной нагрузки для трансформаторов ТШП-0,66-IV

Номинальный
вторичный ток, А

Номинальный
первичный ток,
А

Класс точности обмотки для измерений при номинальной вторичной нагрузке, В∙А

1

2

2,5

3

5

10

15

20

25

30

5

100

0,5

-

-

-

-

-

-

-

150

0,5; 0,5S

0,5

-

-

-

-

200

0,5; 0,5S

-

-

-

-

300

0,5; 0,5S; 0,2S; 0,2

0,5; 0,5S

-

-

400

0,5; 0,5S; 0,2S; 0,2

0,5; 0,5S

-

500

0,5; 0,5S; 0,2S; 0,2

0,5; 0,5S

600; 750; 800

1000; 1200;1500; 2000; 2500

0,5; 0,5S; 0,2S; 0,2

1

100

0,5

-

-

-

-

-

-

150

0,5; 0,5S

0,5

-

-

-

-

200

0,5; 0,5S

0,5

-

-

-

300

0,5; 0,5S

-

-

400

0,5; 0,5S

-

500

0,5; 0,5S

600; 750; 800

1000; 1200;1500; 2000

0,5; 0,5S; 0,2S; 0,2


Класс точности обмотки для ЗАЩИТЫ в зависимости от номинального первичного тока и номинальной вторичной нагрузки для трансформаторов ТШП-0,66-IV

Номинальный
вторичный ток, А

Номинальный
первичный ток, А

Класс точности обмотки для защиты при номинальной вторичной нагрузке, В∙А

1

2

2,5

3

5

10

15

20

25

30

5

300

5Р; 10Р

10Р

-

-

-

-

-

400

5Р; 10Р

10Р

-

-

-

-

500

5Р; 10Р

10Р

-

-

-

600

5Р; 10Р

10Р

750

5Р; 10Р

10Р

800



5Р; 10Р

10Р

1000; 1200;1500; 2000; 2500

5Р; 10Р

1

150

5Р; 10Р

-

-

-

-

-

-

-

-

-

200

10Р

-

-

-

-

-

-

300

5Р; 10Р

10Р

-

-

-

-

-

400

5Р; 10Р

10Р

-

-

-

-

500

10Р

-

-

-

600

5Р; 10Р

10Р

-

-

750

5Р; 10Р

10Р

800;1000; 1200;1500; 2000

5Р; 10Р



Значения коэффициентов безопасности приборов обмотки для ИЗМЕРЕНИЙ в зависимости от номинального первичного тока и номинальной вторичной нагрузки для трансформаторов ТШП-0,66-IV

Номинальный
вторичный
ток, А

Номинальный
первичный
ток, А

Номинальный коэффициент безопасности приборов обмоток для измерений, не более, при номинальной вторичной нагрузке, В∙А

1

2

2,5

3

5

10

15

20

25

30

5

100

8

6

5

5

-

-

-

-

-

-

150

10

7

6

6

5

4

-

-

-

-

200

12

9

8

7

6

4

-

-

-

-

300

13

10

9

9

7

5

4

4

-

-

400

14

12

11

10

8

6

5

4

4

-

500

15

12

11

10

9

6

5

4

4

4

600

15

13

12

12

10

7

6

5

4

4

750

16

14

13

13

11

8

6

5

5

4

800

16

14

13

13

11

8

6

6

5

5

1000

16

14

14

13

11

9

7

6

6

5

1200

16

15

14

14

12

9

8

7

6

5

1500

16

15

15

14

13

10

8

7

7

6

2000; 2500

15

15

14

14

13

11

9

8

7

7

1

100

9

6

6

5

-

-

-

-

-

-

150

11

8

7

6

5

4

-

-

-

-

200

13

9

8

8

6

4

3

-

-

-

300

15

11

10

10

7

5

4

4

-

-

400

16

13

12

11

8

6

5

4

4

-

500

17

14

13

12

9

6

5

4

4

4

600

18

15

14

13

10

7

6

5

4

4

750

18

16

15

14

11

8

6

5

5

4

800

18

16

15

14

12

8

7

6

5

4

1000

19

17

16

15

13

9

8

8

6

5

1200

19

17

17

16

14

10

8

7

6

6

1500

19

18

17

16

14

11

9

8

7

6

2000

13

13

12

12

11

10

9

8

7

7



Значения предельной кратности обмотки для ЗАЩИТЫ в зависимости от номинального первичного тока и номинальной вторичной нагрузки для трансформаторов ТШП-0,66-IV

Номинальный
 вторичный ток, А

Номинальный
 первичный ток, А

Номинальная предельная кратность обмотки для защиты, не менее, при номинальной вторичной нагрузке, В∙А

1

2

2,5

3

5

10

15

20

25

30

5

300

29

22

20

19

14

-

-

-

-

-

400

33

26

24

26

17

10

-

-

-

-

500

35

29

26

25

19

12

9

-

-

-

600

36

30

28

27

21

14

10

8

6

5

750

35

31

29

28

23

16

12

9

8

7

800

30

26

25

24

19

13

10

8

6

5

1000

31

28

26

25

21

15

11

9

8

6

1200

24

22

22

21

22

16

13

10

9

7

1500

25

23

22

22

20

16

13

11

9

9

2000

25

24

23

23

21

17

15

13

11

11

2500

24

23

22

22

20

17

15

14

12

11

1

150

38

-

-

-

-

-

-

-

-

-

200

47

27

22

19

-

-

-

-

-

-

300

34

25

22

21

15

-

-

-

-

-

400

38

29

26

25

18

10

-

-

-

-

500

33

26

23

22

16

10

7

-

-

-

600

34

28

25

24

18

11

8

6

-

-

750

36

30

28

27

11

13

10

7

6

5

800

36

31

28

27

21

14

10

8

6

5

1000

37

32

30

29

23

16

12

9

8

7

1200

37

33

32

30

25

18

13

11

9

8

1500

37

34

32

31

26

19

15

13

11

9

2000

35

33

32

30

27

21

17

15

13

11

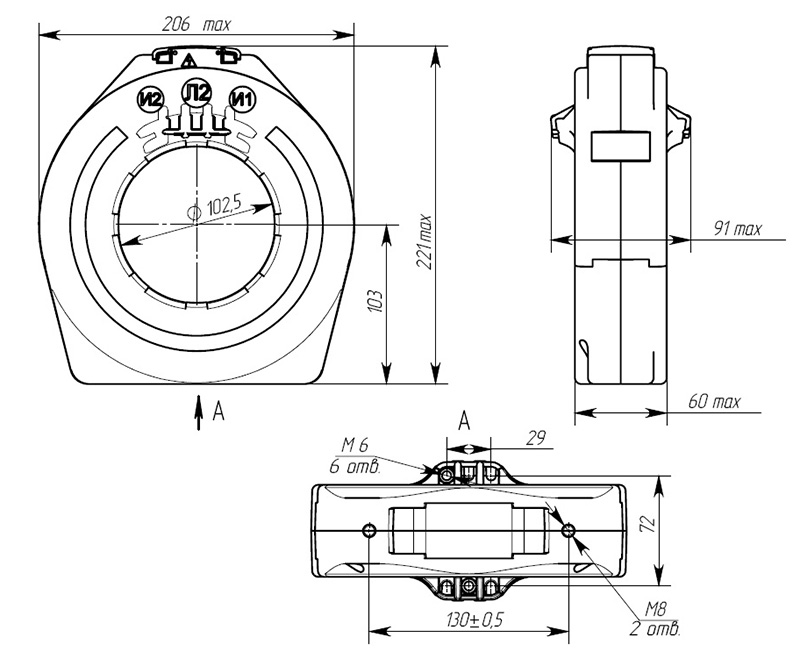

Габаритный чертеж

Стандартный комплект поставки

  • ТШП-0,66-IV трансформатор тока.
  • Паспорт.
