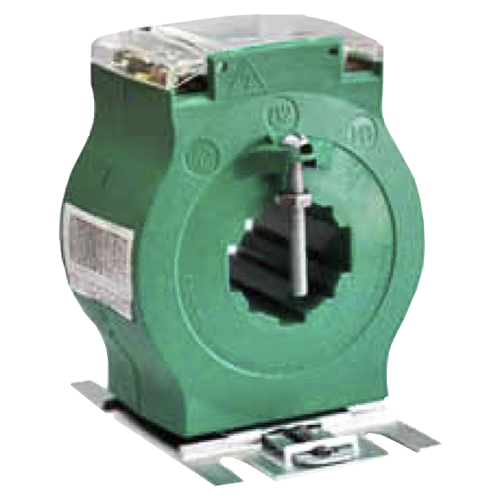

ТШП-0,66-I трансформаторы тока шинные

Скачать PDF

Тип трансформатора: Измерительный

Класс напряжения: 0,66 кВ

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Описание

Трансформаторы измерительные ТШП-0,66-I предназначены для передачи сигнала измерительной информации измерительным приборам в установках переменного тока частоты 50 или 60 Гц с номинальным напряжением до 0,66 кВ включительно. Испытательное одноминутное напряжение промышленной частоты - 3 кВ.

Трансформаторы ТШП-0,66-I классов точности 0,5; 0,2S и 0,5S применяются для коммерческого учета электроэнергии, классов точности 1 - в схемах измерения.

Трансформаторы тока ТШП-0,66-I имеют несколько степеней защиты от несанкционированного доступа:

  • Прозрачная защитная крышка с возможностью пломбирования, защищающая вторичные контакты, табличку с данными и клеймо, а также обеспечивающая безопасность эксплуатации.
  • Защитная этикетка, которая при попытке разобрать трансформатор нарушается и оставляет видимые следы взлома.

Технические характеристики

Номинальная частота 50 Гц
Класс точности основной вторичной обмотки 0,2, 0,2S, 0,5, 0,5S, 1
Номинальная вторичная нагрузка 1 ВА, 2 ВА, 2,5 ВА, 3 ВА, 5 ВА, 10 ВА, 15 ВА, 20 ВА
Климатическое исполнение (диапазон рабочих температур) и категория размещения У3
Конструктивное исполнение Шинные

Структура обозначения, пример заказа

ТШП-0,66-I
0,5
50
/1
У3

Климатическое исполнение

Номинальный вторичный ток, А

Номинальный первичный ток, А

Класс точности вторичной обмотки

Тип трансформатора

Варианты исполнений

Тип

Номинальный
первичный
ток, А

Номинальный
вторичный
ток, А

Класс
точности

Номинальный коэффициент безопасности
при­боров при номинальной вторичной нагрузке, ВА

1

2

2,5

3

5

10

15

20

ТШП-0,66-I

50

1; 5

1; 0,5

5

-

-

-

-

-

-

-

75; 80

0,5; 0,5S

5

5

-

-

-

-

-

-

100

0,5

5

5

5

5

5

-

-

-

150

0,5

14

10

10

10

6

-

-

-

200

10

10

10

10

5

-

-

-

250; 300

15

12

10

10

10

5

-

-

100

0,5S

5

5

5

5

-

-

-

-

150

7

5

5

5

5

-

-

-

200; 250; 300

7

5

5

5

5

5

-

-

400

0,5; 0,5S

13

10

10

10

10

5

5

-

500

14

12

10

10

10

10

5

5

600

13

11

10

10

8

7

5

5

150

0,2S

7

-

-

-

-

-

-

-

200

7

5

5

5

5

-

-

-

250; 300

8

5

5

5

5

-

-

-

400

8

5

5

5

5

3

-

-

500

7

5

5

5

4

3

-

-

600

7

5

5

5

5

3

3

-

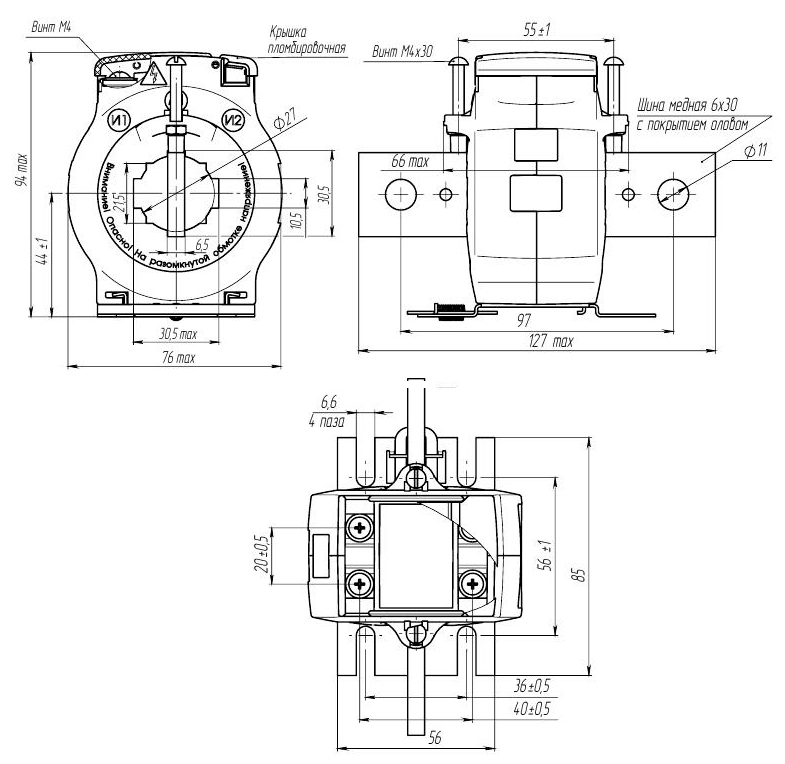

Габаритный чертеж

Стандартный комплект поставки

  • ТШП-0,66-I трансформатор тока.
  • Паспорт.
