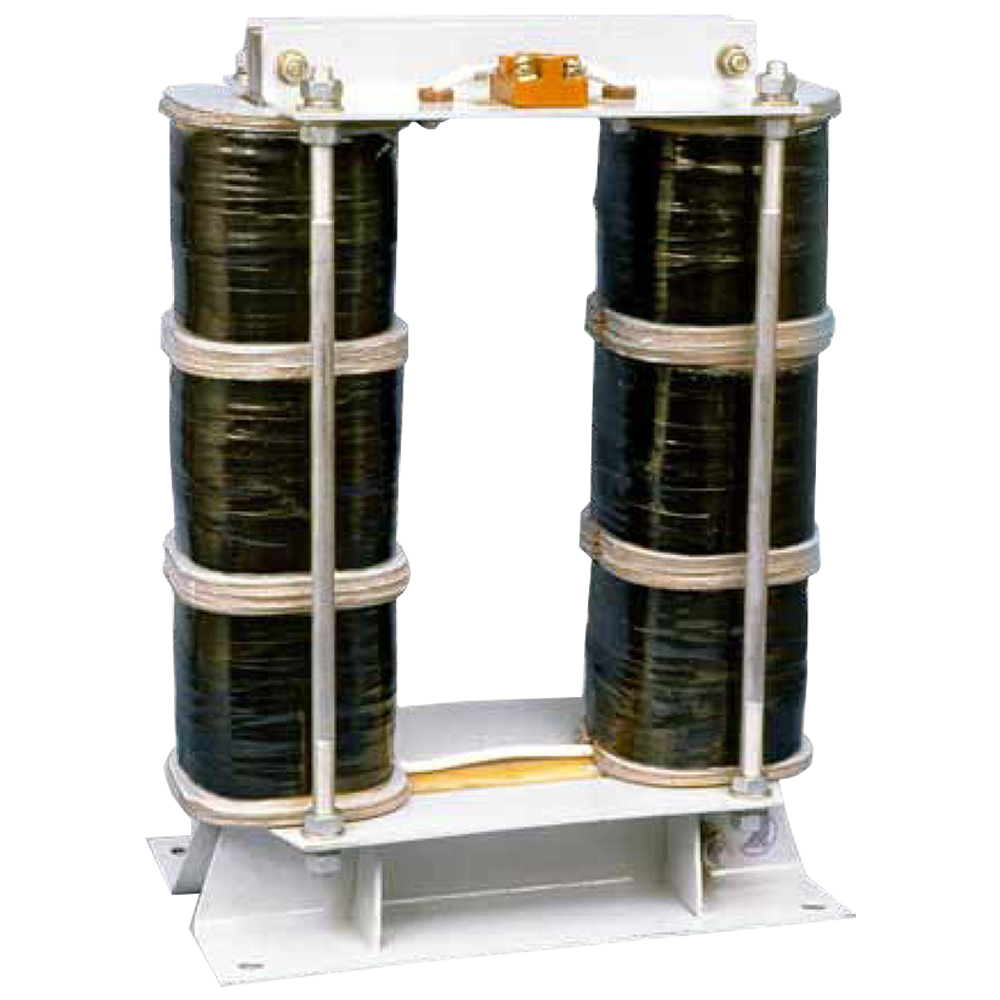

ТНШ-0,66 трансформаторы тока шинные

Скачать PDF

Тип трансформатора: Измерительный

Класс напряжения: 0,66 кВ

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Описание

Трансформаторы ТНШ-0,66 предназначены для передачи сигнала устройствам защиты и управления в электропечных установках переменного тока частотой 50 Гц с номинальным напряжением 0,66 кВ.

Основанием трансформаторов ТНШ-0,66 служат две стойки из немагнитного материала, на которых имеются четыре монтажных отверстия диаметром 14 мм. Один из узлов крепления стоек к магнитопроводу служит узлом заземления.

Трансформаторы измерительные ТНШ-0,66 не имеют собственной первичной обмотки, ее роль выполняет шина распределительного устройства, проходящая через внутреннее окно трансформаторов. Главная изоляция между шиной и вторичной обмоткой трансформаторов тока ТНШ-0,66 обеспечивается изоляцией шины.

Вторичная обмотка намотана из шести последовательно соединенных катушек, надетых на прямоугольный шихтованный магнитопровод.

Технические характеристики

Номинальное напряжение

0,66 кВ

Наибольшее рабочее напряжение

0,8 кВ

Номинальный вторичный ток

5 А

Номинальная частота переменного тока

50 или 60 Гц

Номинальный первичный ток

15000 А, 25000 А

Класс точности

0,5; 10Р*

Номинальная вторичная нагрузка
вторичной обмотки при cos j = 0,8
(нагрузка индуктивно-активная)

50 В•А

Кратность трехсекундного тока термической стойкости

2,2

Номинальная предельная кратность

2

Номинальный коэффициент безопасности приборов вторичной обмотки

10

Климатическое исполнение

У3

Диапазон рабочих температур

-45...+50ºС

*При отсутствии влияния соседних фаз и обратной шины «родной» фазы. При размещении трансформаторов расстояние между осями прямой и обратной шин, а также шин разных фаз, не менее 900 мм. Шина, проходящая через окно трансформаторов, должна располагаться в центре окна и не касаться корпуса.

Структура обозначения, пример заказа

ТНШ-0,66
10Р
8000
/5
У3

Климатическое исполнение

Номинальный вторичный ток, А

Номинальный первичный ток, А

Класс точности вторичной обмотки

Тип трансформатора

Варианты исполнений

Тип трансформатора

Номинальный первичный ток,
А

Размеры, мм

Масса,
кг

А

A1

A2

H

H1

L

L1

B

B1

С

ТНШ-0,66 У3, Т3

8000; 10 000; 15 000

320

120

46

480

370

366

115

208

166

70

52

ТНШ-0,66 У3, Т3

25000

380

170

70

770

610

498

170

236

180

100

170

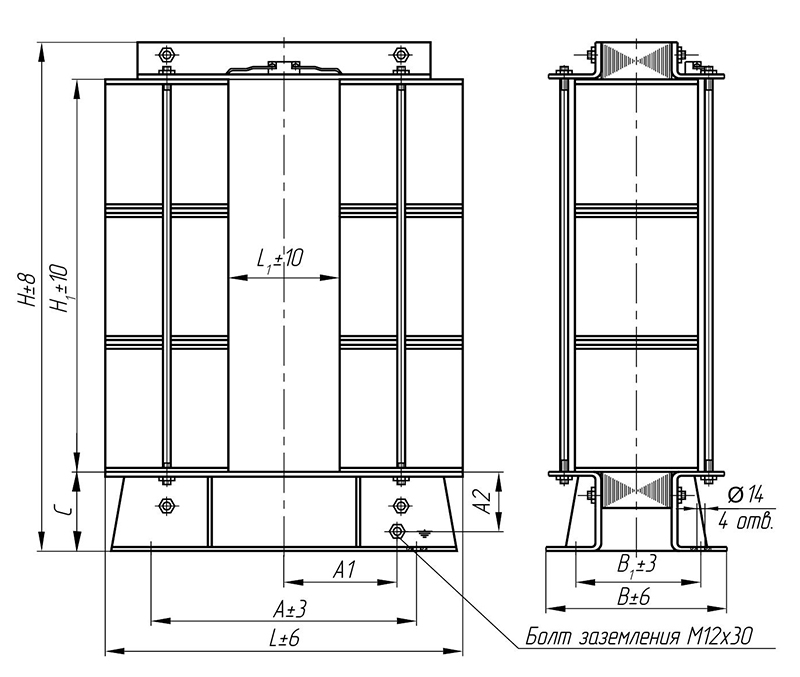

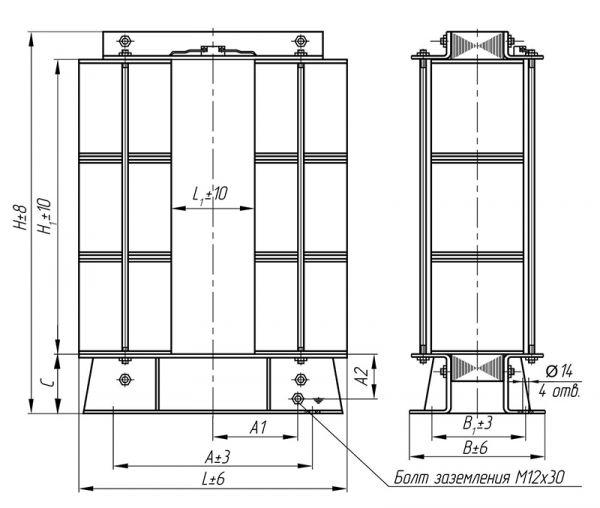

Габаритный чертеж

Стандартный комплект поставки

  • ТНШ-0,66 трансформатор тока.
  • Паспорт.
