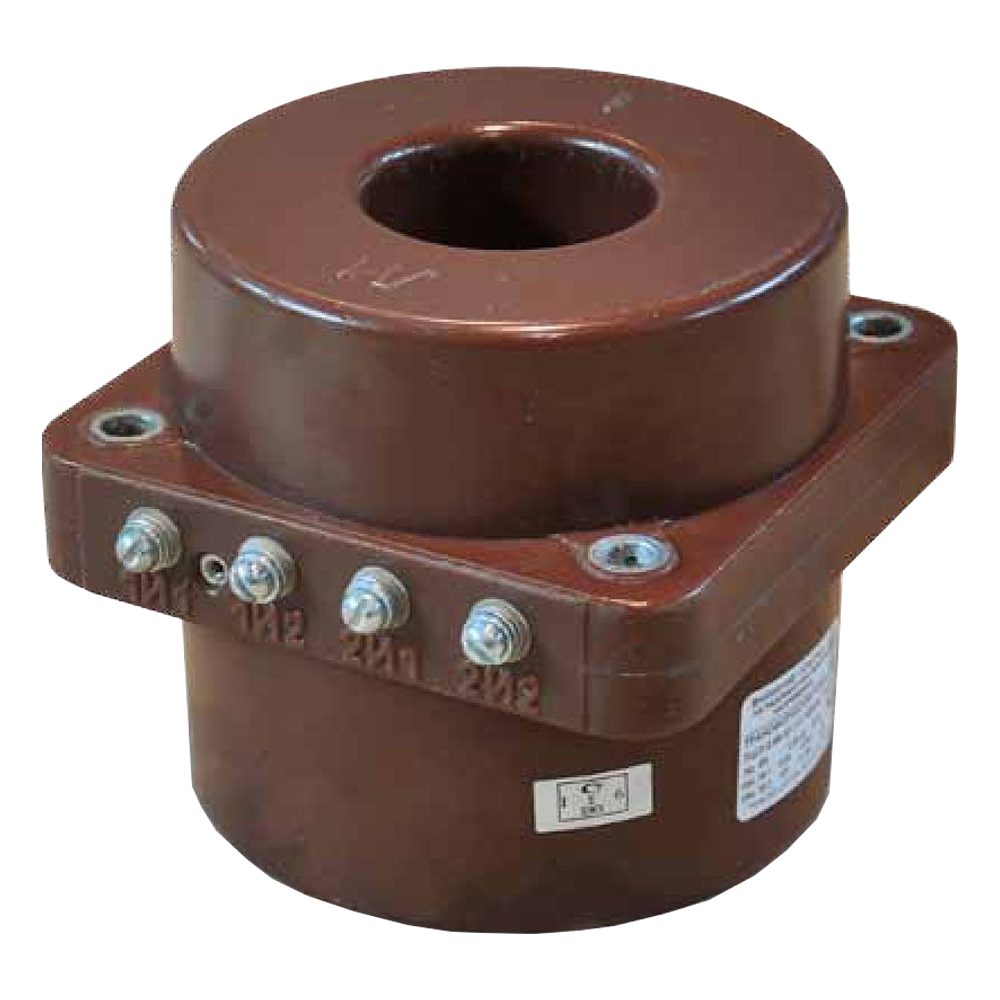

ТШЛ-0,66-VI трансформаторы тока шинные

Скачать PDF

Тип трансформатора: Измерительный

Класс напряжения: 0,66 кВ

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Описание

Трансформаторы тока ТШЛ-0,66-VI предназначены для подключения токовых измерительных приборов, устройств релейной защиты и автоматики, сигнализации и управления  в электрические цепи переменного тока частотой 50 Гц на номинальное напряжение до 0,66 кВ включительно.

Допускается использование трансформаторов в электрических цепях на номинальное напряжение выше 0,66 кВ, при условии, что главная изоляция между шиной или токопроводящими жилами кабеля и вторичной обмоткой трансформатора обеспечивается собственной изоляцией шины или кабеля.

Трансформаторы классов точности 0,2; 0,2S и 0,5; 0,5S применяются в схемах учета с потребителями, классов точности 5Р и 10Р в схемах защиты.

Технические характеристики

Номинальное напряжение

0,66 кВ

Наибольшее рабочее напряжение

0,8 кВ

Номинальная частота переменного тока

50 Гц

Номинальный первичный ток

200 А; 300 А; 400 А; 500 А; 600 А; 750 А; 800 А; 1000 А; 1200 А

Номинальный вторичный ток

5 А

Количество вторичных обмоток

2

Класс точности вторичных обмоток по ГОСТ 7746

0,2S; 0,5S; 0,5 (для измерений);

5Р; 10Р (для защиты)

Номинальная вторичная нагрузка вторичных обмоток

15 ВА (для измерений);

10 ВА*; 15 ВА (для защиты)

Номинальная предельная кратность обмоток для защиты,
не менее

8**; 10

Номинальный коэффициент безопасности приборов обмоток для измерений, не более

5

Климатическое исполнение

У3; Т3; У2; Т2; УХЛ2.1

 *  Для номинального первичного тока 200 А.
  **  Для номинального первичного тока 300 А при номинальной вторичной нагрузке 15 ВА.

Структура обозначения, пример заказа

ТШЛ-0,66-VI
0,2
500
/5
1-2
У3

Климатическое исполнение

Модификация (см. Варианты исполнений)

Номинальный вторичный ток, А

Номинальный первичный ток, А

Класс точности вторичной обмотки

Тип трансформатора

Варианты исполнений

Исполнение

Номинальный первичный
ток,
 А

Номинальная вторичная
нагрузка обмоток
 (обм. №1/обм. №2) В*А

Класс точности обмоток
(обм. №1/обм. №2)

Рисунок

Масса,
кг

ТШЛ-0,66-VI-1-2

200

15/10

0,5; 0,5S; 10Р

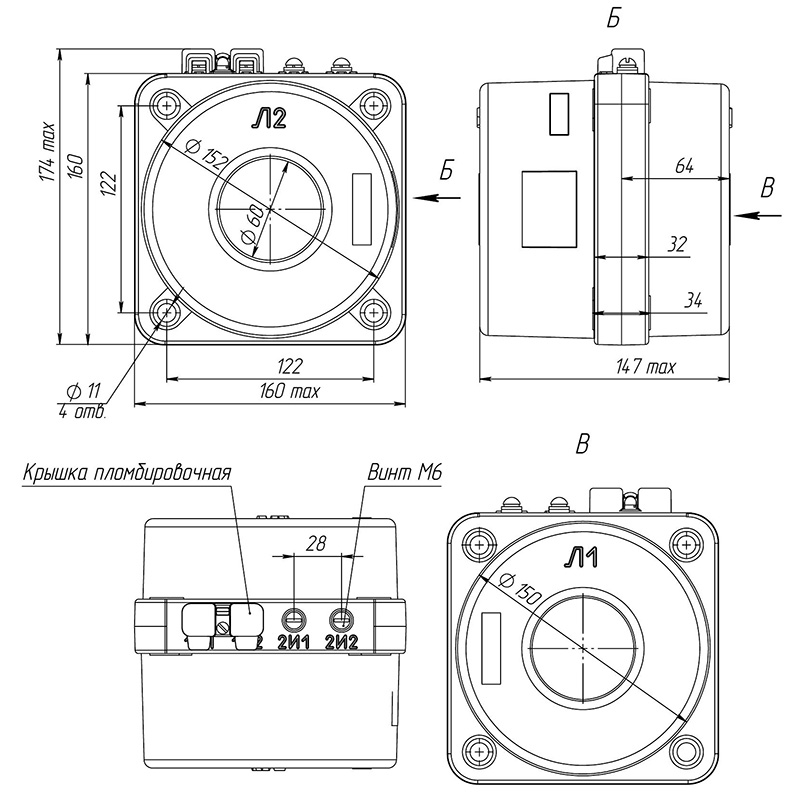

Рис. 1

7,0

300

15/10; 15

6,5

600

15/15

0,5; 0,5S; 10Р

6,5

500

0,2; 0,5; 0,5S; 0,2S/10P; 5Р

6,6

600

0,5; 0,5S; 10Р

6,0

750

0,2; 0,5; 0,5S; 0,2S/10P; 5Р

5,0

800

5,1

1000

5,3

1200

5,5

ТШЛ-0,66-VI-1-2В

200

15/10

0,5; 0,5S; 10Р

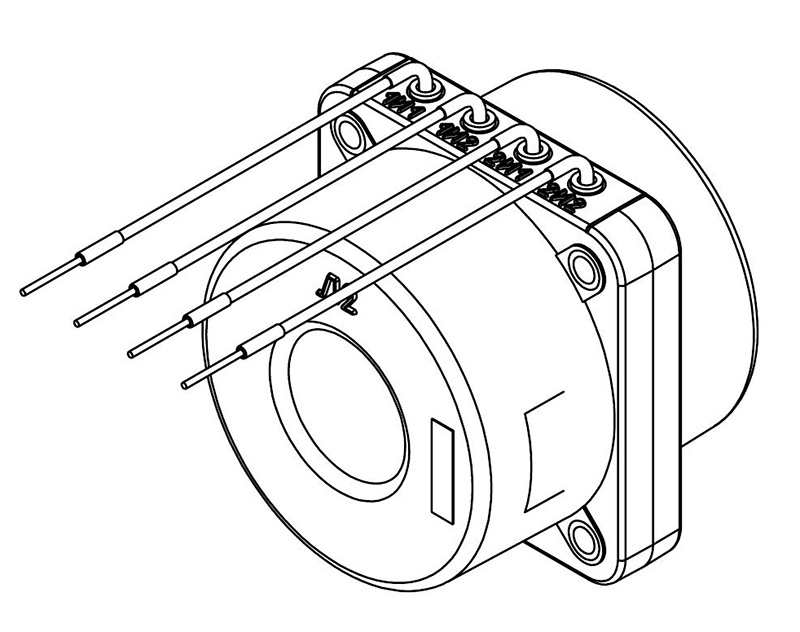

Рис. 2

7,0

300

15/10; 15

6,5

600

15/15

0,5; 0,5S; 10Р

6,5

500

0,2; 0,5; 0,5S; 0,2S/10P; 5Р

6,6

600

0,5; 0,5S; 10Р

6,0

750

0,2; 0,5; 0,5S; 0,2S/10P; 5Р

5,0

800

5,1

1000

5,3

1200

5,5

Стандартный комплект поставки

  • ТШЛ-0,66-VI трансформатор тока.
  • Паспорт.
