ТЛ-10 трансформаторы тока опорно-проходные

Скачать PDF

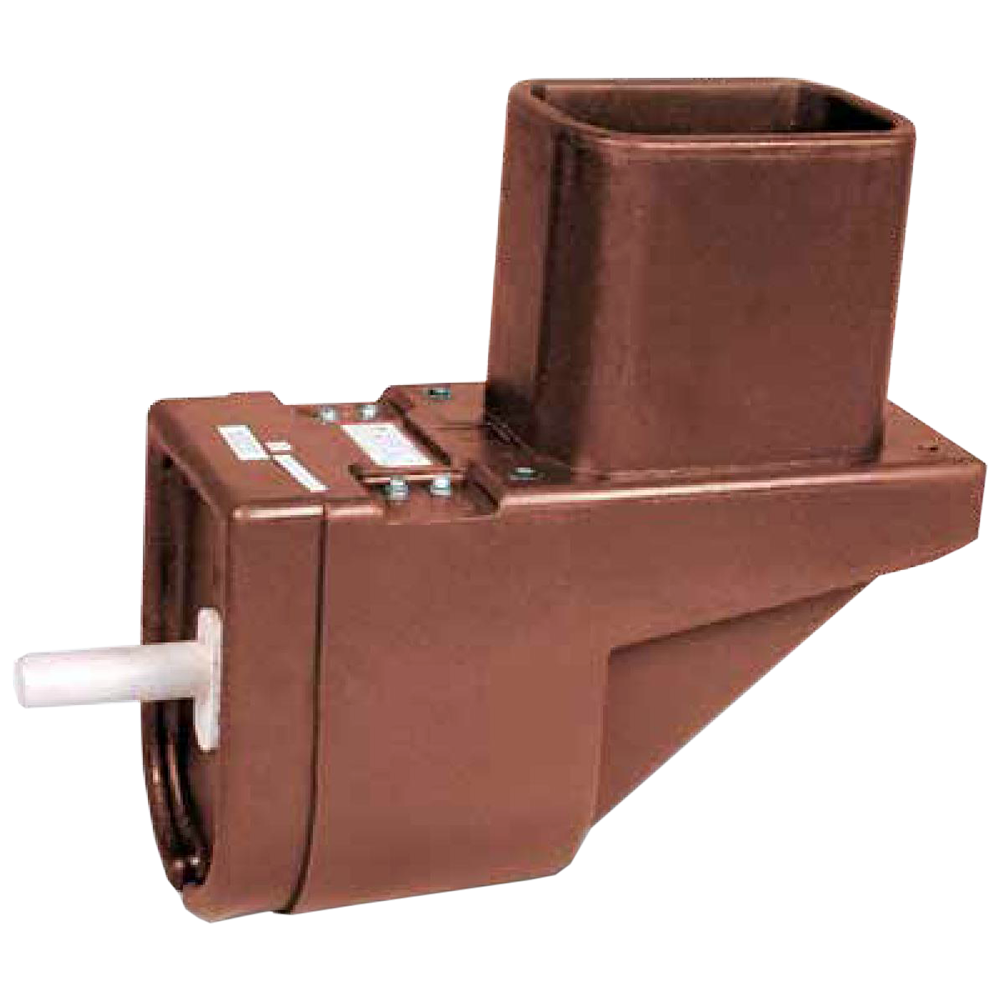

ТЛ-10

Тип трансформатора: Измерительный

Класс напряжения: 10 кВ

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Трансформаторы тока ТЛ-10 встраиваются в комплектные распределительные устройства (КРУ) и предназначены для передачи сигнала измерительной информации измерительным приборам, устройствам защиты и управления, изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока частоты 50 или 60 Гц на класс напряжений до 10 кВ включительно.

Трансформаторы ТЛ-10 для дифференциальной защиты поставляются по специальному заказу.

Технические характеристики

Наименование параметра

Значение для исполнений ТЛ-10

2-I-2

3-I-2

2-II-3

3-II-3

4-II-3

2-I-2-III
3-I-2-III

2-II-3-III
3-II-3-III

Номинальное напряжение, кВ

10 или 11*

Наибольшее рабочее напряжение, кВ

12

Номинальная частота переменного тока, Гц

50 или 60*

Номинальный первичный ток, А

50;
100;
150;
200;
300;
400;
600;
800;
1000;
1500

200;
300;
400;
600;
800;
1000;
1500;
2000;
3000

600;
800;
1000;
1500

50;
100;
150

200;
300;
400;
600;
800;
1000;
1500

Номинальный вторичный ток, А

1; 5

Количество вторичных обмоток

2

3

2

3

4**

2

3

 Класс точности вторичных обмоток по ГОСТ 7746:

0,2S; 0,2; 0,5S; 0,5 (для измерений)

5Р; 10Р (для защиты)

Номинальная вторичная нагрузка, ВА, вторичных обмоток:

 - Для измерений

1; 2; 2,5 (при cos φ = 1)

3; 5; 10; 15; 20; 25; 30; 50
(при cos ф = 0,8 - нагрузка индуктивно - активная)



 - Для защиты

3; 5; 10; 15; 20; 25; 30; 50
(при cos ф = 0,8 - нагрузка индуктивно - активная)

Номинальная предельная кратность вторичной обмотки
для защиты

от 2 до 30

Номинальный коэффициент безопасности
приборов вторичной обмотки для измерений

от 2 до 30

Диаметр контакта первичной обмотки, мм, при номинальном первичном токе, А:

200-2000

36

55

55

36

55

3000

-

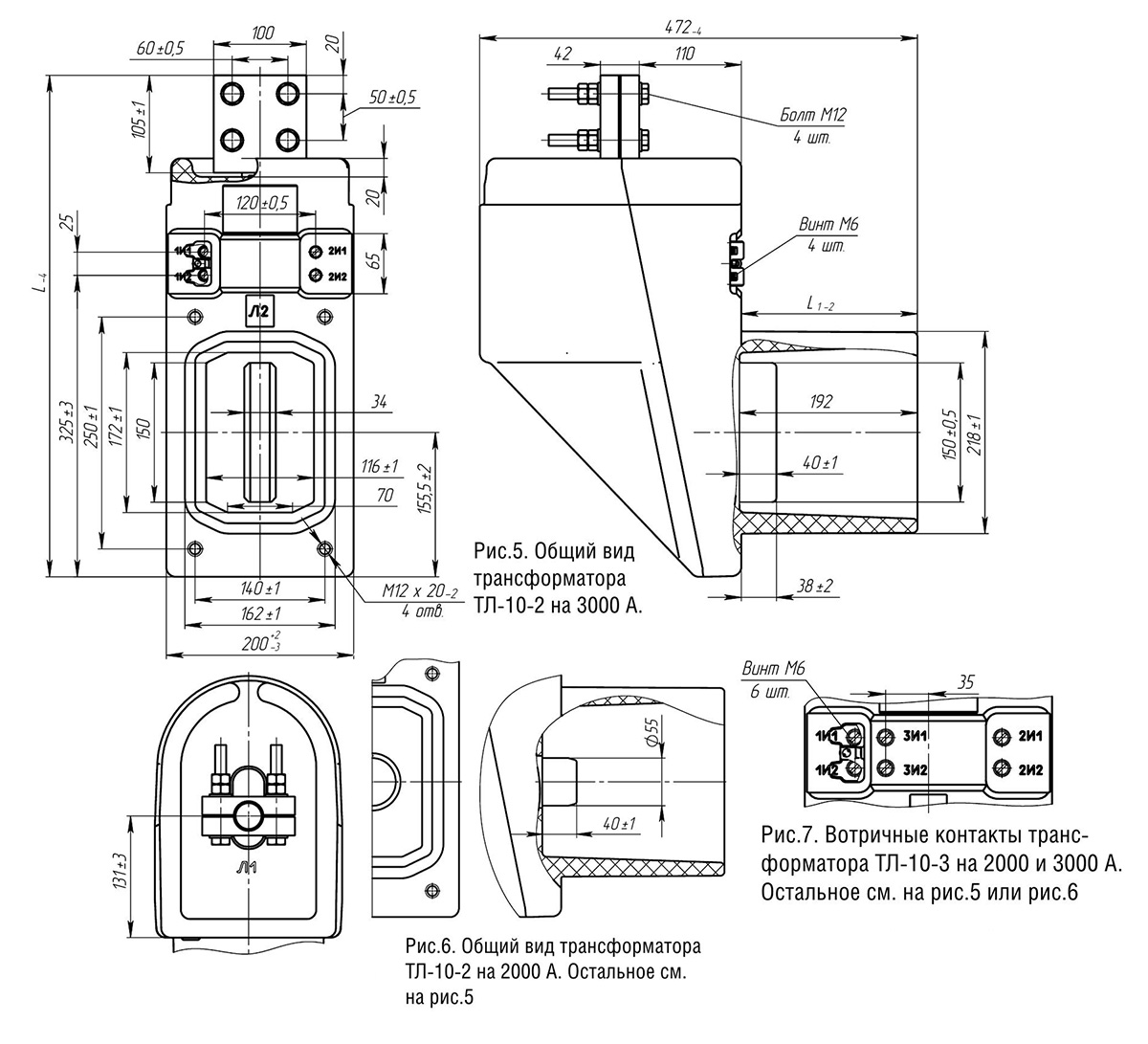

См. рис. 5

-



-

Трехсекундный ток термической стойкости, кА, при номинальном первичном токе, А:

50

2,5

2,5

-

-

-

2,5

-

100

5

5

5

150

7,5

7,5

7,5

200

10

10

20

20

-

20

300

15

15

400

20

20

600

31,5

31,5

31,5

31,5

31,5

31,5

800; 1000; 1500

40

40

40

40

2000; 3000

-

-

-

-

Односекундный ток термической стойкости, кА, при номинальном первичном токе, А:

50;

10

10

-

-

-

10

-

100; 150

20

20

20

200; 300

40

40

-

40

400;

31,5

31,5

600; 800; 1000; 1500

40

2000; 3000

-

-

-

-

Ток электродинамической  стойкости, кА, при номинальном первичном токе, А:

50; 100; 150

51

51

-

-

-

51

-

200

128

128

-

128

300

400

81

81

600; 800; 1000; 1500

128

2000; 3000

-

-

-

-

*Только для трансформаторов, предназначенных для поставок на экспорт.
**Возможно изготовление четырехобмоточного трансформатора, параметры согласовываются при заказе.


Стандартные значения номинальной предельной кратности вторичной обмотки для защиты и номинального коэффициента   безопасности приборов обмотки для измерения при номинальной вторичной нагрузке

Номинальный первичный ток, А

Номинальная вторичная нагрузка обмотки,
при классе точ­ности, ВА

Коэффициент безопасности (не более)
или предельная крат­ность обмотки (не менее), при классе точности

0,2S; 0,2; 0,5S; 0,5

5Р; 10Р

0,2S

0,2

0,5S

0,5

5Р; 10Р

50; 100; 200; 400

10

15

6

16

15

150; 300; 600

17

800

12

1000

20

1500

20

30

6

12

15

2000

7

18

20

3000

19

12

Структура обозначения, пример заказа

ТЛ-10
2-I-2
0,5
/5Р
1500
/5
У3

Климатическое исполнение: У3, Т3

Номинальный вторичный ток: 1 А; 5 А

Номинальный первичный ток, А: 50; 100; 150; 200; 300; 400; 600; 800; 1000; 1500

Класс точности обмотки №2

Класс точности обмотки №1

Конструктивное исполнение: 2-I-2; 3-I-2; 2-II-3; 3-II-3; 4-II-3; 2-I-2-III; 3-I-2-III; 2-II-3-III; 3-II-3-III (см. Варианты исполнений)

Тип трансформатора

Варианты исполнений

Конструктивное
исполнение

Номинальный
первичный ток, А

Размеры, мм

Масса, кг, mах

Рисунок

L

d

L1

ТЛ-10-2-I-2



50-300

477

36

190

51

1

400-1500

412

41

2

ТЛ-10-2-II-3



200, 300

477

55

49

1

400-1500

412

42

2

2000

542

53

6

3000

-

5

ТЛ-10-2-I-2-III

50-150

422

36

135

49

1

ТЛ-10-2-II-3-III



200, 300

55

49

400-1500

357

41

2

ТЛ-10-3-I-2



50-300

477

36

190

51

1, 3

400-1500

412

41

2, 3

ТЛ-10-3-II-3



200, 300

477

55

49

1, 3

400-1500

412

42

2, 3

2000

620

64

6, 7

3000

-

5, 7

ТЛ-10-4-II-3

600-1500

412

55

40

2, 4

ТЛ-10-3-I-2-III

50-150

422

36

135

51

1, 3

ТЛ-10-3-II-3-III

200, 300

422

55

49

400-1500

357

41

2, 3

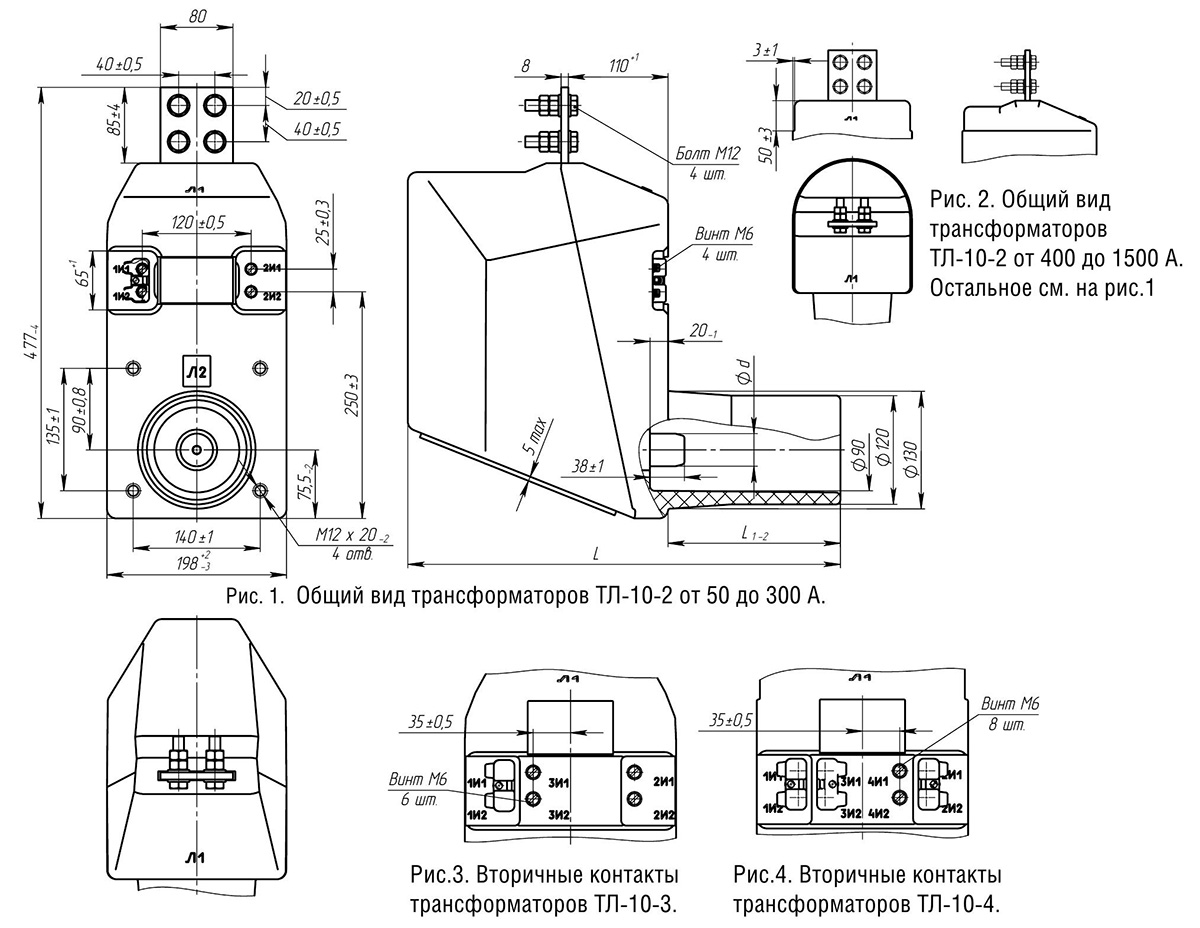

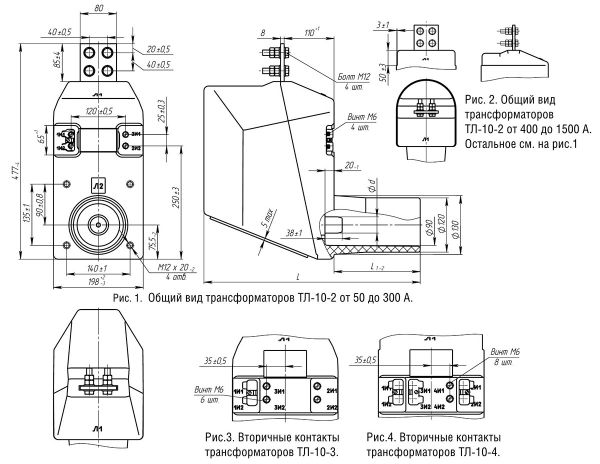

Габаритные чертежи

Стандартный комплект поставки

  • ТЛ-10 трансформатор тока опорно-проходной.
  • Паспорт.
