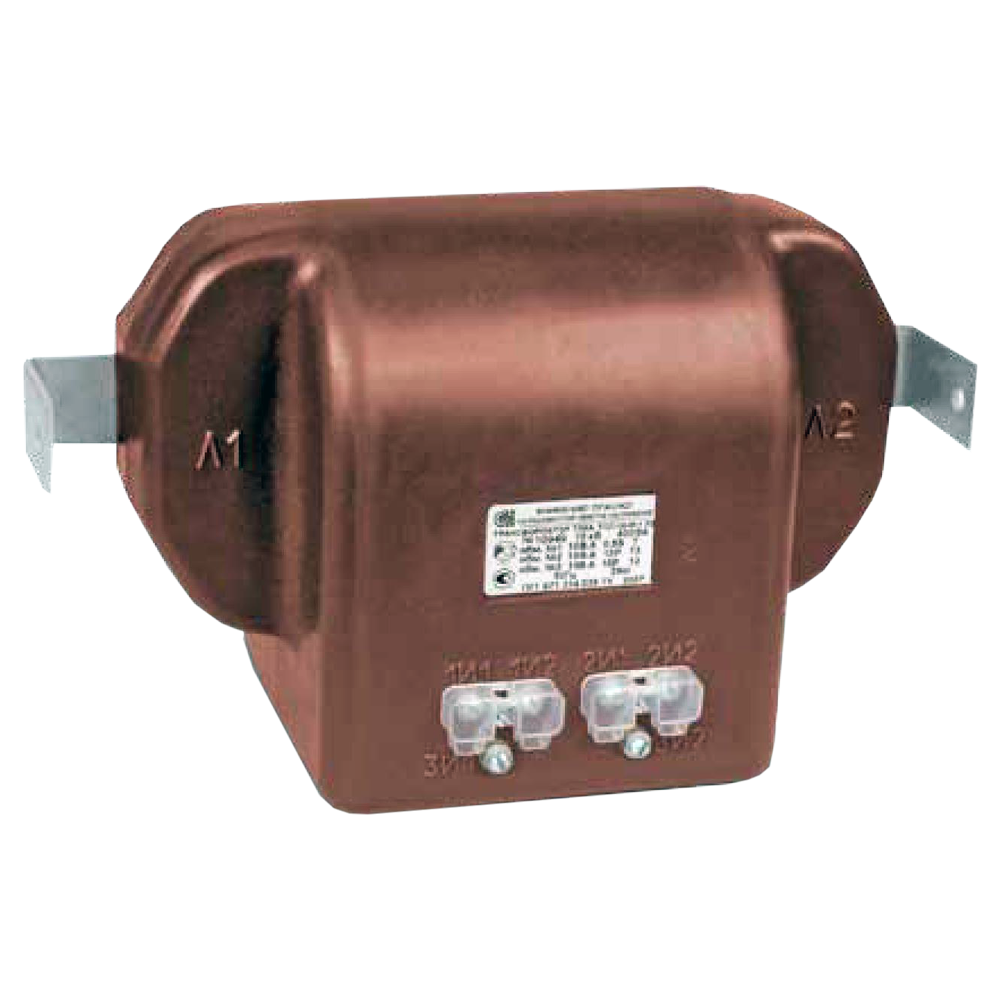

ТПЛ-10-М трансформаторы тока опорно-проходные

Скачать PDF

Тип трансформатора: Измерительный

Класс напряжения: 10 кВ

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Описание

Трансформаторы ТПЛ-10-М предназначены для трансформации тока величиной 5...2000 А в пониженное значение - 5 или 1 А. Допустимые параметры первичного и вторичного тока, количество вторичных обмоток и их классы точности зависят от выбранного Заказчиком варианта исполнения устройства.

ТПЛ-10-М используются с целью передачи тока необходимой величины на приборы различной направленности: измерительные устройства, релейную защиту, автоматику и т.д. Также применение трансформаторов ТПЛ-10-М позволяет изолировать цепи вторичных соединений от высокого напряжения (в комплектных устройствах внутренней установки (КРУ) переменного тока частоты 50 или 60 Гц на класс напряжения до 10 кВ).

Особенности трансформаторов ТПЛ-10-М:

  • Установка производится в комплектные распределительные устройства (КРУ).
  • ТПЛ-10-М для дифференциальной защиты поставляются по специальному заказу.
  • Для раздельного пломбирования вторичных выводов приборы комплектуются защитными прозрачными крышками.
  • Возможно изготовление ТПЛ-10-М с разными коэффициентами трансформации вторичных обмоток.
  • Средний срок эксплуатации составляет 30 лет, гарантийный заказчиком срок службы - 5 лет.

Условия эксплуатации ТПЛ-10-М

Трансформаторы ТПЛ-10-М соответствуют климатическому исполнению У2 или Т2 (выбирается Заказчиком) и предназначены для работы в следующих условиях:

  • Высота над уровнем моря не более 1000 м.
  • Температура окружающей среды:
    • -45...+50°С для У2.
    • -10...+50°С для Т2.
  • Окружающая среда должна быть невзрывоопасной, не содержать пыли, газов и паров, вступающих в реакцию с покрытиями металлов и изоляции.
  • Рабочее положение - любое.

Технические характеристики ТПЛ-10-М

Общие характеристики

Наименование параметра

Значения для конструктивного исполнения

ТПЛ-10-М

ТПЛ-10-М-1

ТПЛ-10-М-4

Номинальное напряжение, кВ

10

Наибольшее рабочее напряжение, кВ

12

Номинальная частота переменного тока, Гц

50

Номинальный первичный ток, А

5, 10, 15, 20, 30, 40, 50, 75, 80, 100, 150, 200, 300, 400, 500, 600, 750, 800, 1000, 1200, 1500, 2000

10, 15, 20, 30, 40, 50, 75, 80, 100, 150, 200, 300, 400, 500, 600, 750, 800, 1000, 1200, 1500, 2000

Номинальный вторичный ток, А

1 или 5

Количество вторичных обмоток

2

3

4

Класс точности вторичных обмоток по ГОСТ 7746:

для измерений

для защиты



0,2S; 0,2; 0,5S; 0,5; 1

5Р; 10Р

Номинальная вторичная нагрузка, В×А, вторичных обмоток:

для измерений: при cos φ = 1 / при cos φ = 0,8 (нагрузка индуктивно-активная)

для защиты: при cos φ = 0,8 (нагрузка индуктивно-активная)



1 - 2,5* / 3 – 30*

15

Кратность трехсекундного тока термической стойкости, при номинальном первичном токе, А:

5 - 300

400-2000



60

45

Кратность тока электродинамической стойкости, при номинальном первичном токе, А:

5 - 300

400; 500; 600; 750; 800; 1000

1200; 1500; 2000



265

200

112

Масса, кг

24...30 (в зависимости от исполнения)

*Примечания: значения нагрузки уточняются в заказе.



Значения коэффициентов безопасности и предельной кратности

Номинальный первичный ток, А

Номинальный коэффициент безопасности1) или номинальная предельная кратность2) в классе точности для конструктивного исполнения

ТПЛ-10-М

ТПЛ-10-М-1

ТПЛ-10-М-4

0,5;
1

0,5S

0,2;
0,2S

5P;
10P

0,5;
1

0,5S

0,2;
0,2S

5P;
10P

0,5;
1

0,5S

0,2;
0,2S

5P;
10P

10, 20, 40, 50, 100, 200

15

5

10

13

10

5

10

13

5

10

5, 80, 400

15

12

15, 30, 75, 150, 300, 600

19

10

10

13

10

500

17

5

11

5

11

8

750

21

10

15

10

15

11

800

22

12

1000

24

18

18

14

1200

11

9

11

5

9

6

1500

12

10

12

10

7

2000

13

13

*Примечания:

1) Номинальный коэффициент безопасности не более указанного значения.

2) Номинальная предельная кратность не менее указанного значения.

Обратите внимание: значения коэффициента безопасности обмотки для измерений приведены при номинальной вторичной нагрузке 10 В*А. Значения номинальной предельной кратности обмотки для защиты приведены при номинальной вторичной нагрузке 15 В*А.

Структура обозначения, пример заказа

ТПЛ-10-М-4
0,5
10Р
10Р
10Р
100
/5
У2

Климатическое исполнение: У2 или Т2

Номинальный вторичный ток: 1 А; 5 А

Номинальный первичный ток: 5 А, 10 А, 15 А, 20 А, 30 А, 40 А, 50 А, 75 А, 80 А, 100 А, 150 А, 200 А, 300 А, 400 А, 500 А, 600 А, 750 А, 800 А, 1000 А, 1200 А, 1500 А, 2000 А

Класс точности обмотки №4

Класс точности обмотки №3

Класс точности обмотки №2

Класс точности обмотки №1

Тип трансформатора и конструктивное исполнение: ТПЛ-10-М, ТПЛ-10-М-1 или ТПЛ-10-М-4

Стандартный комплект поставки

  • ТПЛ-10-М трансформатор тока опорно-проходной.
  • Паспорт.

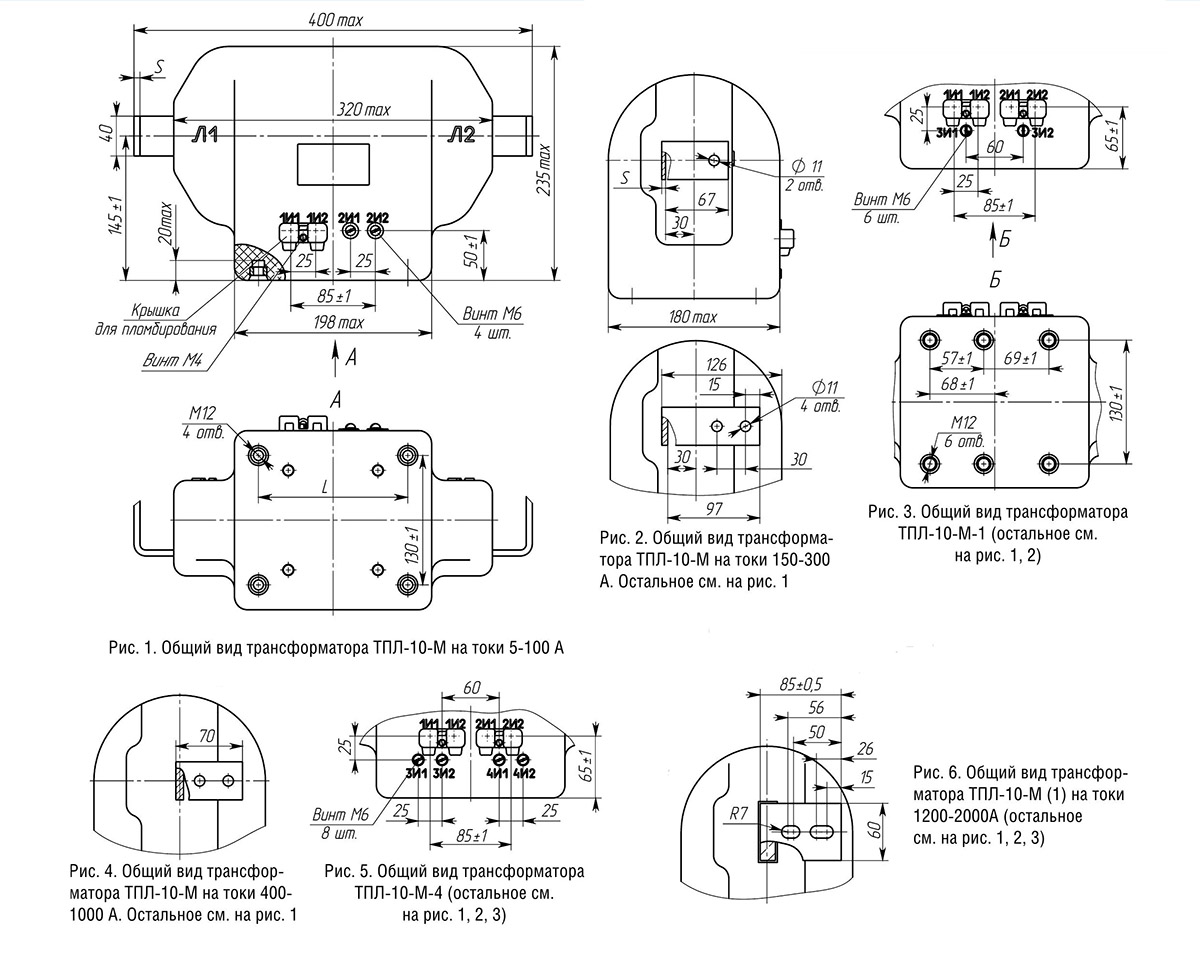

Габаритные чертежи ТПЛ-10-М

тпл-10-м габаритные размеры

Номинальный первичный ток, А

S, мм

Рис.

5-100

4

1

150-300

6

2

400

4

600

8

750, 800

10

4

1000

12,5

Скачать документацию

ТПЛ-10-М трансформаторы тока опорно-проходные. Руководство по эксплуатации.
