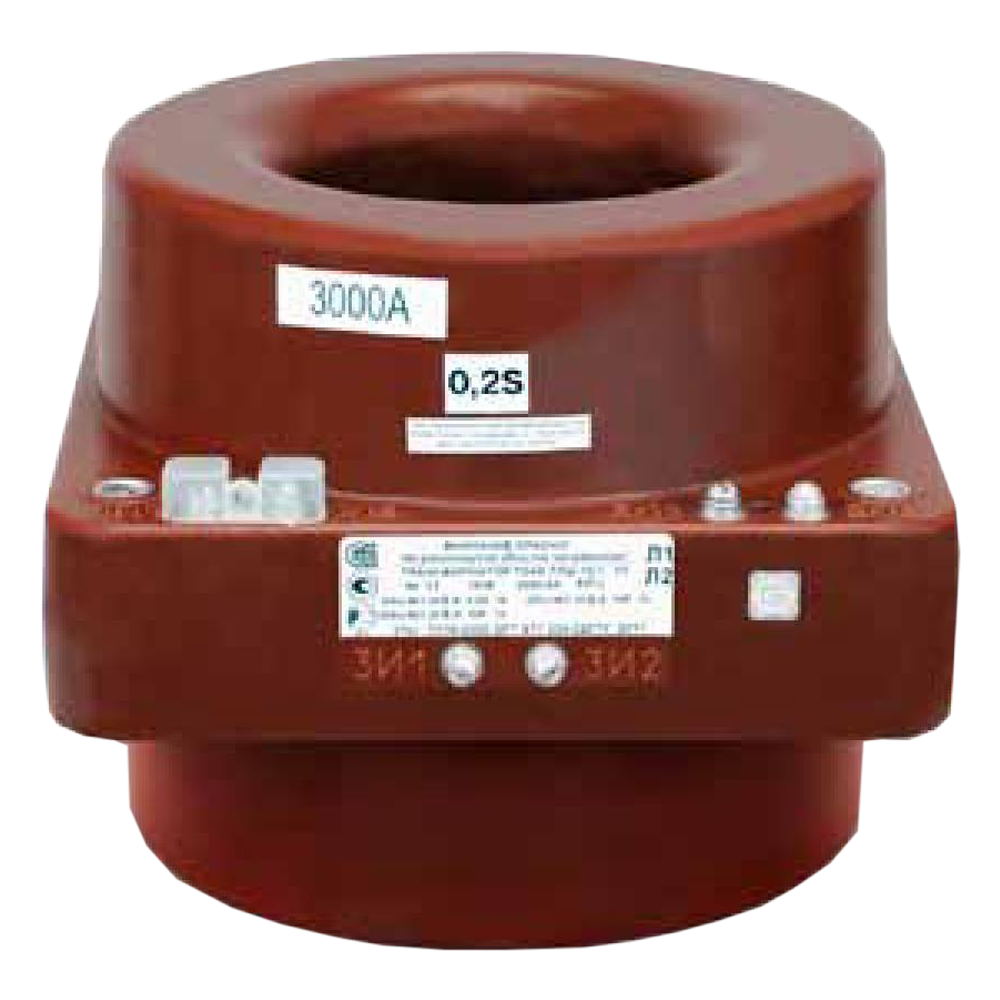

ТЛШ-10 трансформаторы тока шинные

Скачать PDF

Тип трансформатора: Измерительный

Класс напряжения: 10 кВ

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Описание

Трансформаторы тока ТЛШ-10 предназначены для подключения токовых измерительных приборов, устройств релейной защиты и автоматики, сигнализации и управления  в электрические цепи переменного тока частотой 50 или 60 Гц на номинальное напряжение до 10 кВ включительно. ТЛШ-10 встраиваются в распределительные устройства и токопроводы.

Особенности ТЛШ-10:

  • ТЛШ-10 для дифференциальной защиты поставляются по специальному заказу.
  • Для раздельного пломбирования вторичных выводов приборы комплектуются защитными прозрачными крышками.
  • Обязательно соединение шины с контактом экрана трансформатора, имеющим маркировку Ш (или с выводом экрана в виде шинки).
  • Срок эксплуатации: 30 лет.

Технические характеристики ТЛШ-10

Параметры

Значения

Номинальный первичный ток, А

1000

1500

2000

3000

4000

5000

6000

Номинальное напряжение, кВ

10 или 11

Наибольшее рабочее напряжение, кВ

12

Номинальная частота, Гц

50 или 60

Номинальный вторичный ток, А

1; 5

Число вторичных обмоток, шт.

2, 3, 4 или 5*

2

3

2

3

2

Номинальный класс точности вторичной обмотки:
для измерений

0,2; 0,2S; 0,5; 0,5S

для защиты

5P; 10P

Номинальная нагрузка вторичной обмотки при cos φ = 0,8, ВА, для измерений в классе 0,2; 0,2S; 0,5; 0,5S

20

для защиты:
в классе 5Р

30

20

в классе 10Р

30

Номинальная предельная кратность обмоток для защиты, не менее:
в классе 5Р

8

11

11

15

10

11

10

8

12

в классе 10Р

-

-

-

-

18

-

18

-

-

Тресекундный ток термической стойкости, кА

31,5

140

175

Номинальный коэффициент безопасности приборов вторичных обмоток для измерений, не более:

в классе точности 0,5


11


14


16

19**

14

10

14

в классе точности 0,2; 0,5S

4

5

16

в классе точности 0,2S

4

5

6

Испытательное напряжение, кВ:

одноминутное промышленной частоты



42

грозового импульса полного

75

** Возможно изготовление пятиобмоточного, параметры согласовываются при заказе.
*** Для исполнения ТЛШ-10-5 номинальный коэффициент безопасности не более 6.

Технические характеристики трансформатора тока ТЛШ-10-6 (7)

Наименование параметра

Номинальный первичный ток, А

ТЛШ-10-6.1-4
ТЛШ-10-7.1-4
ТЛШ-10-6.5-4*
ТЛШ-10-7.5-4*

ТЛШ-10-6.1-5
ТЛШ-10-7.1-5

ТЛШ-10-6.1-4
ТЛШ-10-7.1-4

ТЛШ-10-6.1-5
ТЛШ-10-7.1-5

ТЛШ-10-6.1-6
ТЛШ-10-7.1-6

Номинальный первичный ток, А

1000

1500;
2000

2500; 3000

4000; 5000

Номинальное напряжение, кВ

10

Наибольшее рабочее напряжение, кВ

12

Номинальная частота переменного тока, Гц

50

Номинальный вторичный ток, А

1; 5 (5)**

Класс точности вторичных обмоток по ГОСТ 7746:

        для измерений

        для защиты



0,2S; 0,2; 0,5S; 0,5; 1

5Р; 10Р

Номинальная вторичная нагрузка, В×А, вторичных обмоток:
для измерений в классах точности:



0,2S; 0,2;
0,5S; 0,5

при cos φ = 1

1; 2; 2,5

при cos φ = 0,8 (нагрузка индуктивно-активная)

3; 5; 10; 15; 20; 25; 30; 50 (20)**

для защиты в классах точности:



при cos φ = 0,8 (нагрузка индуктивно-активная)

3; 5; 10; 15; 20; 25; 30; 50 (30)**

3; 5; 10; 15; 20; 30; 50 (20)**

10Р

3; 5; 10; 15; 20; 25; 30; 50 (30)**

Номинальная предельная кратность вторичной обмотки для защиты, не менее, в классах точности:



8

11

15

10

11

8

10Р

18

Трехсекундный ток термической стойкости, кА, при номинальном первичном токе, кА

1000, 1500, 2000, 2500, 3000

4000

5000





50

140

175

Номинальный коэффициент безопасности приборов вторичной обмотки для измерений, не более, в классах точности:



0,2S; 0,2; 0,5S;

10

14

10

0,5

10

14

Масса, кг

52


*ТЛШ-10-6.5-4(5;6), ТЛШ-10-7.5-4(5;6) исполнение с выводами вторичных обмоток из гибкого многожильного провода длиной 4500 мм.
​**В скобках указаны стандартные параметры.

Структура обозначения, пример заказа

ТЛШ-10
5
0,5/10Р/10Р/10Р
2000/5
У3

Климатическое исполнение

Номинальный первичный / вторичный ток, А

Классы точности вторичных обмоток

Конструктивное исполнение

Тип трансформатора

Стандартный комплект поставки

  • ТЛШ-10 трансформатор тока шинный.
  • Паспорт.

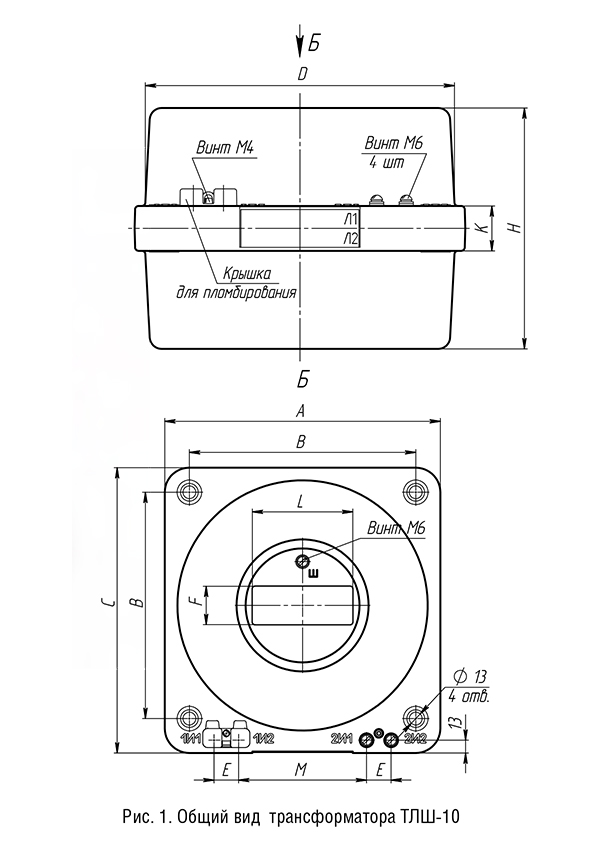

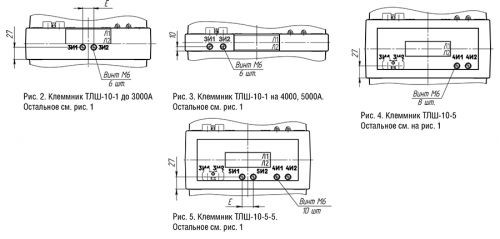

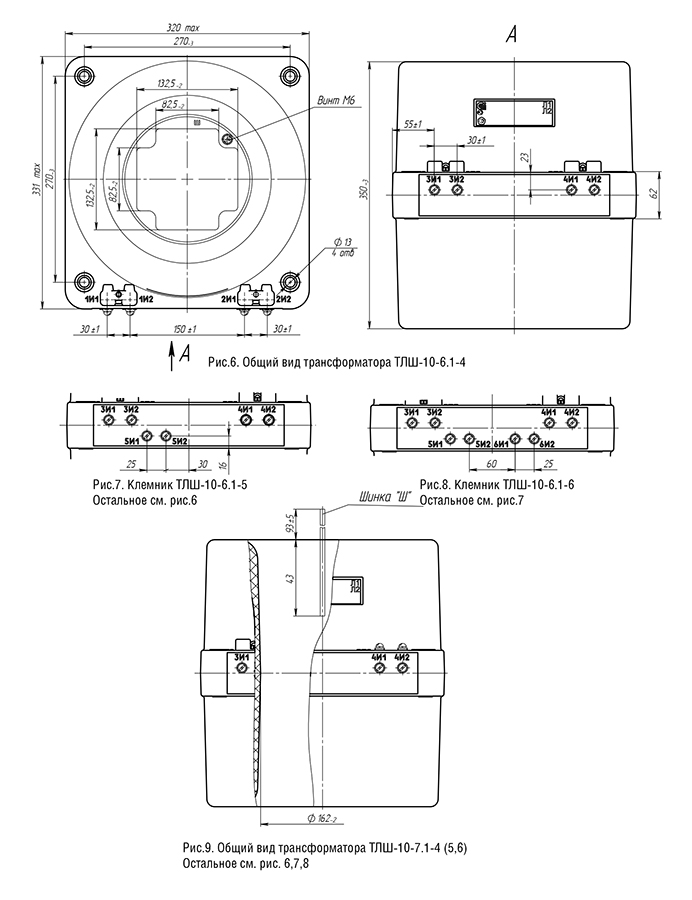

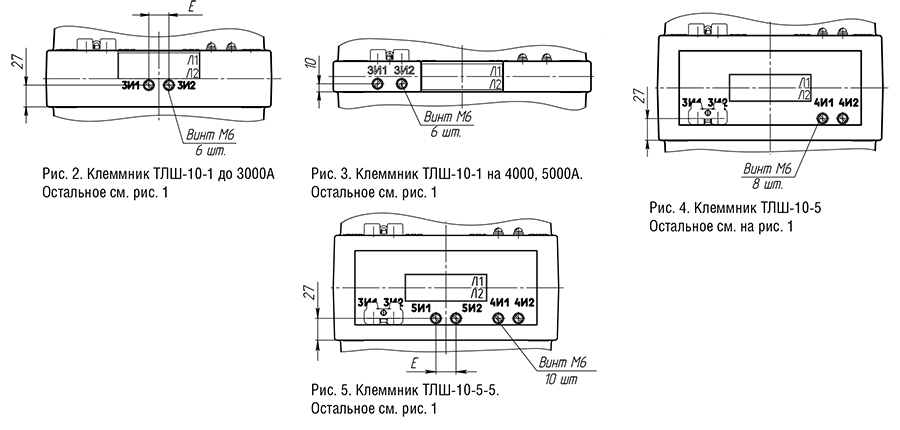

Чертежи ТЛШ-10

Модель

Номинальный
первичный ток, А

Размеры, мм

Масса,
кг

Рисунок

А

В

С

D

Е

F

Н

К

L

М

ТЛШ-10

ТЛШ-10-2*

1000, 1500, 2000, 3000

280

230

290

262

25

39

204

38

102

130

26

1

4000, 5000, 6000

320

270

330

310

30

80

210

130

150

ТЛШ-10-1
ТЛШ-10-1-2*

1000, 1500, 2000, 3000

280

230

290

262

25

39

235

70

102

130

31

2

4000, 5000

320

270

330

310

30

80

210

38

130

150

3

ТЛШ-10-5-2*
ТЛШ-10-5

1000, 1500, 2000, 3000

280

230

290

262

25

39

300

130

102

130

43

4

ТЛШ-10-5-5

5

*ТЛШ-10-2, ТЛШ-10-1-2, ТЛШ-10-5-2 поставляется с выводами вторичных обмоток из гибкого многожильного провода длиной 4500 мм.

тлш-10 габариты тлш чертежи

тлш габаритные размеры

Скачать документацию

ТЛШ трансформаторы тока шинные. Руководство по эксплуатации.
