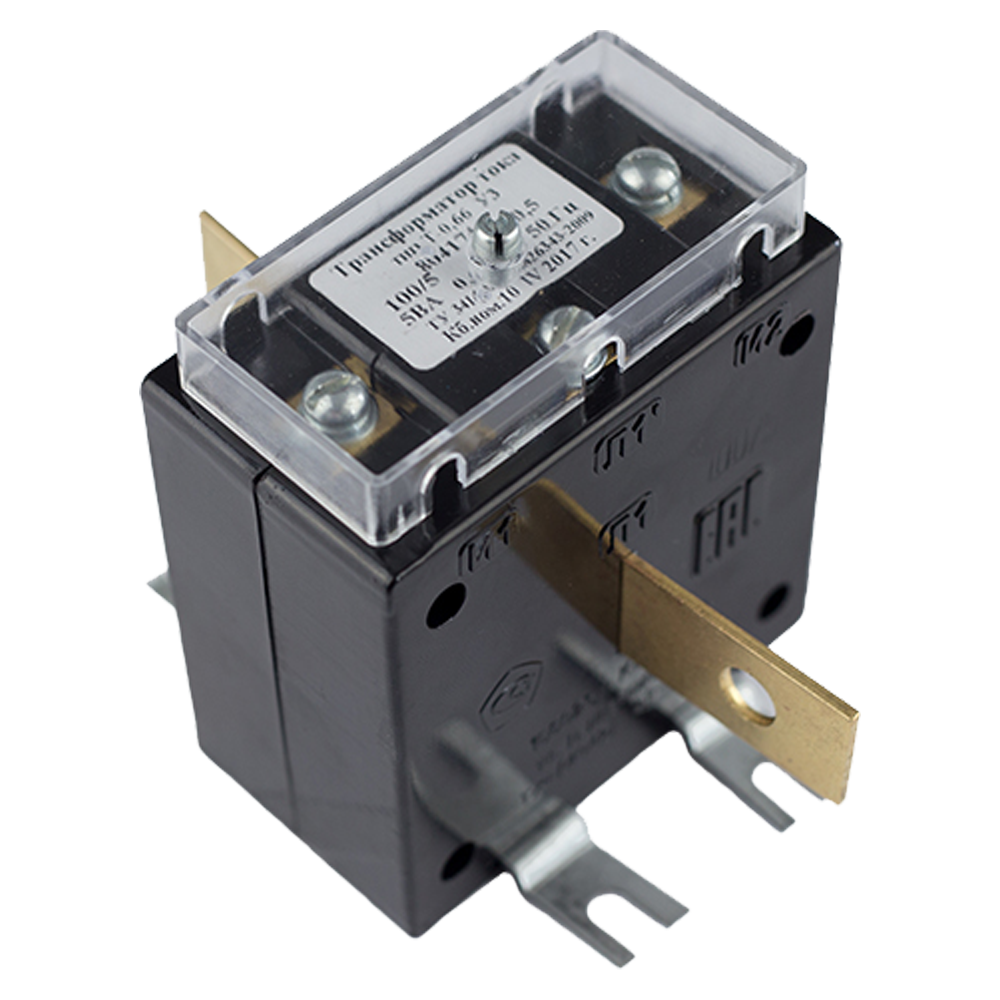

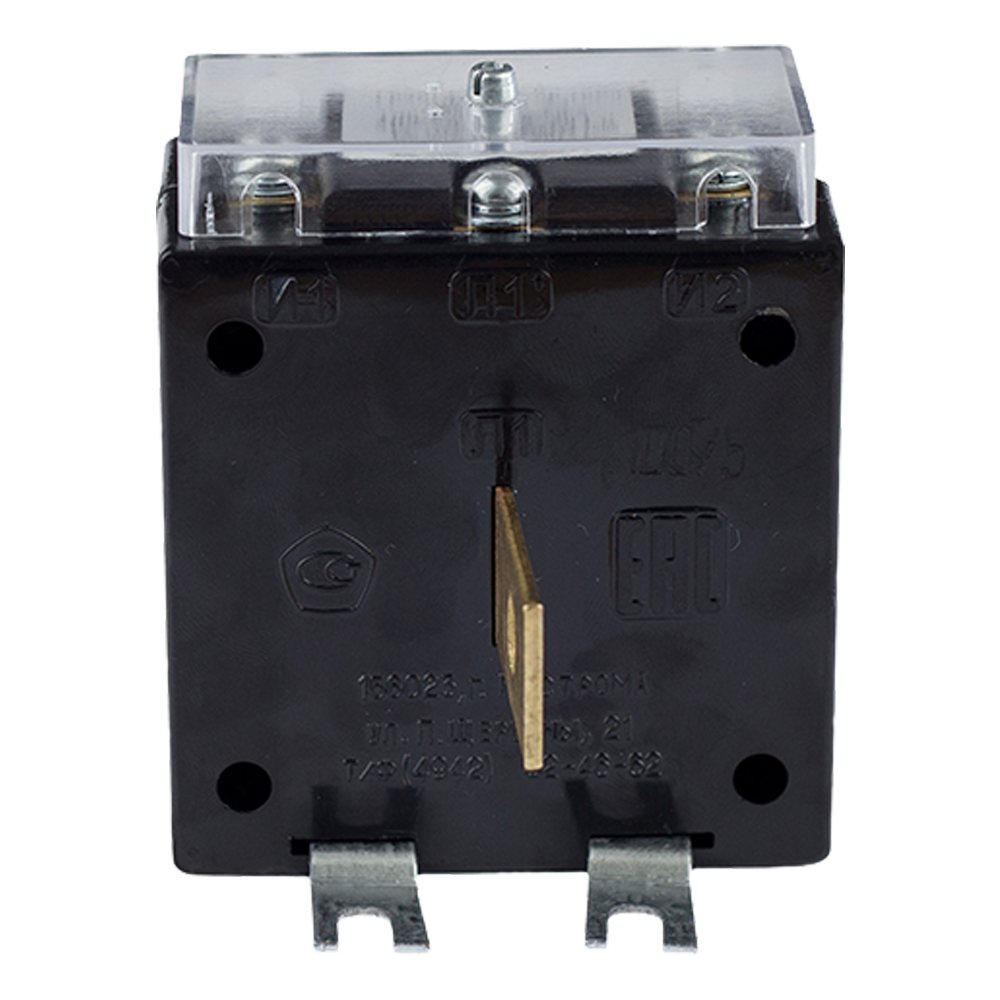

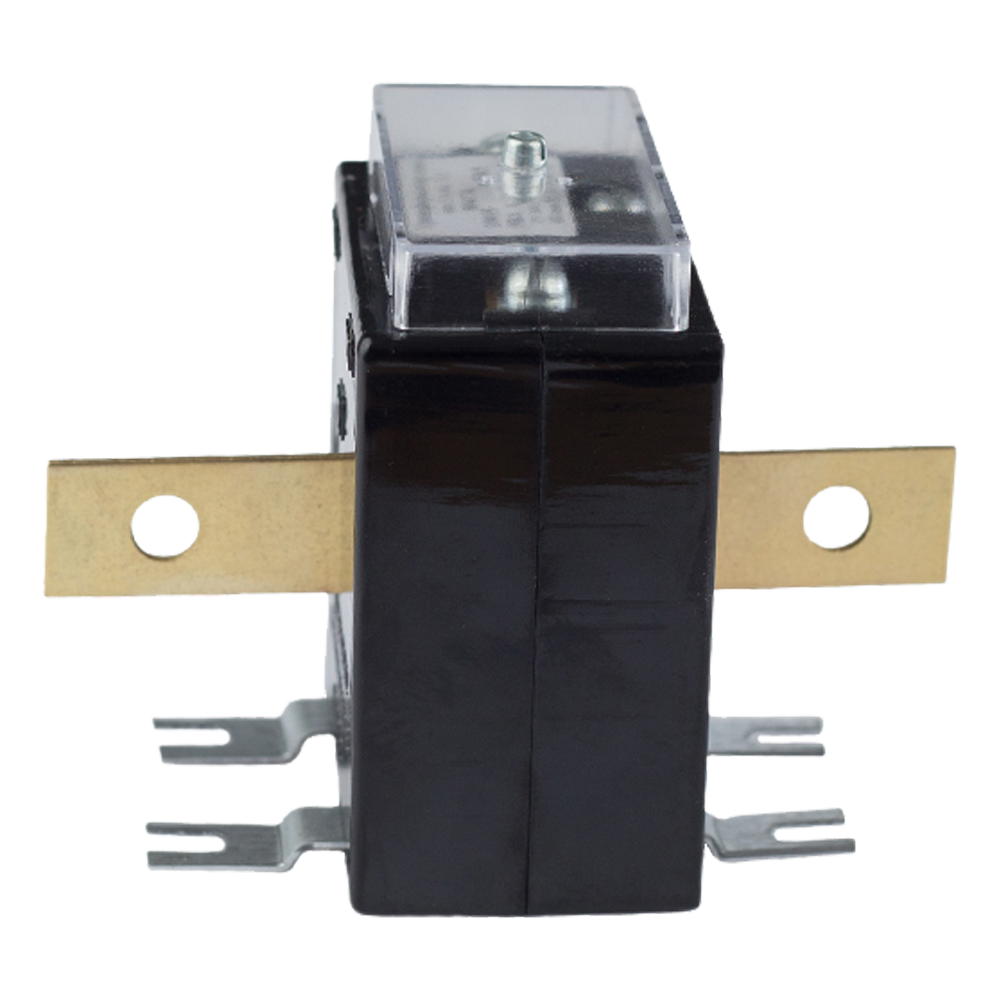

ТОП-М-0,66 трансформаторы тока (ЭЛТИ)

Скачать PDF

Тип трансформатора: Измерительный

Класс напряжения: 0,66 кВ

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Описание

Трансформаторы измерительные ТОП-М-0,66 предназначены для передачи информации измерительным приборам в установках переменного тока частоты 50 и 60 Гц с номинальным напряжением до 0,66 кВ включительно.

Трансформаторы тока ТОП-М-0,66 изготавливаются с возможностью опломбирования потенциального вывода.

Положение трансформаторов в пространстве в процессе работы может быть любым. Окружающая среда не должна содержать пыли (в том числе и токопроводящей), агрессивных паров и газов (в концентрации, достаточной для разрушения металла и изоляционных материалов).

Обмотки трансформаторов ТОП-М-0,66 выполнены на тороидальном сердечнике.
Материал корпуса - пластмасса, детали соединены саморезами.

Технические характеристики

Номинальная частота 50 Гц
Класс точности основной вторичной обмотки 0,5, 0,5S
Номинальная вторичная нагрузка 5 ВА, 10 ВА
Климатическое исполнение (диапазон рабочих температур) и категория размещения У3
Конструктивное исполнение Опорные

Структура обозначения, пример заказа

ТОП-М-0,66
0,5S
150
/5
У3

Климатическое исполнение

Номинальный вторичный ток, А

Номинальный первичный ток, А

Класс точности вторичной обмотки

Тип трансформатора

Варианты исполнений

Номинальный
первичный ток,
А

Номинальная
вторичная
нагрузка,
ВА

Класс
 точности

Размер,
мм

Масса,
кг

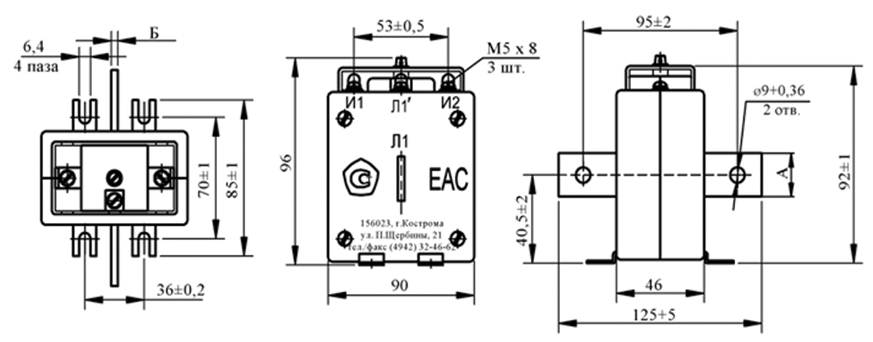

Чертеж

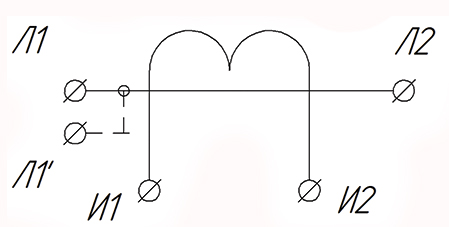

Схема

А

Б

5

5; 10

0,5; 0,5S

20

2

0,5

10-100

5; 10

0,5; 0,5S

20

2

0,45

150

5; 10

0,5; 0,5S

25

3

0,45

200-250

5; 10

0,5; 0,5S

25

3

0,5

300

5; 10

0,5; 0,5S

25

3

0,6

400

5; 10

0,5; 0,5S

25

3

0,65

Стандартный комплект поставки

  • ТОП-М-0,66 трансформаторы тока (ЭЛТИ).
  • Паспорт.
