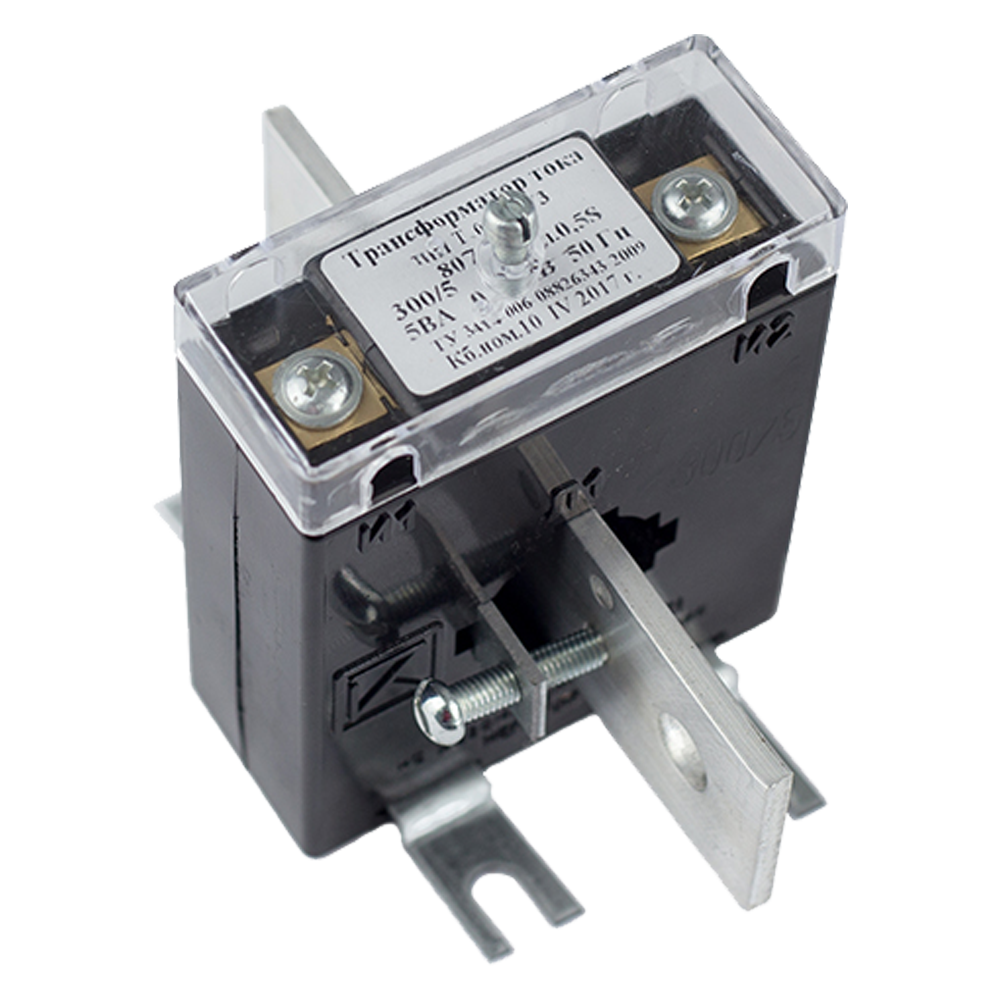

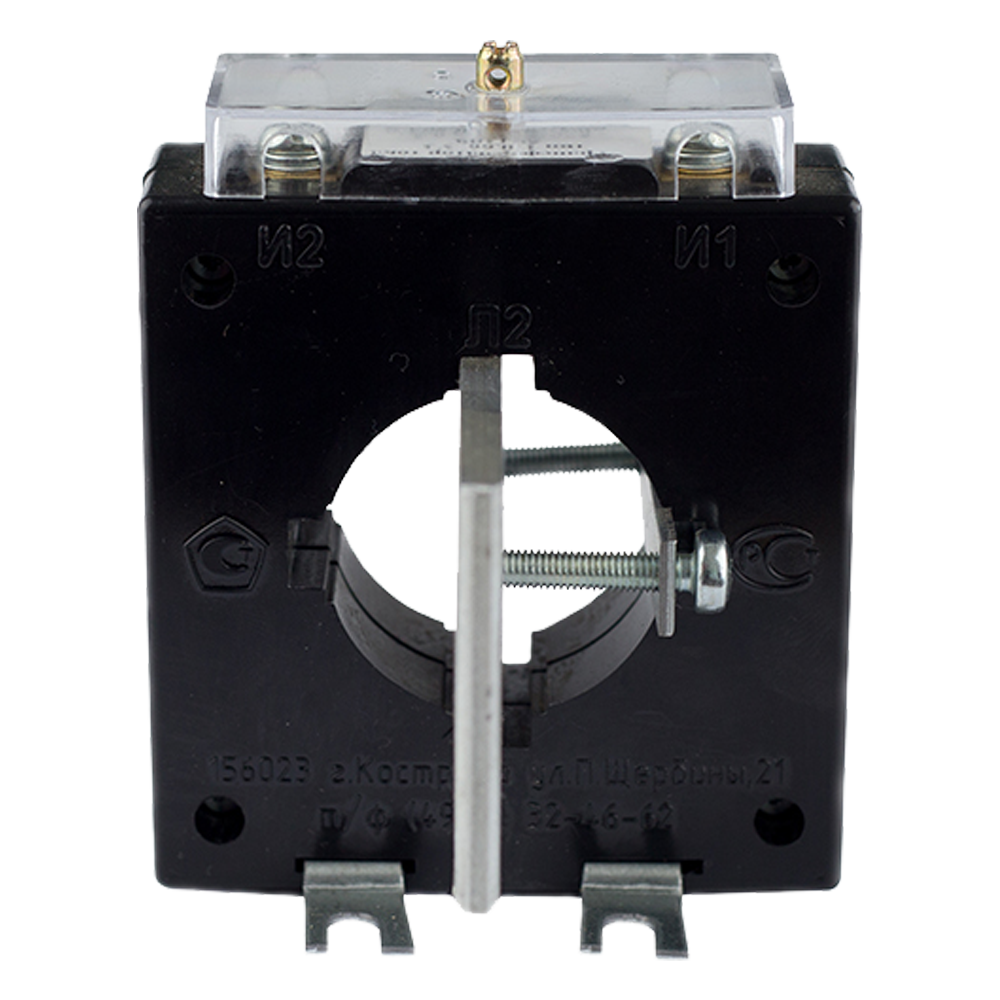

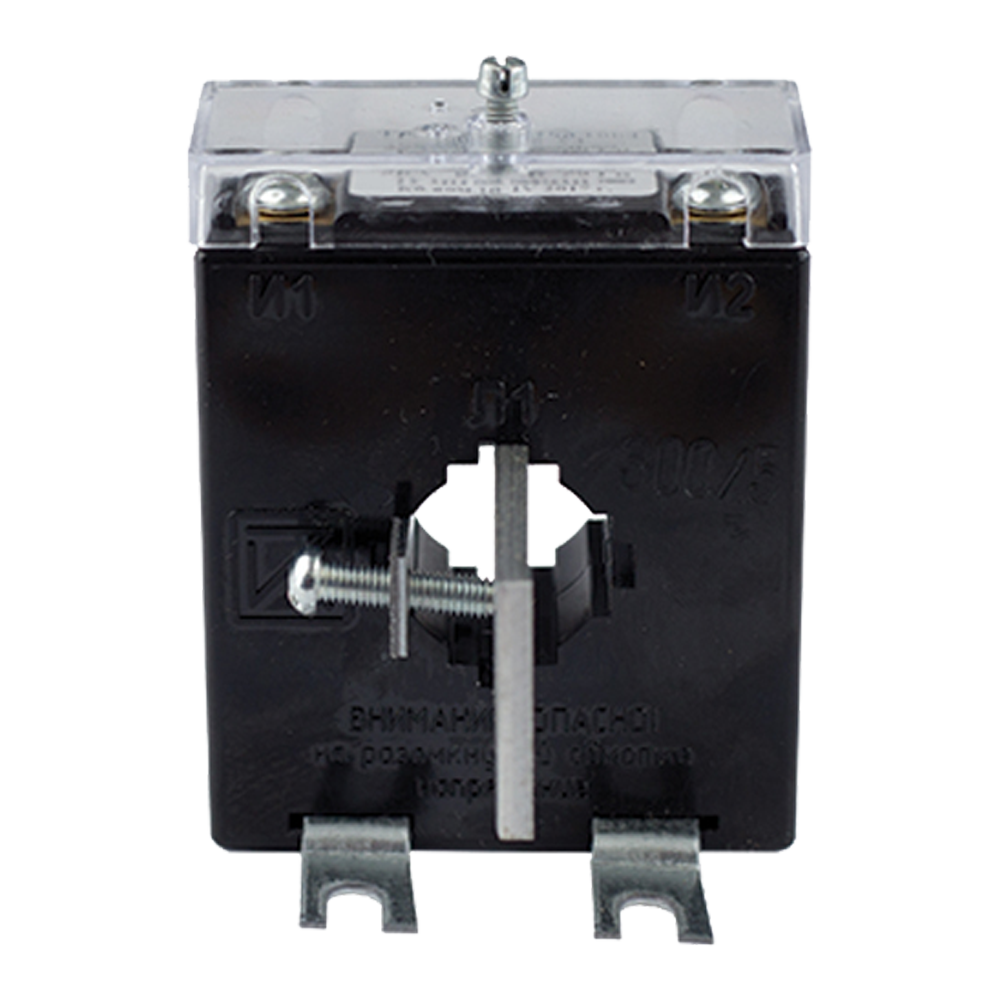

ТШП-М-0,66 трансформаторы тока

Скачать PDF

Тип трансформатора: Измерительный

Класс напряжения: 0,66 кВ

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Описание

Трансформаторы измерительные ТШП-М-0,66 предназначены для передачи информации измерительным приборам в установках переменного тока частоты 50 и 60 Гц с номинальным напряжением до 0,66 кВ включительно.

Трансформаторы тока ТШП-М-0,66 изготавливаются с возможностью опломбирования потенциального вывода.

Положение трансформаторов в пространстве в процессе работы может быть любым.

Обмотки трансформаторов ТШП-М-0,66 выполнены на тороидальном сердечнике.
Материал корпуса - пластмасса, детали соединены саморезами.

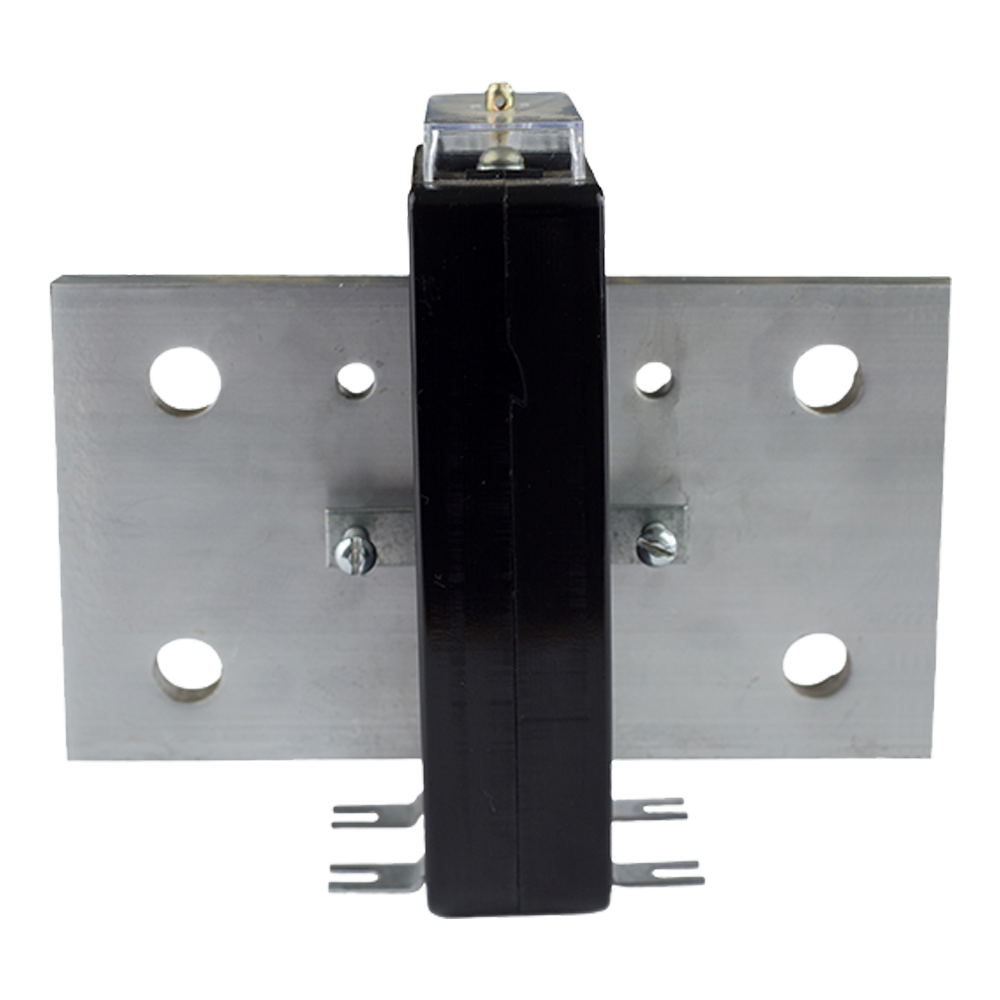

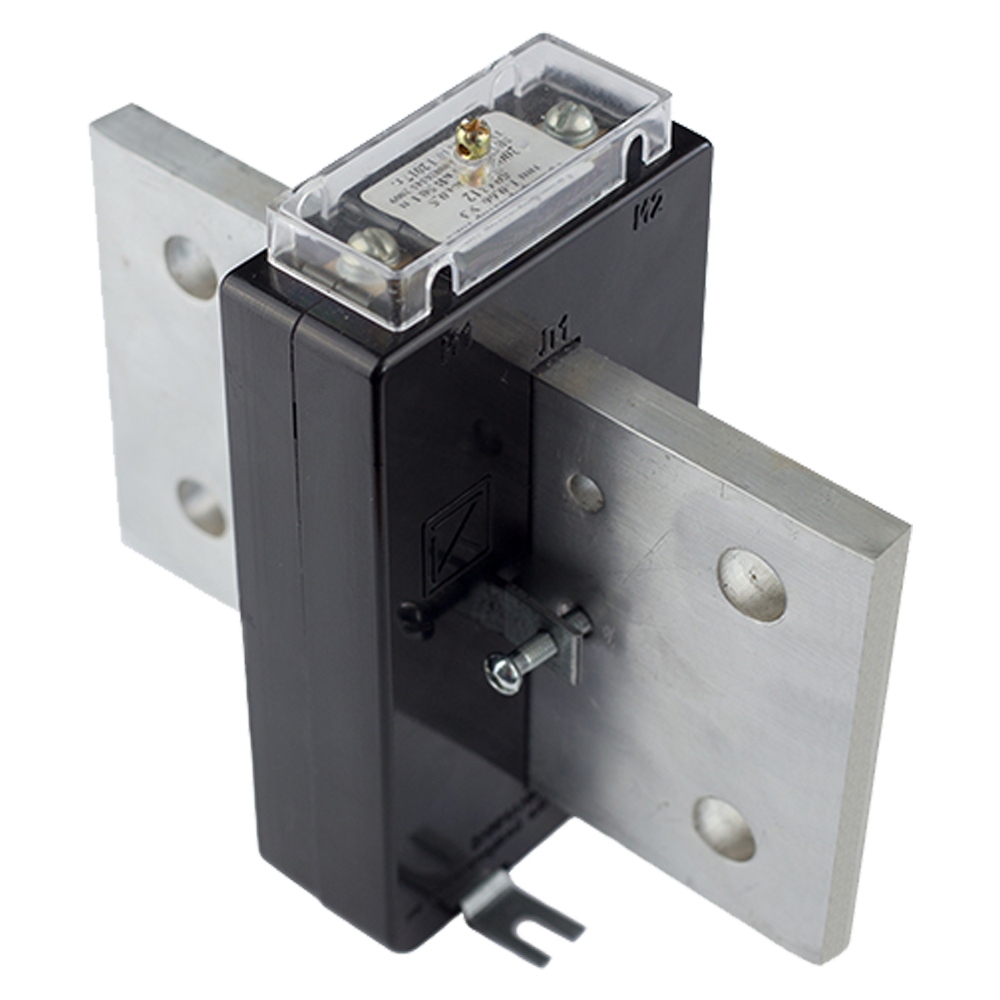

Трансформатор крепится на вставных опорах корпуса или на шине первичной обмотки.

Технические характеристики

Номинальная частота 50 Гц
Класс точности основной вторичной обмотки 0,5, 0,5S
Номинальная вторичная нагрузка 5 ВА, 10 ВА
Климатическое исполнение (диапазон рабочих температур) и категория размещения У3
Конструктивное исполнение Шинные

Структура обозначения, пример заказа

ТШП-М-0,66
0,5
750
/5
У3

Климатическое исполнение

Номинальный вторичный ток, А

Номинальный первичный ток, А

Класс точности вторичной обмотки

Тип трансформатора

Варианты исполнений

Номинальный
первичный ток,
А

Номинальная
вторичная
нагрузка,
ВА

Класс
 точности

Размер,
мм

Масса,
кг

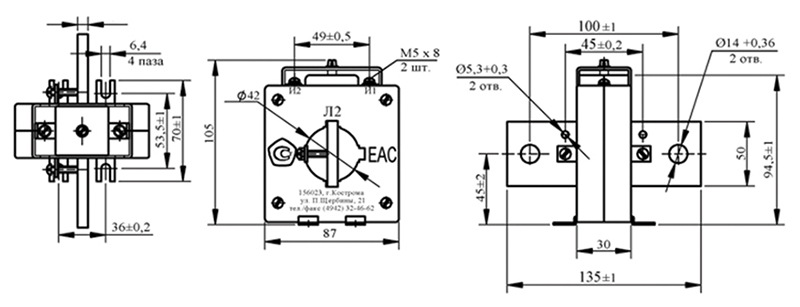

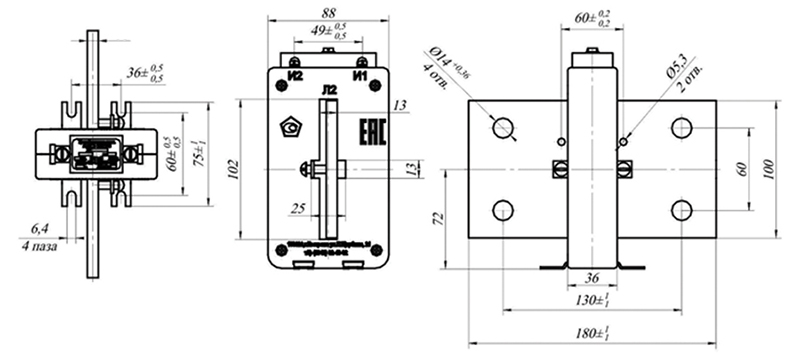

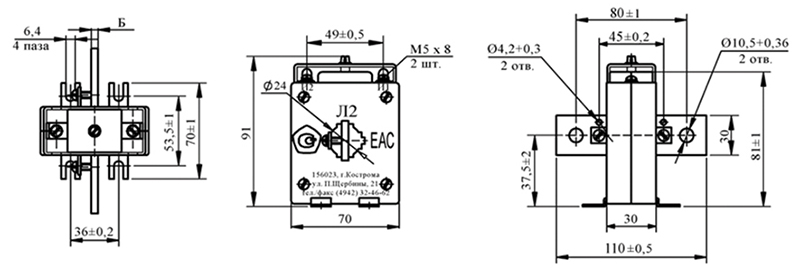

Чертеж

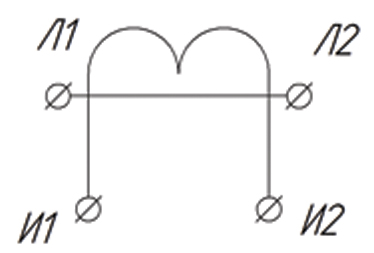

Схема

Б

с шиной

без шины

200

5

0,5

3

0,4

0,36

250

5; 10

0,5

3

0,4

0,36

300

5; 10

0,5; 0,5S

4

0,4

0,42

400

5; 10

0,5; 0,5S

5

0,6

0,52

500

5; 10

0,5; 0,5S

5

0,8

0,35

600

5; 10

0,5; 0,5S

5

0,8

0,35

750

5; 10

0,5; 0,5S

8

0,85

0,4

800

5; 10

0,5; 0,5S

8

0,85

0,4

1000

5; 10

0,5; 0,5S

6

0,88

0,53

1200

5; 10

0,5; 0,5S

8

0,98

0,53

1500

5; 10

0,5; 0,5S

10

1,1

0,56

2000

5; 10

0,5; 0,5S

12

1,25

0,63

Стандартный комплект поставки

  • ТШП-М-0,66 трансформаторы тока (ЭЛТИ).
  • Паспорт.
