Т-0,66М трансформаторы тока (ЭЛТИ)

Скачать PDF

Тип трансформатора: Измерительный

Класс напряжения: 0,66 кВ

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Описание

Трансформаторы измерительные Т-0,66М предназначены для передачи информации измерительным приборам в установках переменного тока частоты 50 и 60 Гц с номинальным напряжением до 0,66 кВ включительно.

Трансформаторы тока Т-0,66М класса точности 0,5 применяются в схемах учёта электроэнергии при расчётах с потребителями, класса точности 0,5S используются для коммерческого учёта электроэнергии.

Модернизированные трансформаторы Т-0,66М рассчитаны для работы в закрытых помещениях с климатом, не предполагающим резких смен температуры. При этом диапазон температуры окружающей среды, подходящий для бесперебойной работы от -60°C до +40°C.

Положение трансформатора в пространстве в процессе работы может быть любым. Окружающая среда не должна содержать пыли (в том числе и токопроводящей), агрессивных паров и газов (в концентрации, достаточной для разрушения металла и изоляционных материалов).

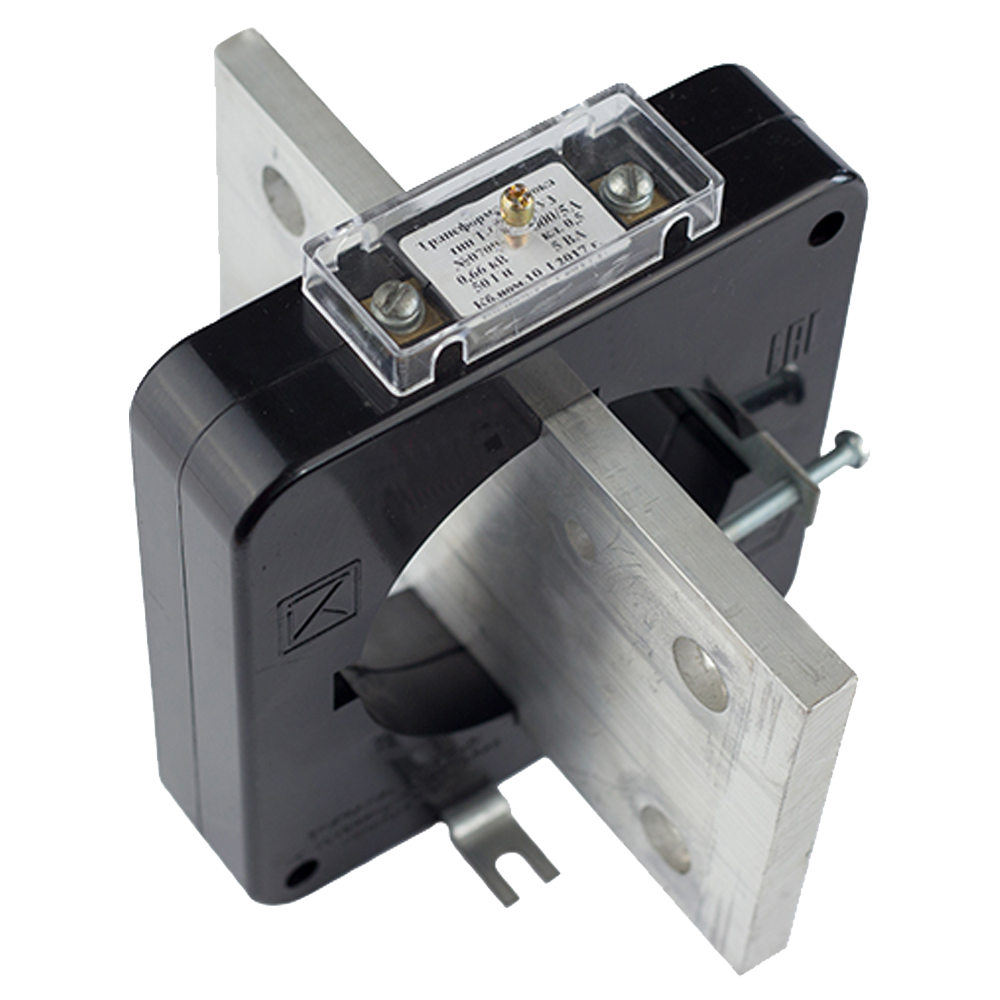

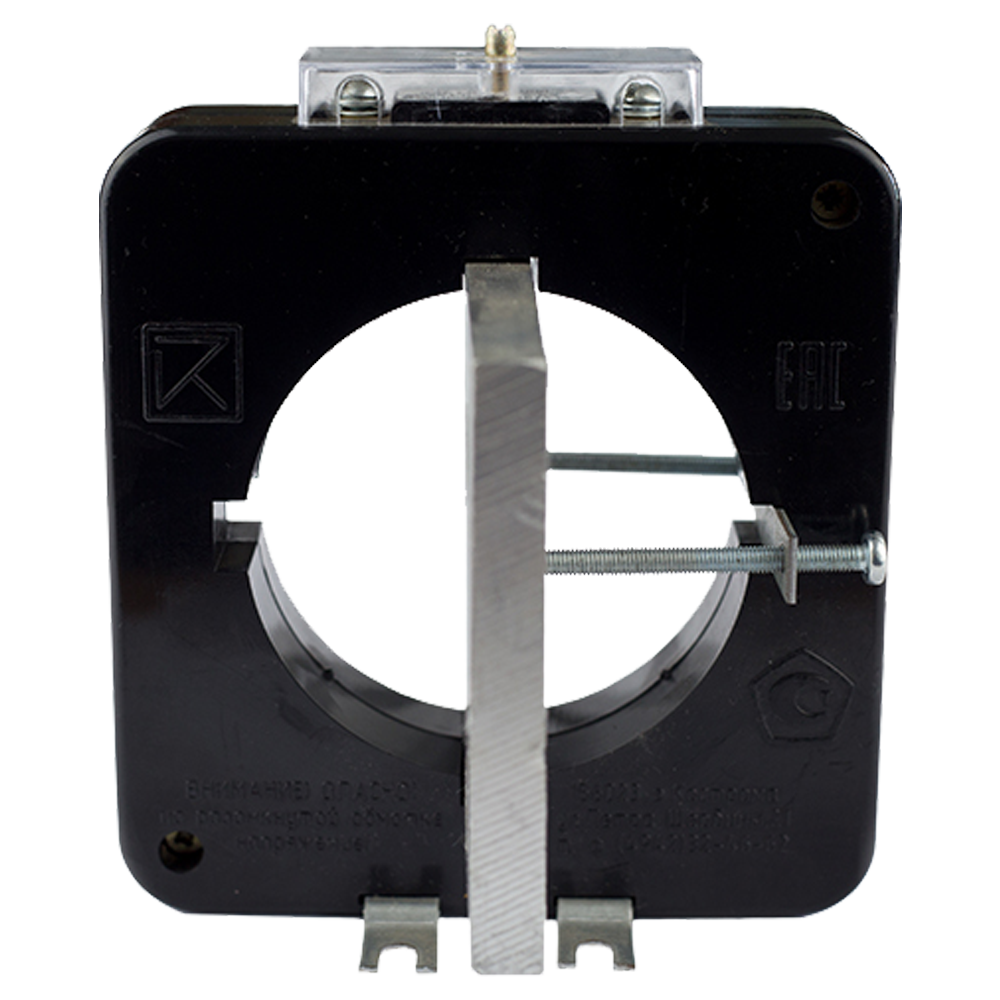

Трансформатор выполнен в корпусе из самозатухающего пластика с прозрачной крышкой, закрывающей контакты. Т-0,66M поставляются с алюминиевыми шинами 5/30 мм и планками для крепления. Для удобства монтажа контакты вторичной обмотки выполнены парными. Предусмотрен монтаж трансформаторов, как на лапы, так и без лап – на шине.

Технические характеристики

Номинальная частота 50 Гц
Класс точности основной вторичной обмотки 0,5, 0,5S
Номинальная вторичная нагрузка 5 ВА, 10 ВА
Климатическое исполнение (диапазон рабочих температур) и категория размещения У3
Конструктивное исполнение Шинные

Структура обозначения, пример заказа

Т-0,66М
0,5
1200
/5
У3

Климатическое исполнение

Номинальный вторичный ток, А

Номинальный первичный ток, А

Класс точности вторичной обмотки

Тип трансформатора

Варианты исполнений

Номинальный
первичный ток,
А

Номинальная
вторичная
нагрузка,
ВА

Класс
 точности

Размер,
мм

Масса,
кг

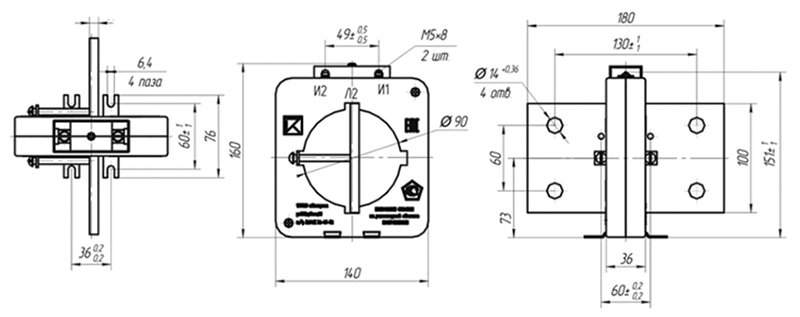

Чертеж

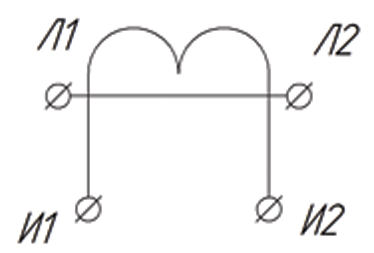

Схема

А

Б

с шиной

без шины

1000

5; 10

0,5; 0,5S

-

6

0,88

0,53

1200

5; 10

0,5; 0,5S

-

8

0,98

0,53

1500

5; 10

0,5; 0,5S

-

10

1,1

0,56

2000

5; 10

0,5; 0,5S

-

12

1,25

0,63

Стандартный комплект поставки

  • Трансформатор Т-0,66М трансформаторы тока (ЭЛТИ).
  • Паспорт.
