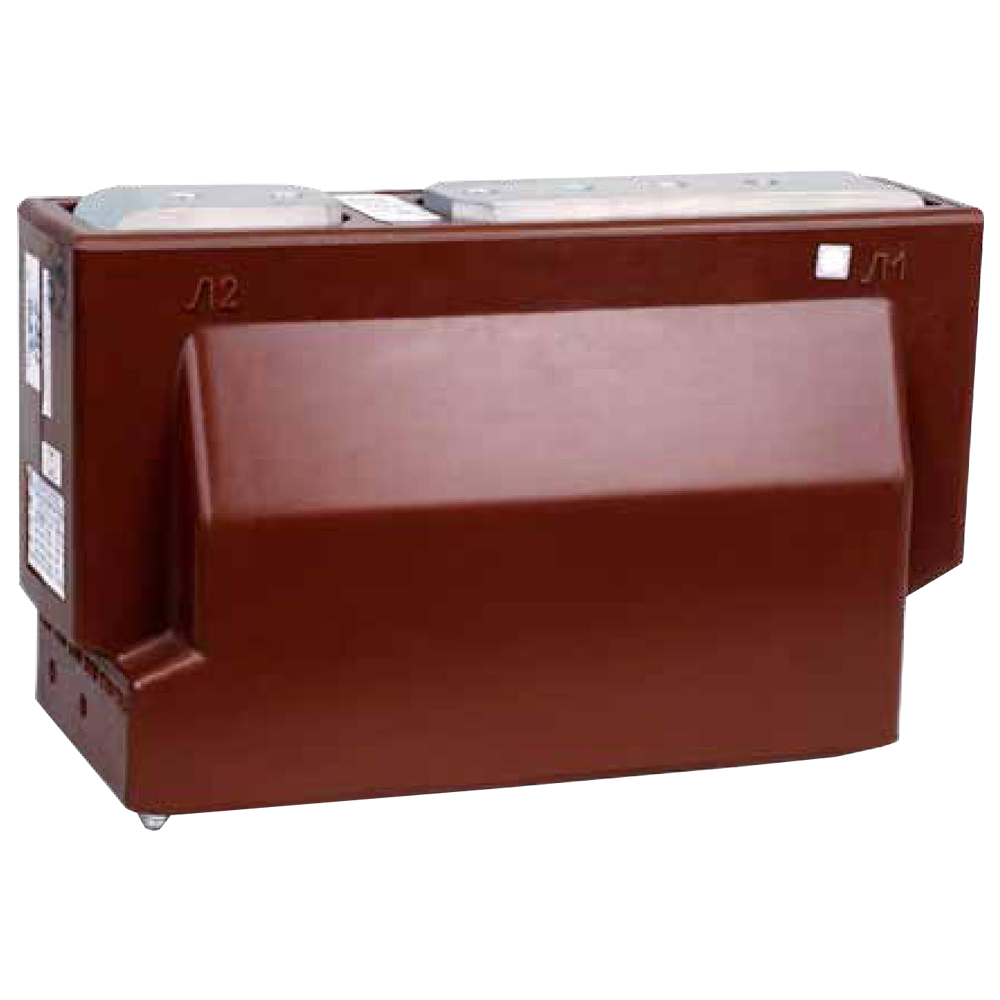

ТОЛ-10-9 трансформаторы тока опорные

Скачать PDF

Тип трансформатора: Измерительный

Класс напряжения: 10 кВ

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Описание

Трансформаторы тока ТОЛ-10-9 предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.

Особенности:

  • Трансформаторы ТОЛ-10-9 изготавливаются в исполнении УХЛ и Т категории размещения 2 по ГОСТ 15150.
  • Срок службы 30 лет.
  • Рабочее положение - любое.
  • Трансформаторы для дифференциальной защиты поставляются по специальному заказу.
  • Межповерочный интервал -16 лет

Технические характеристики

Наименование

Значение

ТОЛ-10-9.1-2 (9.2-2)
ТОЛ-10-9.5-2 (9.6-2)

ТОЛ-10-9.1-3 (9.2-3)
ТОЛ-10-9.1-4 (9.2-4)
ТОЛ-10-9.5-3 (9.6-3)
ТОЛ-10-9.5-4 (9.6-4)

ТОЛ-10-9.3-2 (9.4-2)
ТОЛ-10-9.7-2 (9.8-2)

Номинальное напряжение

10 кВ или 11 кВ*

Наибольшее рабочее напряжение

12 кВ

Номинальная частота переменного тока

50 Гц или 60 Гц*

Номинальный первичный ток

5 А, 10 А, 15 А, 20 А, 30 А, 40 А, 50 А, 75 А, 80 А, 100 А, 150 А, 200 А, 300 А, 400 А, 600 А, 750 А, 800 А, 1000 А, 1200 А, 1500 А, 2000 А

Номинальный вторичный ток

1 А или 5 А

Количество вторичных обмоток

2

3, 4

2

Класс точности  вторичной обмотки

0,2S; 0,2; 0,5S; 0,5 (для измерений)

5Р; 10Р (для защиты)

Номинальная вторичная нагрузка:

 - вторичной обмотки для измерений
при cos q> = 1;
при cos <р = 0,8

от 1 до 2,5 ВА**
от 1 до 30 ВА** (10)

 - вторичной обмотки для защиты, при cos ф = 0,8

от 1 до 30 ВА** (15)

Номинальная предельная кратность
вторичной обмотки для защиты, не менее

10

Номинальный коэффициент безопасности приборов обмот­ки для измерений в классе точности 0,5, не более

15

Номинальный коэффициент безопасности приборов обмот­ки для измерений в классе точности 0,2; 0,5S; 0,2S, не более

10

Односекундный ток термической стойкости, при номи­нальном первичном токе

5 А

0,4 кА

-

10 А

0,78 кА

2,5 кА

15 А

1,2 кА

3 кА

20 А

1,56 кА

5 кА

30 А

2,5 кА

10 кА

40 А

3 кА

10 кА

50 А

5 кА

20 кА

75 А

5,85 кА

31,5 кА

80 А

6,23 кА

-

100 А

10 кА

40 кА

150 А

12,5 кА

40 кА

200 А

20 кА

40 кА

300-400 А

40 кА

31,5 кА

-

600-2000 А

40 кА

-

Ток электродинамической стойкости, при номинальном первичном токе

5 А

1 кА

-

10 А

1,97 кА

6,3 кА

15 А

3 кА

7,6 кА

20 А

3,93 кА

12,8 кА

30 А

6,25 кА

26 кА

40 А

7,56 кА

26 кА

50 А

12,8 кА

52 кА

75 А

14,7 кА

81 кА

80 А

15,7 кА

-

100 А

25,5 кА

102 кА

150 А

31,8 кА

102 кА

200 А

51 кА

102 кА

300-400 А

102 кА

81 кА

-

600-2000 А

102

-

* Только для поставок на экспорт.
** Значение уточняется в заказе. В скобках указаны стандартные вторичные нагрузки.

Структура обозначения, пример заказа

ТОЛ-10
9.2
2
/0,2S
/10P
1000
5
УХЛ2

Климатическое исполнение: УХЛ2, Т2

Номинальный вторичный ток: 1 А, 5 А

Номинальный первичный ток: 5 А, 10 А, 15 А, 20 А, 30 А, 40 А, 50 А, 75 А, 80 А, 100 А, 150 А, 200 А, 300 А, 400 А, 600 А, 750 А, 800 А, 1000 А, 1200 А, 1500 А, 2000 А

Класс точности обмотки №2

Класс точности обмотки №1

Количество вторичных обмоток: 2, 3 или 4

Конструктивное исполнение (см. Варианты исполнений)

Тип трансформатора

Варианты исполнений

Конструктивное
исполнение

Номинальный
первичный ток, А

Размеры, мм

Масса,
max, кг

L

В

h

ТОЛ-10-9.1-2 (рис. 2)

ТОЛ-10-9.2-2 (рис. 1)

5-15

270

40

26

19

20-200

35

300-800

40

28

1000

32

1200-2000

60

38

21

ТОЛ-10-9.3-2 (рис. 2)



10-200

40

26

19

ТОЛ-10-9.4-2 (рис. 1)

ТОЛ-10-9.7-2 (рис. 4)

ТОЛ-10-9.8-2 (рис. 3)



5-15

40

26

19

ТОЛ-10-9.5-2 (рис. 4)

ТОЛ-10-9.6-2 (рис. 3)



20-200

35

300-800

40

28

1000

32

1200-2000

60

38

21

ТОЛ-10-9.1-3 (рис. 6)

ТОЛ-10-9.2-3 (рис. 5)

5; 15-400

300

40

26

22

10

22

600-1000

32

1200-2000

60

38

25

ТОЛ-10-9.5-3 (рис. 8)

ТОЛ-10-9.6-3 (рис. 7)

5; 15-400

40

26

22

10

22

600-1000

32

1200-2000

60

38

25

ТОЛ-10-9.1-4 (рис. 11)

5; 15-400

375

40

26

29

ТОЛ-10-9.2-4 (рис. 9)

10

22

ТОЛ-10-9.1-4 (рис. 10, 11)

600-1000

32

ТОЛ-10-9.2-4 (рис. 9, 10)

1200-2000

60

38

32

ТОЛ-10-9.5-4 (рис. 13)

5; 15-400

40

26

29

ТОЛ-10-9.6-4 (рис. 12)

10

22

ТОЛ-10-9.5-4 (рис. 10, 13)

600-1000

32

ТОЛ-10-9.6-4 (рис. 10, 12)

1200-2000

60

38

32

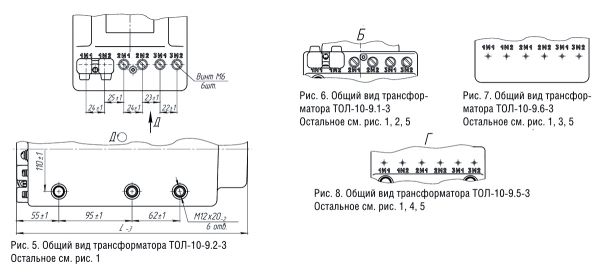

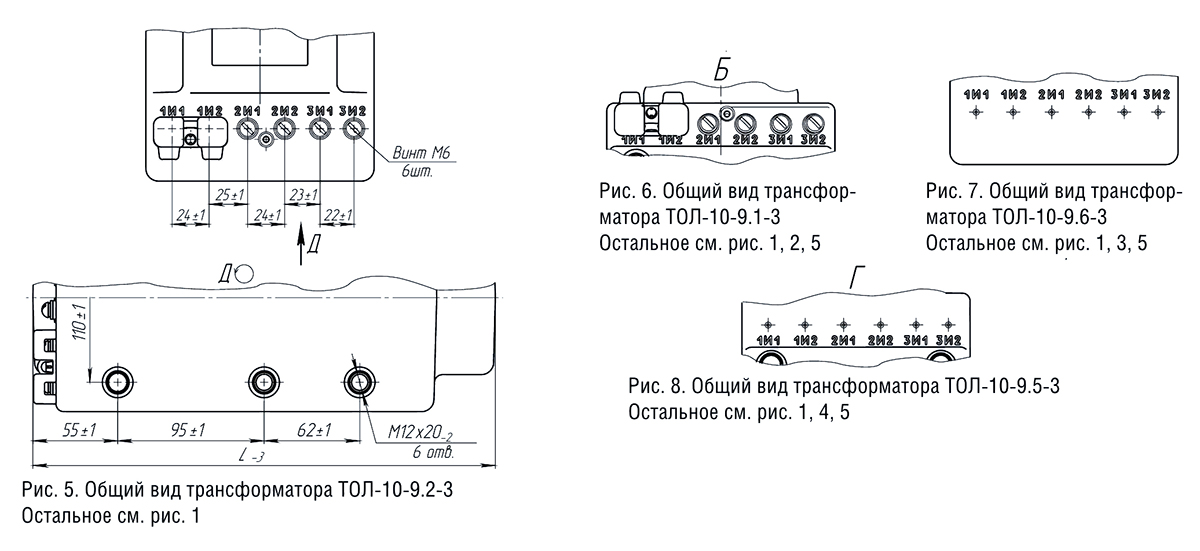

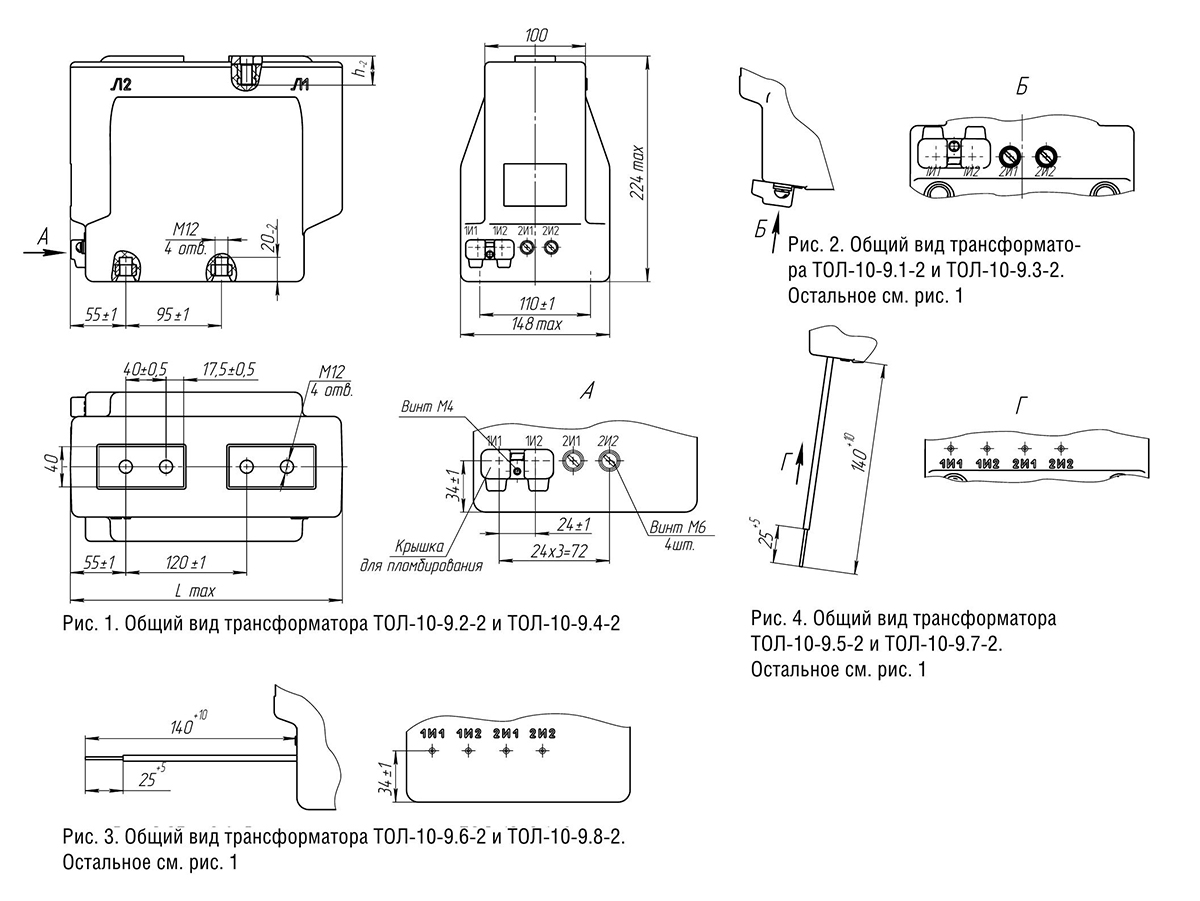

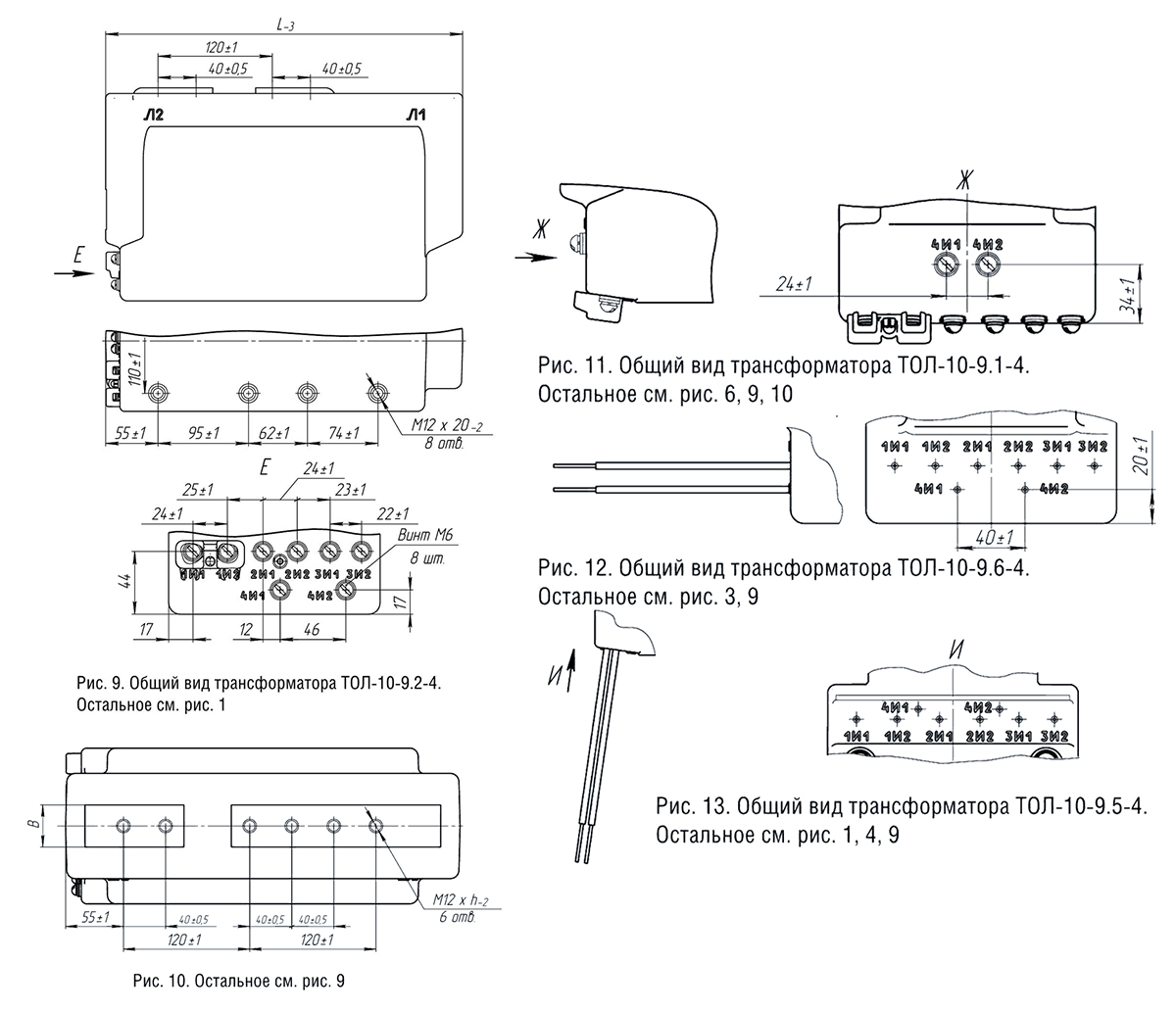

Габаритные чертежи

Стандартный комплект поставки

  • ТОЛ-10-9 трансформаторы тока опорные.
  • Паспорт.
