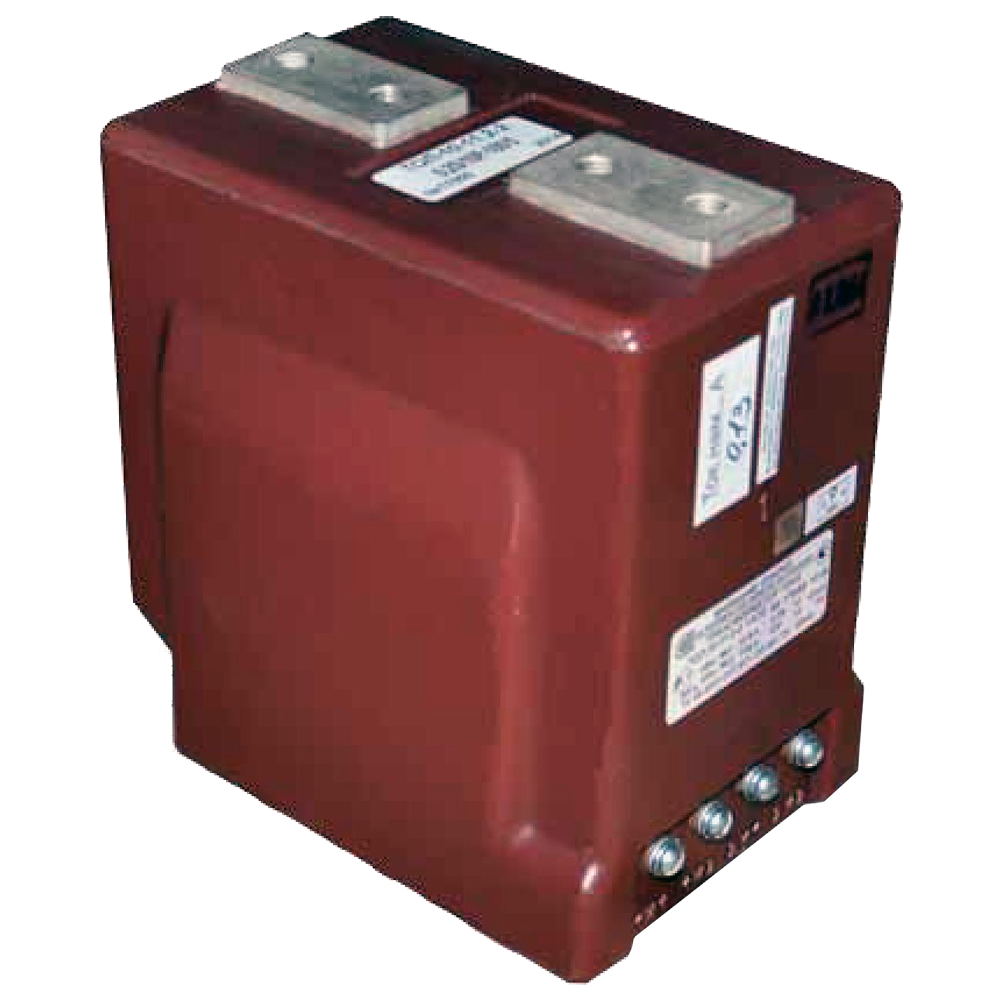

ТОЛ-10-11 трансформаторы тока опорные

Скачать PDF

Тип трансформатора: Измерительный

Класс напряжения: 10 кВ

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Описание

Трансформаторы тока ТОЛ-10-11 предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.

Трансформаторы  ТОЛ-10-11 могут эксплуатироваться в электроустановках, подвергающихся воздействию грозовых перенапряжений при обычных мерах грозозащиты.

Трансформаторы выполнены в виде опорной конструкции. Содержат магнитопроводы, первичную и вторичные обмотки.  Каждая вторичная обмотка находится на своем магнитопроводе.

Обмотка, предназначенная для измерения и учета электроэнергии, обозначается №1; обмотка для питания цепей защиты, автоматики, сигнализации и управления - №2.

Первичная и вторичные обмотки трансформаторов залиты эпоксидным компаундом, что обеспечивает электрическую изоляцию и защиту обмоток от проникновения влаги и механических повреждений.

Трансформаторы ТОЛ-10-11 комплектуются защитными прозрачными крышками для раздельного пломбирования вторичных выводов.

Технические характеристики

Номинальное напряжение

10 кВ или 11 кВ*

Наибольшее рабочее напряжение

12 кВ

Номинальная частота переменного тока

50 Гц или 60 Гц*

Номинальный вторичный ток

1 А или 5 А

Номинальный первичный ток

5 – 2000 А

Количество вторичных обмоток

2

Класс точности вторичной обмотки

0.2S; 0,2; 0.5S; 0,5 (для измерений)

5Р; 10Р (для защиты)

Номинальная вторичная нагрузка, В-А:

 - вторичной обмотки для измерений

при cos ф = 1
при cos ф = 0,8

1; 2; 2,5
3; 5; 10; 15; 20; 25; 30 **(10)

 - вторичной обмотки для защиты при cos ф = 0,8

3; 5; 10; 15; 20; 25; 30 **(15)

Номинальная предельная кратность вторичной обмотки для за­щиты
(при номинальной вторичной нагрузке 15 В-A), не менее

10

Номинальный коэффициент безопасности приборов вторичной обмотки для измерений (при номинальной вторичной нагрузке 10 ВА), не более, в классах точности при номинальном первич­ном токе:

5-400 А (0,2S; 0,2; 0,5S; 0,5)

10 А

600-2000 А (0,2S; 0,2; 0,5S)

10 А

600-2000 А (0,5)

15

Испытательное напряжение:

 - одноминутное промышленной частоты
 - грозового импульса

42 кВ
75 кВ

Односекундный ток термической стойкости, при номиналь­ном первичном токе:

5 А

0,40 кА

10 А

0,78 кА

15 А

1,20 кА

20 А, 25 А

1,56 кА

30 А

2,5 кА

40 А

3,0 кА

50 А

5,0 кА

75 А

5,85 кА

80 А

6,23 кА

100 А

10,0 кА

150 А

12,50 кА

200 А, 250 А

20,0 кА

300 - 2000 А

40,0 кА

Ток электродинамической стойкости, при номинальном первичном токе:

5 А

1,0 кА

10 А

1,97 кА

15 А

3,0 кА

20 А, 25 А

3,93 кА

30 А

6,25 кА

40 А

7,56 кА

50 А

12,80 кА

75 А

14,70 кА

80 А

15,70 кА

100 А

25,50 кА

150 А

31,80 кА

200 А, 250 А

51,0 кА

300 - 2000 А

102,0 кА

* Только для поставок на экспорт.
** В соответствии с заказом, в скобках указаны стандартные вторичные нагрузки.

Возможно изготовление трансформаторов с параметрами отличными от номинальных. Трансформаторы могут изготавливаться с выводами вторичных обмоток из гибкого многожильного провода. Длина выводов вторичных обмоток оговаривается в заказе.

Структура обозначения, пример заказа

ТОЛ-10-11
2
2
/0,5S
/10P
200
5
УХЛ2

Климатическое исполнение: УХЛ2

Номинальный вторичный ток: 1 А, 5 А

Номинальный первичный ток: 5 А, 10 А, 15 А, 20 А, 30 А, 40 А, 50 А, 75 А, 80 А, 100 А, 150 А, 200 А, 300 А, 400 А, 600 А, 750 А, 800 А, 1000 А, 1200 А, 1500 А, 2000 А

Класс точности обмотки №2

Класс точности обмотки №1

Количество вторичных обмоток: 1 или 2

Конструктивное исполнение: 1 - базовое исполнение на опорной поверхности; 2 - базовое исполнение НЕ на опорной поверхности; 19 - на опорной поверхности с изоляц. барьерами; 20 - НЕ на опорной поверхности с изоляц. барьерами

Тип трансформатора

Варианты исполнений

Исполнение

Номинальный первичный ток, А

В, мм

Рисунок

Масса max, кг

ТОЛ-10-11.2-2

5; 10; 300-600

40

1

17

15-200

36

750-2000

60

2

19

ТОЛ-10-11.1-2

5; 10; 300-600

15-200

750-2000

40

3

19

36

60

3,2

ТОЛ-10-11.20-2

5; 10; 300-600

40

4

1 7

15-200

36

19

750-2000

60

4,2

ТОЛ-10-11.19-2

5; 10; 300-600

40

5

17

15-200

36

750-2000

60

5,3

19

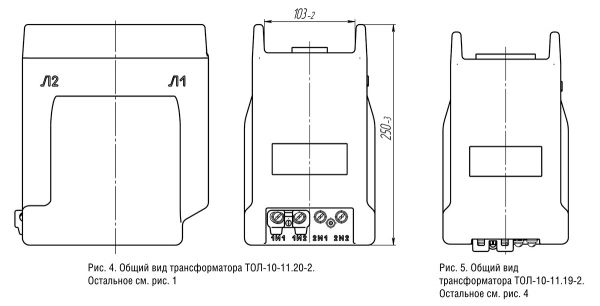

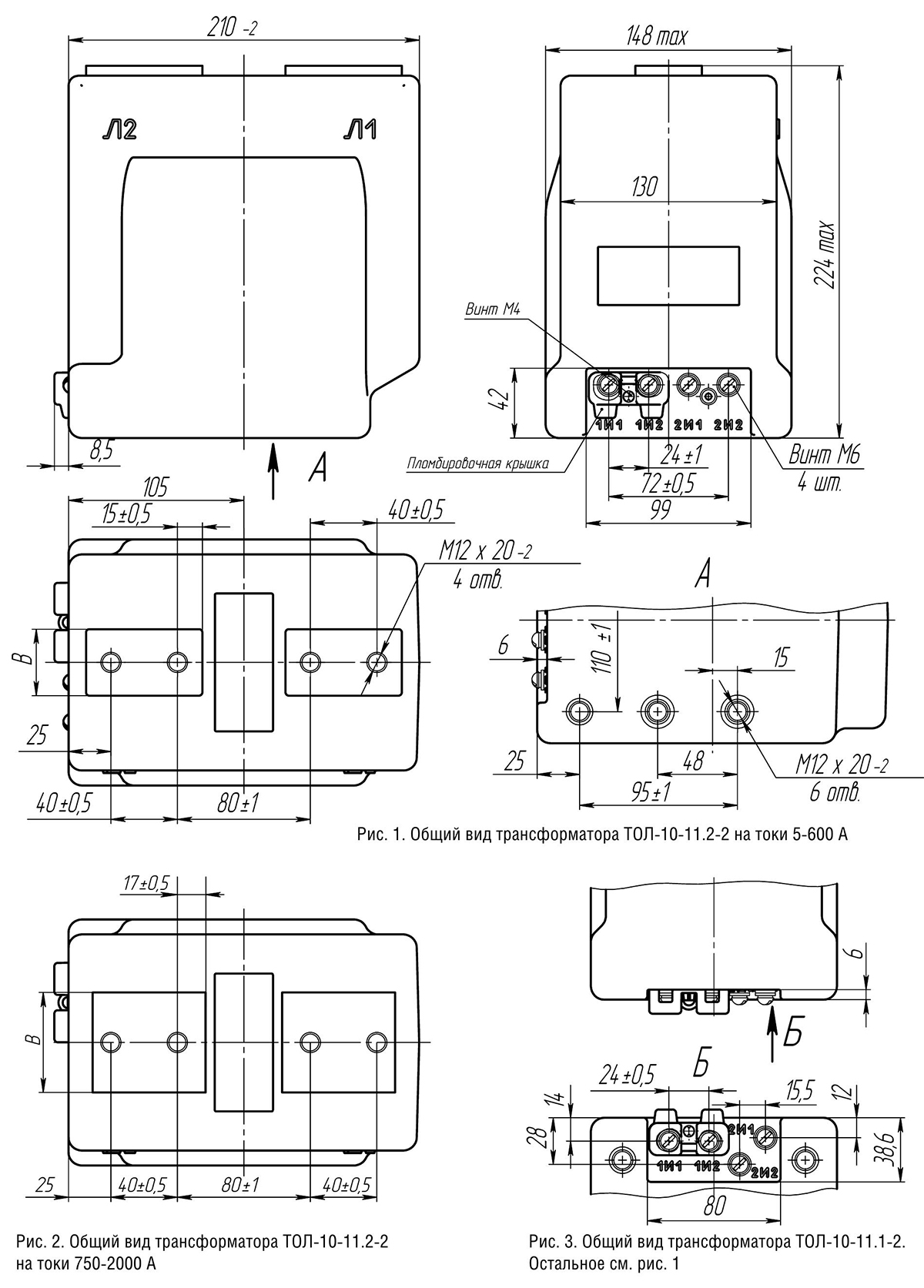

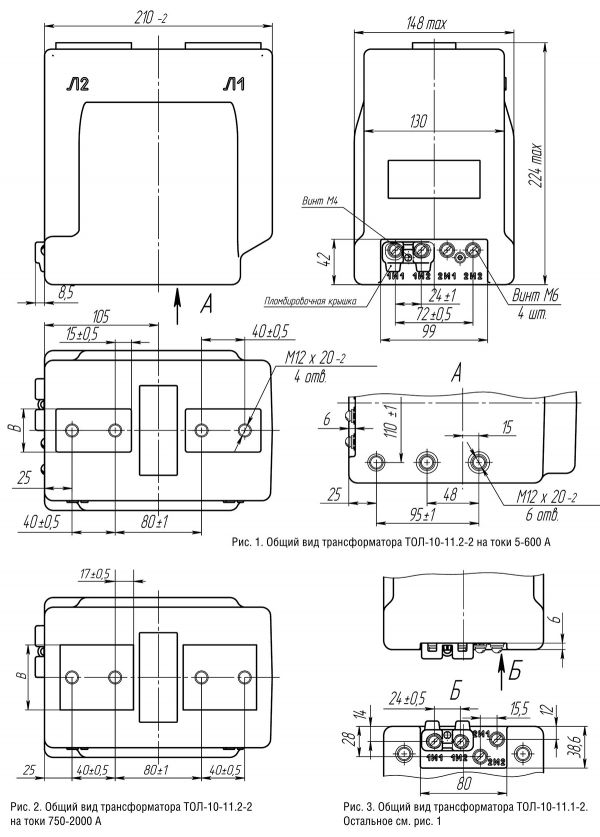

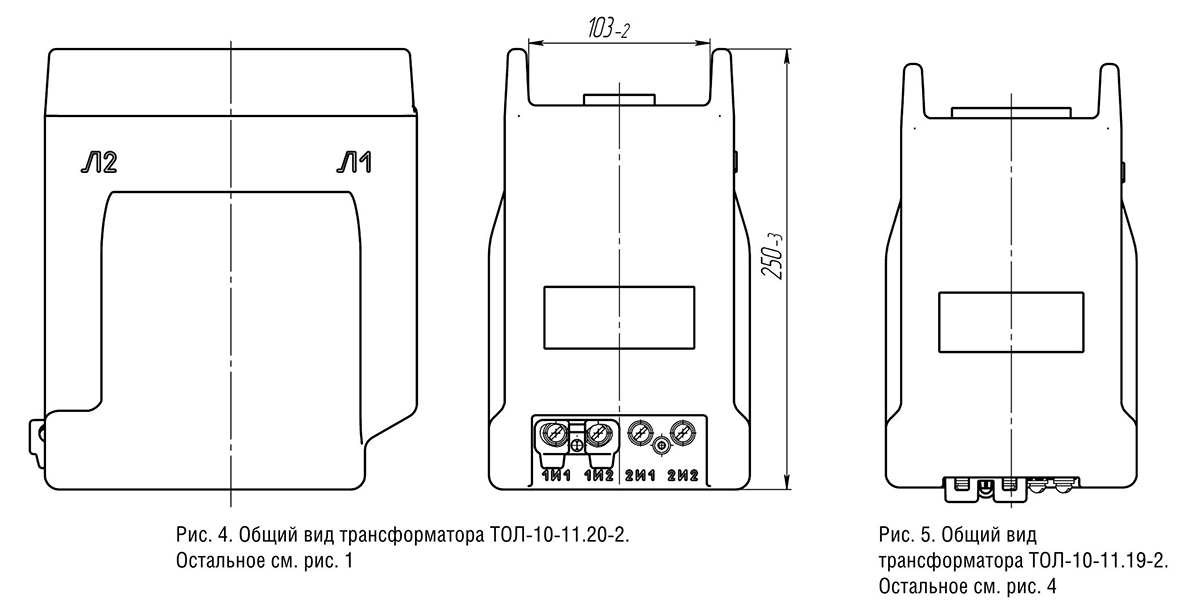

Габаритные чертежи

Стандартный комплект поставки

  • ТОЛ-10-11 трансформатор тока опорный.
  • Паспорт.
