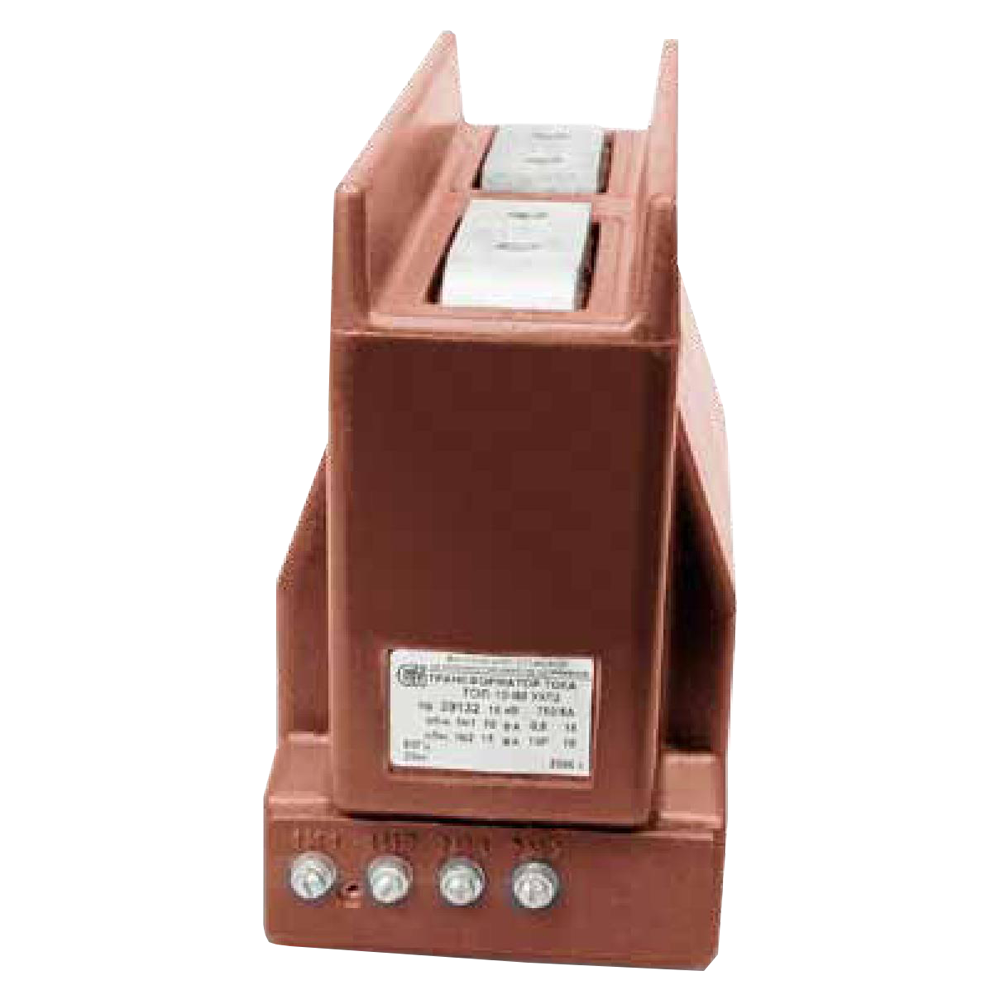

ТОЛ-10-1М трансформаторы тока опорные

Скачать PDF

Тип трансформатора: Измерительный

Класс напряжения: 10 кВ

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Описание

Трансформаторы тока ТОЛ-10-1М-2, ТОЛ-10-1М-3, ТОЛ-10-1М-4 отличаются количеством вторичных обмоток (2, 3 и 4 соответственно) и предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.

Трансформаторы ТОЛ-10-1М могут изготавливаться с выводами вторичных обмоток из гибкого многожильного провода. Длина выводов вторичных обмоток оговаривается в заказе.

Измерительные трансформаторы данной серии комплектуется прозрачными крышками для раздельной пломбировки выводов вторичной обмотки и опорной плитой (только для ТОЛ-10-1M-2).

Технические характеристики

Номинальное напряжение

10 кВ или 11 кВ*

Наибольшее рабочее напряжение

12 кВ

Номинальная частота переменного тока

50 Гц или 60 Гц*

Номинальный вторичный ток

1 А или 5 А

Номинальный первичный ток

5 А, 10 А, 15 А, 20 А, 30 А, 40 А, 50 А, 75 А, 80 А, 100 А, 150 А, 200 А, 250 А, 300 А, 400 А, 600 А, 750 А, 800 А, 1000 А, 1200 А, 1500 А, 2000 А

Количество вторичных обмоток

2, 3, 4

Класс точности вторичной обмотки

0,2S; 0,2; 0,5S; 0,5 (для измерений);

5Р; 10Р (для защиты)

Номинальная вторичная нагрузка вторичной обмотки для измерений

1 ВА; 2 ВА; 2,5 ВА, при cos φ=1;

3 ВА; 5 ВА; 10 ВА; 15 ВА; 20 ВА; 25 ВА; 30 ВА **(10ВА), при cos φ=0,8

Номинальная вторичная нагрузка вторичной обмотки  для защиты

3 ВА; 5 ВА; 10 ВА; 15 ВА; 20 ВА; 25 ВА; 30 ВА **(15 ВА), при cos φ=0,8

Номинальная предельная кратность вторичной обмотки для защиты, не менее

10

Номинальный коэффициент безопасности приборов вторичной обмотки для измерений, не более, в классах точности:

0,5

0,2; 0,5S; 0,2S

15

10

Односекундный ток термической стойкости,  при номиналь­ном первичном токе:

5 А

0,40 кА

10 А

0,78 кА

15 А

1,20 кА

20 А

1,56 кА

30 А

2,5 кА

40 А

3,0 кА

50 А

5,0 кА

75 А

5,85 кА

80 А

6,23 кА

100 А

10,0 кА

150 А

12,50 кА

200 А, 250 А

20,0 кА

300 А, 400 А

40,0 31,50 кА

600–2000 А

40,0 кА

Ток электродинамической стойкости, при номинальном первичном токе:

5 А

1,0 кА

10 А

1,97 кА

15 А

3,0 кА

20 А

3,93 кА

30 А

6,25 кА

40 А

7,56 кА

50 А

12,80 кА

75 А

14,70 кА

80 А

15,70 кА

100 А

25,50 кА

150 А

31,80 кА

200 А, 250 А

51,0 кА

300 А, 400 А

102,0 81,0 кА

600–2000 А

102,0 кА

* Только для поставок на экспорт. ** В соответствии с заказом, в скобках указаны стандартные вторичные нагрузки.

Структура обозначения, пример заказа

ТОЛ-10-1М
4
/0,2S
/0,5
/10P
/10P
/600
5
УХЛ2

Климатическое исполнение

Номинальный вторичный ток: 1 А, 5 А

Номинальный первичный ток: 5 А, 10 А, 15 А, 20 А, 30 А, 40 А, 50 А, 75 А, 80 А, 100 А, 150 А, 200 А, 250 А, 300 А, 400 А, 600 А, 750 А, 800 А, 1000 А, 1200 А, 1500 А, 2000 А

Класс точности обмотки №4

Класс точности обмотки №3

Класс точности обмотки №2

Класс точности обмотки №1

Количество вторичных обмоток: 2, 3 или 4

Тип трансформатора

Варианты исполнений

Конструктивное исполнение

Номинальный первичный ток

Размеры, мм

Масса, max, кг

Рисунок

L

В

В1

В2

h

ТОЛ-10-IM-2

5-15

1

270

40

100

72

26

19

20-250

36

300-800

40

28

1000

32

1200-2000

2

60

132

104

38

21

ТОЛ-10-IM-3

5; 15-400

3

300

40

100

72

26

22

10

22

600-1000

32

1200-2000

4

60

132

104

38

25

ТОЛ-10-IM-4

5; 15-400

5

375

40

100

72

26

29

10

22

600-1000

6

32

1200-2000

7

60

132

104

38

32

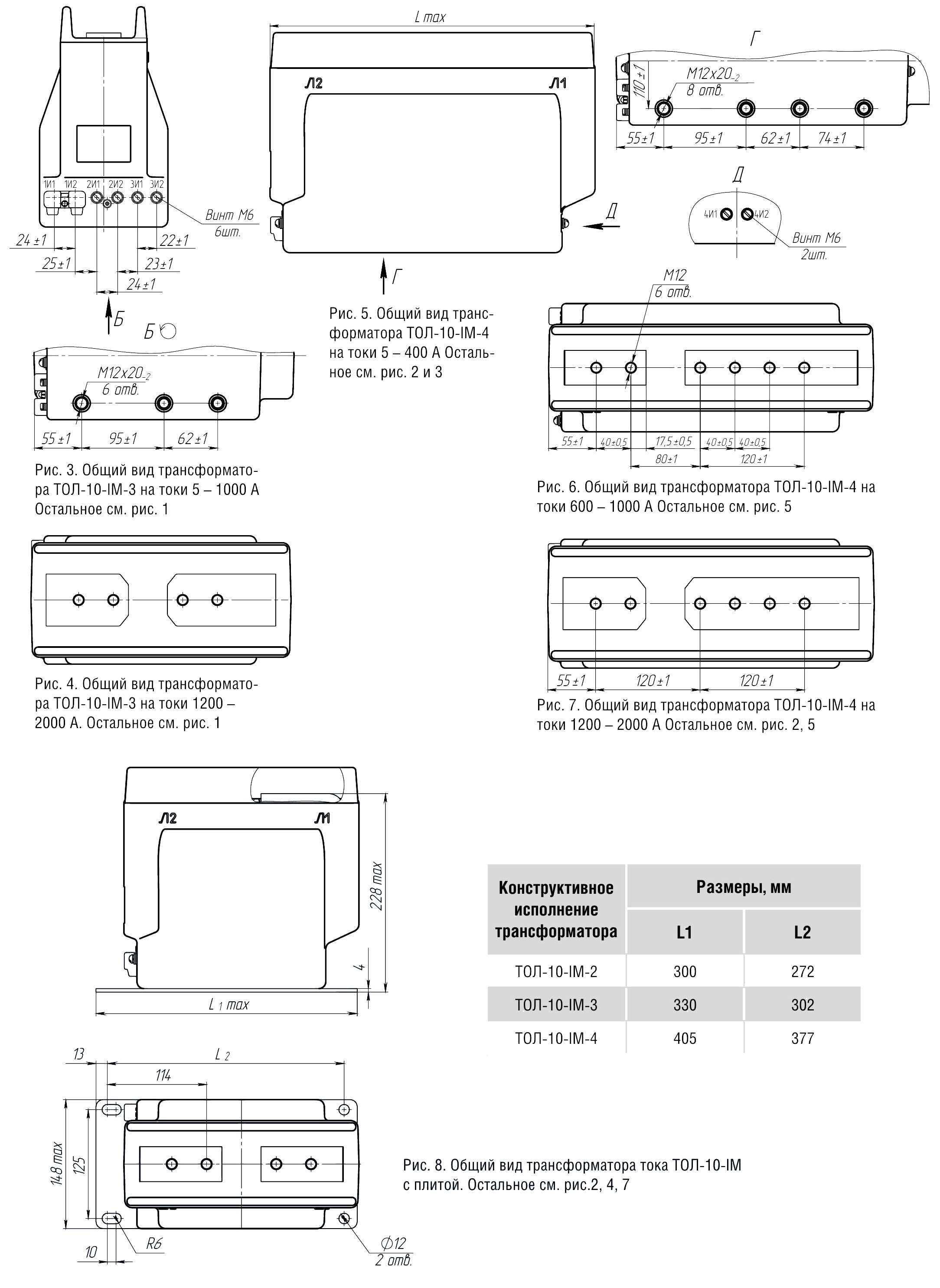

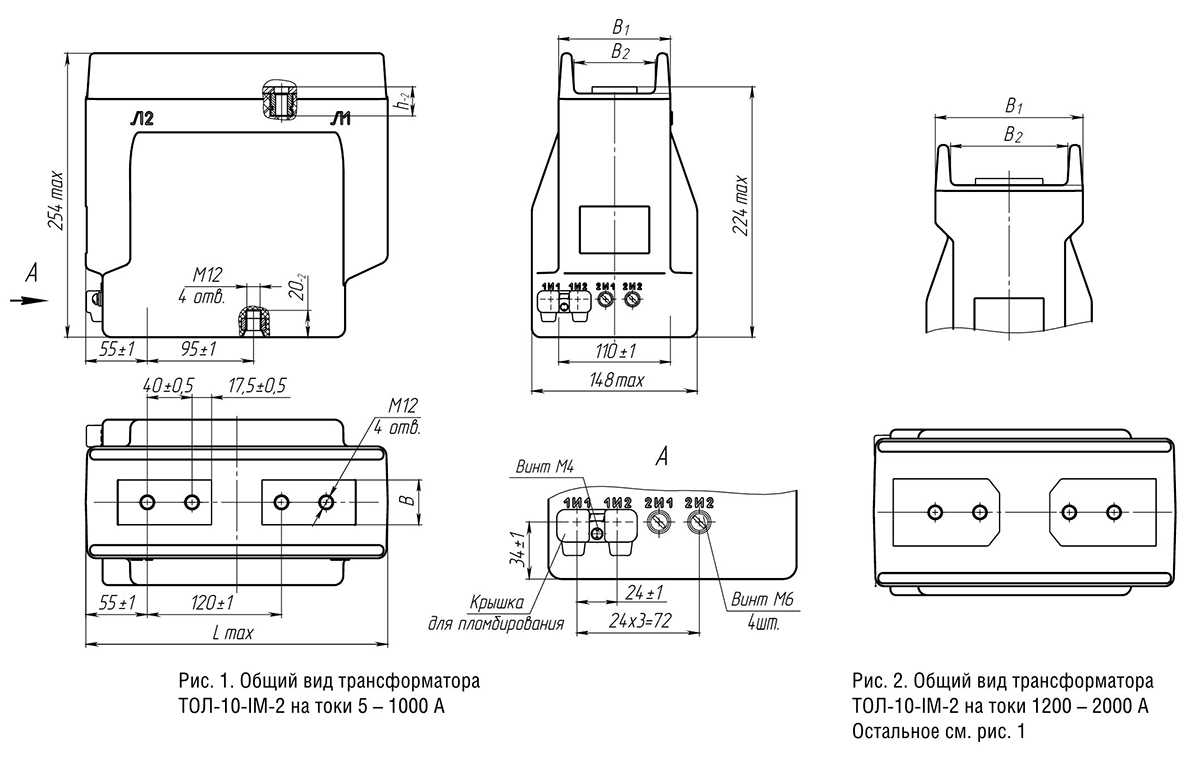

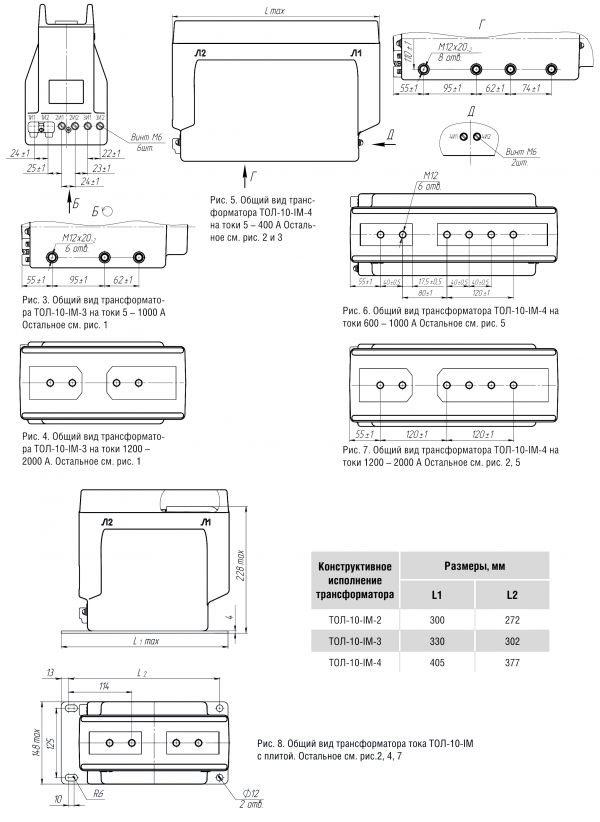

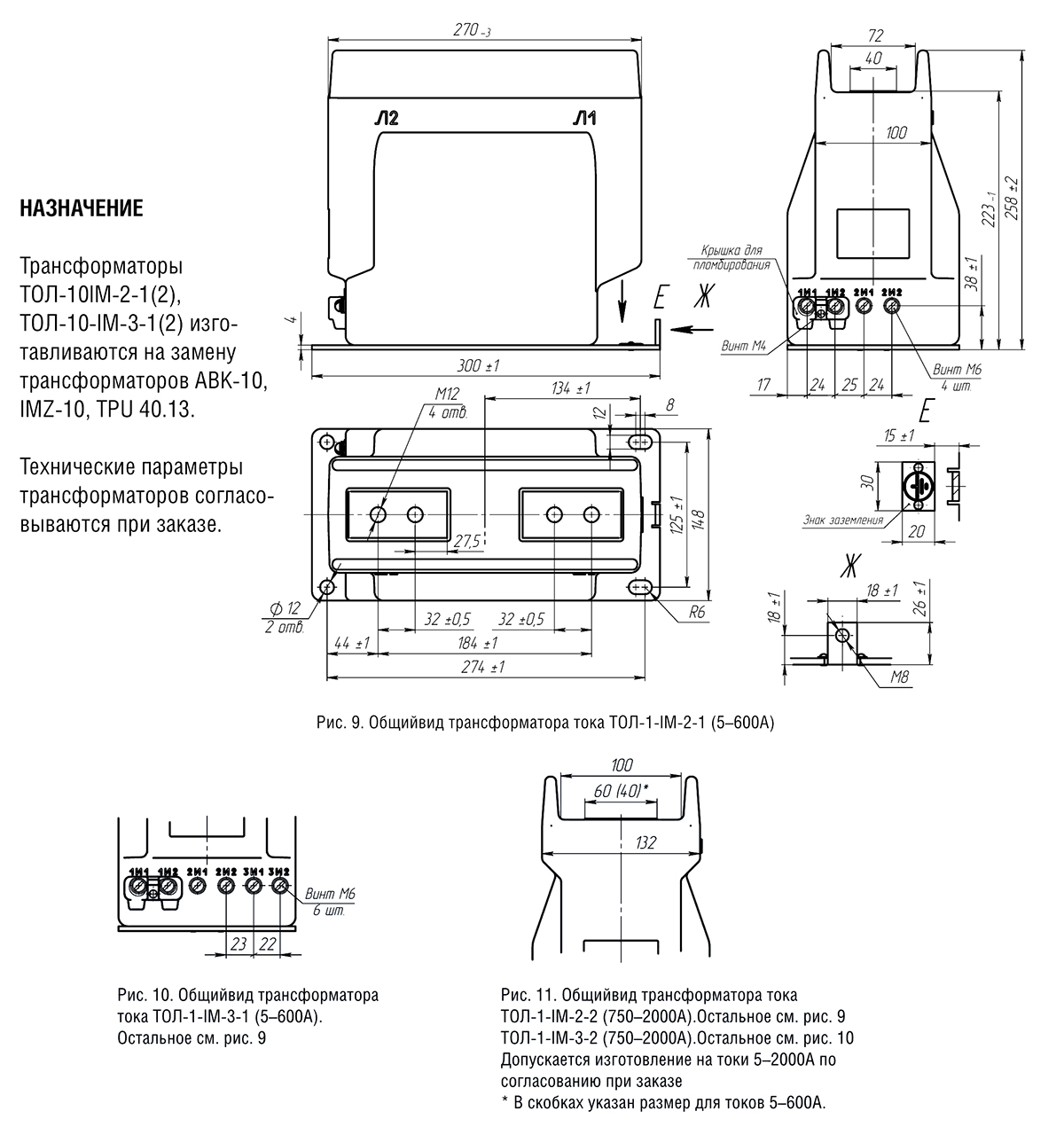

Габаритный чертеж

Стандартный комплект поставки

  • ТОЛ-10-1М трансформаторы тока опорные.
  • Паспорт.
