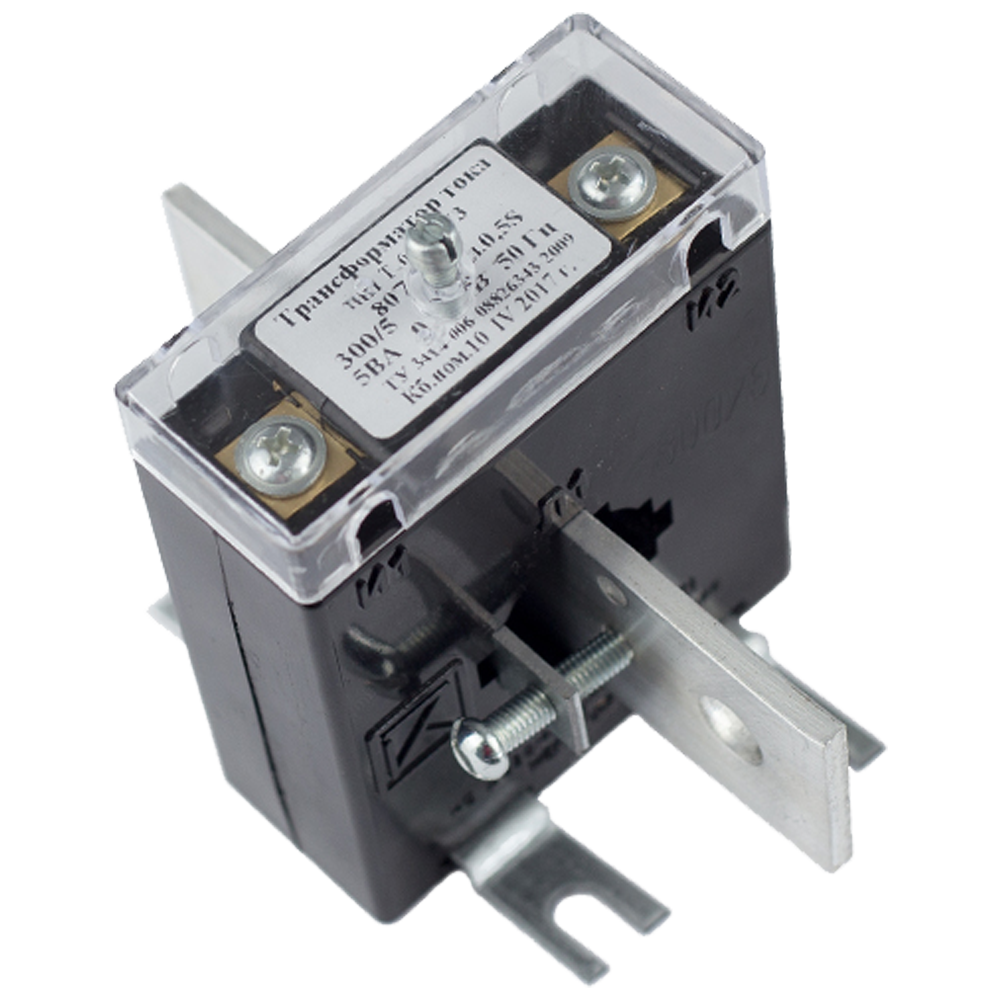

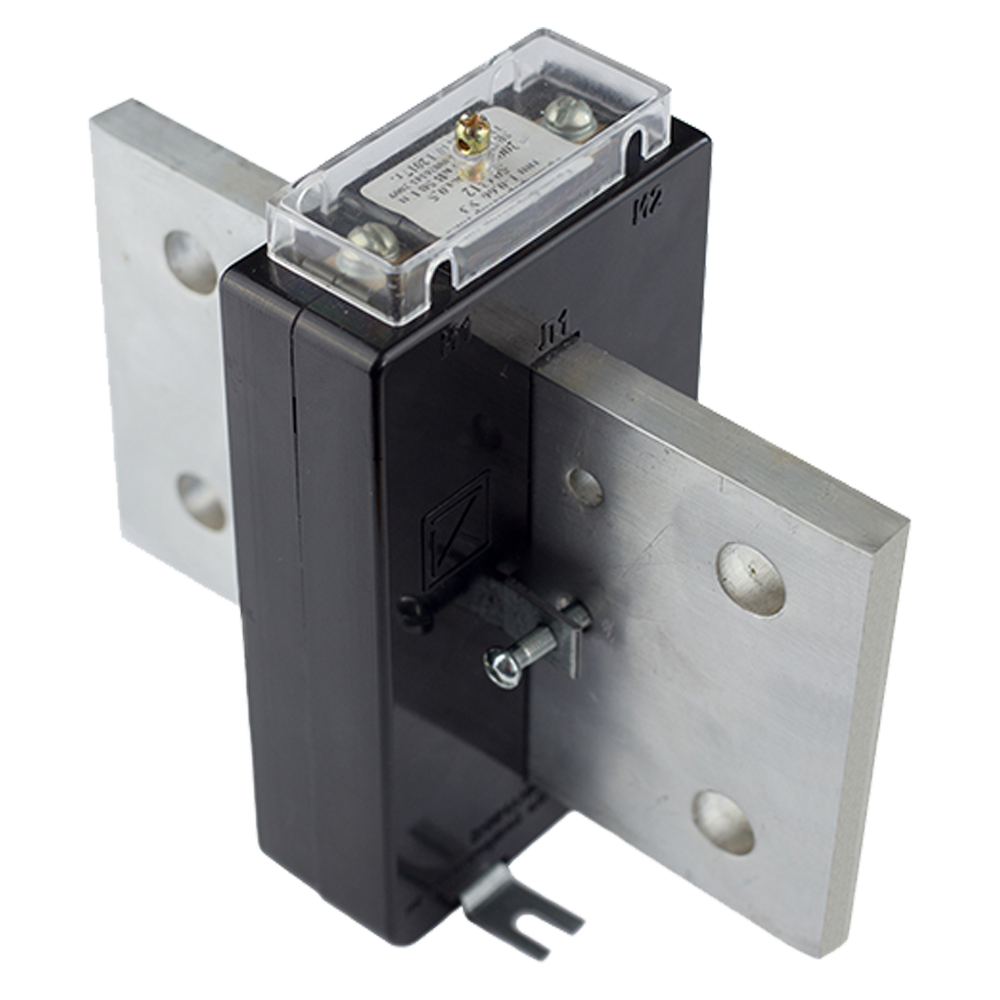

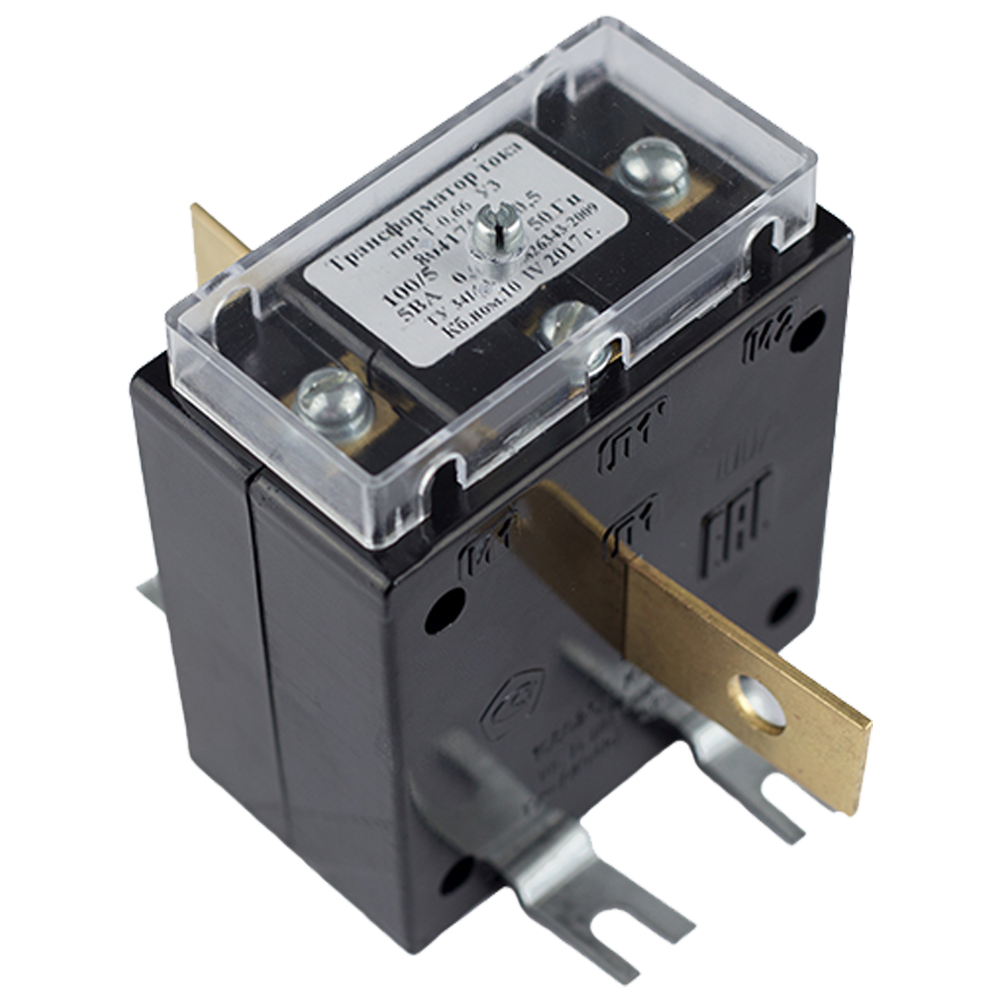

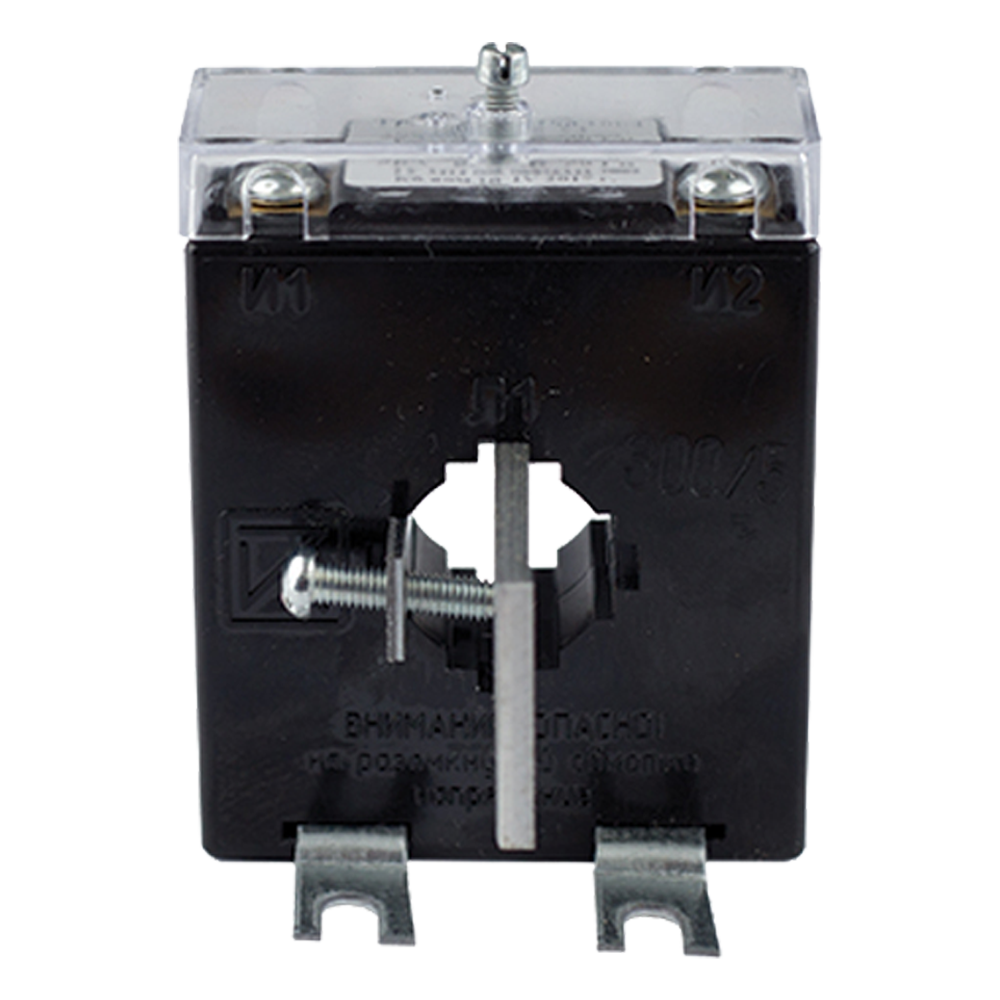

Т-0,66 трансформаторы тока (ЭЛТИ)

Скачать PDF

Тип трансформатора: Измерительный

Класс напряжения: 0,66 кВ

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Описание

Трансформаторы измерительные Т-0,66 предназначены для передачи информации измерительным приборам в установках переменного тока частоты 50 и 60 Гц с номинальным напряжением до 0,66 кВ включительно.

Трансформаторы тока Т-0,66 класса точности 0,5 применяются в схемах учёта электроэнергии при расчётах с потребителями, класса точности 0,5S используются для коммерческого учёта электроэнергии.

Условия эксплуатации:

  • Высота установки над уровнем моря не более 1000 м.
  • Температура окружающего воздуха: - 45...40ºС.
  • Относительная влажность воздуха 98% при 25ºС.
  • Окружающая среда невзрывоопасная, атмосфера промышленная по ГОСТ 15150-69.

Особенности:

  • Класс нагревостойкости изоляционных материалов «А».
  • Номинальный коэффициент безопасности приборов Кб, не более 10.
  • Номинальный вторичный ток - 5 А.
  • Трансформаторы тока по конструкции являются опорными или шинными. Обмотки трансформатора выполнены на тороидальном сердечнике.
  • Межповерочный интервал 8 лет.

Технические характеристики

Номинальная частота 50 Гц
Класс точности основной вторичной обмотки 0,5, 0,5S
Номинальная вторичная нагрузка 5 ВА, 10 ВА
Климатическое исполнение (диапазон рабочих температур) и категория размещения У3
Конструктивное исполнение Опорные, шинные

Структура обозначения, пример заказа

Т-0,66
0,5
100
/5
У3

Климатическое исполнение и категория размещения

Номинальный вторичный ток, А

Номинальный первичный ток, А

Класс точности вторичной обмотки

Тип трансформатора

Варианты исполнений

Номинальный
первичный ток,
А

Номинальная
вторичная
нагрузка,
ВА

Класс
 точности

Размер,
мм

Масса,
кг

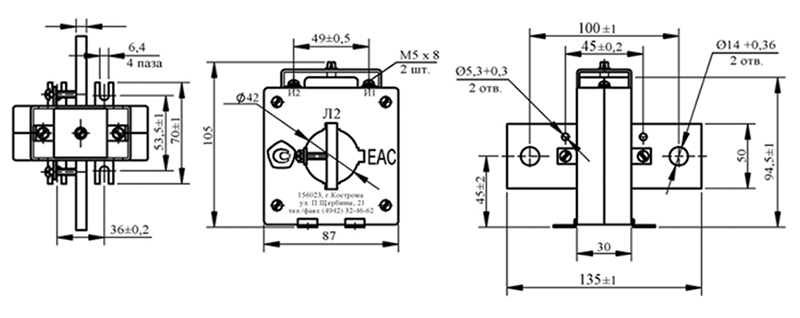

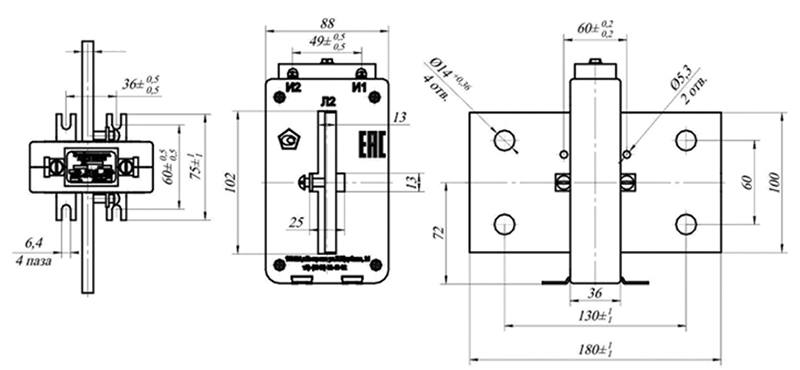

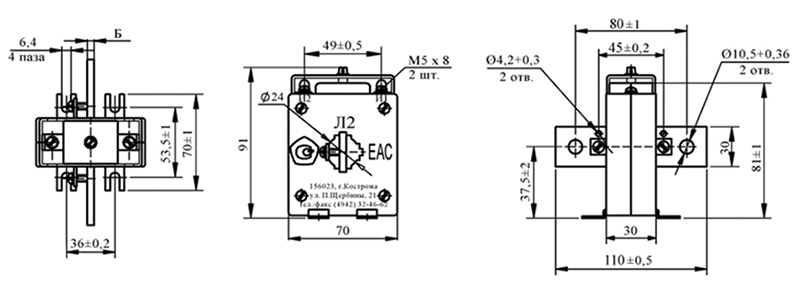

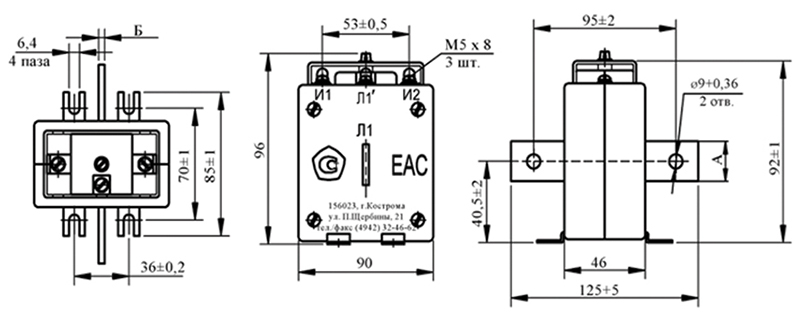

Чертеж

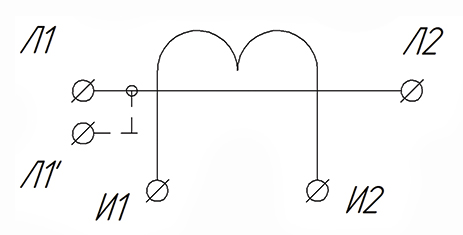

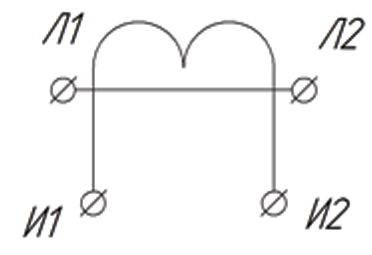

Схема

А

Б

с шиной

без шины

5

5; 10

0,5; 0,5S

20

2

0,5

10-100

5; 10

0,5; 0,5S

20

2

0,45

150

5; 10

0,5; 0,5S

25

3

0,45

200-250

5; 10

0,5S

25

3

0,5

200

5

0,5

-

2

0,4

0,36

250

5; 10

0,5

-

2

0,4

0,36

300

5; 10

0,5; 0,5S

-

3

0,4

0,42

400

5; 10

0,5; 0,5S

-

3

0,6

0,52

500

5; 10

0,5; 0,5S

-

5

0,8

0,35

600

5; 10

0,5; 0,5S

-

5

0,8

0,35

750

5; 10

0,5; 0,5S

-

8

0,85

0,4

800

5; 10

0,5; 0,5S

-

8

0,85

0,4

1000

5; 10

0,5; 0,5S

-

6

0,88

0,53

1200

5; 10

0,5; 0,5S

-

8

0,98

0,53

1500

5; 10

0,5; 0,5S

-

10

1,1

0,56

2000

5; 10

0,5; 0,5S

-

12

1,25

0,63

Стандартный комплект поставки

  • Трансформатор Т-0,66 трансформаторы тока (ЭЛТИ).
  • Паспорт.
