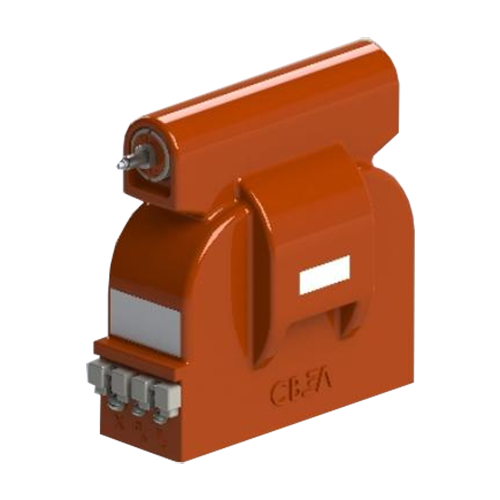

ЗНОЛП-СВЭЛ-10 трансформаторы напряжения опорные литые заземляемые

Скачать PDF

Тип трансформатора: Измерительный

Класс напряжения: 10 кВ

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Описание

Трансформаторы напряжения ЗНОЛП-СВЭЛ-10 оборудованы съемным электромагнитным предохранительным устройством многоразового использования (СПУЭ-10). Также возможно изготовление трансформаторов ЗНОЛП-СВЭЛ-10 с инверсным высоковольтным выводом А.

По техническим характеристикам ЗНОЛП-СВЭЛ-10 не отличаются от трансформаторов напряжения ЗНОЛ-10.

Технические характеристики

Наибольшее рабочее напряжение 12 кВ
Напряжение первичной обмотки 10000/√3 В, 10500/√3 В, 11000/√3 В
Напряжение вторичной обмотки 100 В, 100/3 В, 100/√3 В
Номинальная частота 50 Гц, 60 Гц
Класс точности основной вторичной обмотки 0,2, 0,5, 1, 3
Схема и группа соединения обмоток 1/1/1-0-0, 1/1/1/1-0-0-0
Климатическое исполнение (диапазон рабочих температур) и категория размещения Т2, УХЛ2
Конструктивное исполнение Опорные

Структура обозначения, пример заказа

З
Н
О
Л
П
СВЭЛ
-10
УХЛ2

Климатическое исполнение и категория размещения по ГОСТ 15150-69

Класс напряжения первичной обмотки, кВ

Шифр завода-изготовителя

Со встроенным Предохранительным устройством

С Литой изоляцией

Однофазный

Трансформатор Напряжения

Заземляемый

Варианты исполнений

  • ЗНОЛП-СВЭЛ-10.
  • ЗНОЛП-СВЭЛ-10-4.
  • ЗНОЛП-СВЭЛ-6/10.

Все параметры исполнений подробно описаны в технической документации ЗНОЛ(П)-10 трансформатор напряжения опорный литой заземляемый. Характеристики модификаций.

Стандартный комплект поставки

  • Трансформатор ЗНОЛП-СВЭЛ-10.
  • Руководство по эксплуатации.
  • Паспорт.
