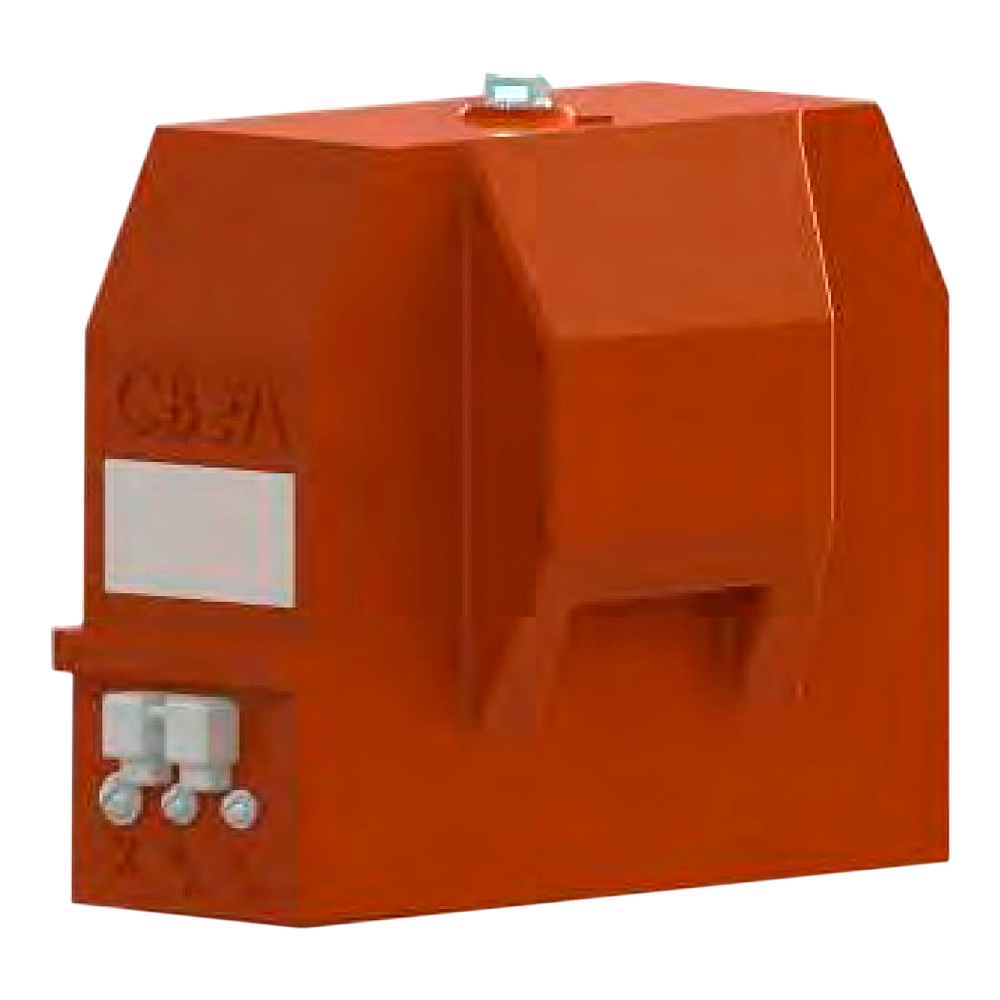

ЗНОЛ-СВЭЛ-10 трансформаторы напряжения опорные литые заземляемые

Скачать PDF

Тип трансформатора: Измерительный

Класс напряжения: 10 кВ

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Описание

Трансформаторы напряжения ЗНОЛ-СВЭЛ-10 представляют собой однофазные индуктивные трех- или четырехобмоточные (исполнение ЗНОЛ-СВЭЛ-10-4) электромагнитные устройства с заземляемым выводом «X» первичной обмотки. По своей конструкции эти трансформаторы – опорные, с литой изоляцией. Рабочее положение – любое.

Трансформаторы напряжения ЗНОЛ-СВЭЛ-10 предназначены для использования в комплектных устройствах внутренней и наружной установки (КРУ, КРУН, КСО) переменного тока на класс напряжения до 15 кВ для:

  • Передачи сигнала измерительной информации измерительным приборам и устройствам защиты, автоматики, сигнализации и управления.
  • Коммерческого учета электроэнергии.
  • Изолирования цепей вторичных соединений от высокого напряжения.

В трехфазной сети трансформаторы включаются на фазное напряжение.

Изготавливаются по техническим условиям 0ЭТ.591.001 ТУ.

Основная вторичная обмотка (либо две основных вторичных обмотки - для четырехобмоточных исполнений) предназначена для измерения и учета электроэнергии. Дополнительная вторичная обмотка трансформатора используется для защиты, питания цепей автоматики, управления и сигнализации, а также для контроля изоляции сети.

Высоковольтный вывод «А» первичной обмотки расположен на верхней поверхности трансформатора. Выводы вторичных обмоток и заземляемый вывод «X» первичной обмотки расположены в нижней части литого блока. Выводы вторичных обмоток для измерений пломбируются защитной крышкой.

Особенности конструкции
По требованию заказчика возможно изготовление измерительных трансформаторов ЗНОЛ-СВЭЛ с двумя номинальными первичными напряжениями с переключением напряжения на вторичной стороне - модификация ЗНОЛ-6/10. Эта модификация разработана с целью совместить в одной конструкции два номинальных напряжения: 6 и 10 кВ. Такие трансформаторы удобно использовать в ячейках комплектных распределительных устройств на любой из классов напряжения. А также, при наличии такого трансформатора в резерве, он может заменить любой вышедший из строя трансформатор – как на 6, так и на 10 кВ.

Технические характеристики

Наибольшее рабочее напряжение 12 кВ
Напряжение первичной обмотки 10000/√3 В, 10500/√3 В, 11000/√3 В
Напряжение вторичной обмотки 100 В, 100/3 В, 100/√3 В
Номинальная частота 50 Гц, 60 Гц
Класс точности основной вторичной обмотки 0,2, 0,5, 1, 3
Схема и группа соединения обмоток 1/1/1-0-0, 1/1/1/1-0-0-0
Климатическое исполнение (диапазон рабочих температур) и категория размещения Т2, УХЛ2
Конструктивное исполнение Опорные

Структура обозначения, пример заказа

З
Н
О
Л
СВЭЛ
-10
УХЛ2

Климатическое исполнение и категория размещения по ГОСТ 15150-69

Класс напряжения первичной обмотки, кВ

Шифр завода-изготовителя

С Литой изоляцией

Однофазный

Трансформатор Напряжения

Заземляемый

Варианты исполнений

  • ЗНОЛ-10.
  • ЗНОЛ-10-4.
  • ЗНОЛ-6/10.

Все параметры исполнений подробно описаны в технической документации ЗНОЛ(П)-10 трансформатор напряжения опорный литой заземляемый. Характеристики модификаций.

Стандартный комплект поставки

  • Трансформатор ЗНОЛ-СВЭЛ-10.
  • Руководство по эксплуатации.
  • Паспорт.
