ЗНОЛП-6 трансформаторы напряжения заземляемые с предохранителем

Скачать PDF

Тип трансформатора: Измерительный

Класс напряжения: 6 кВ

Материал обмотки: Медная

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Описание

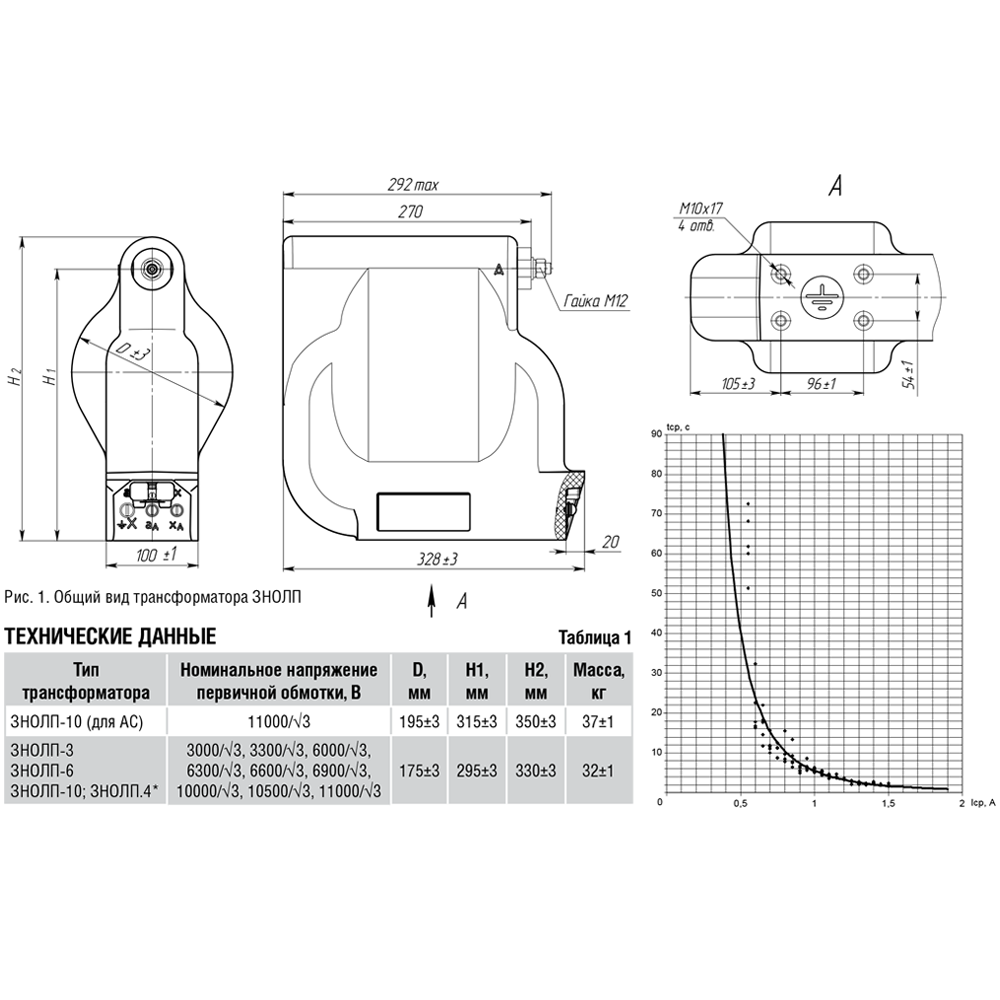

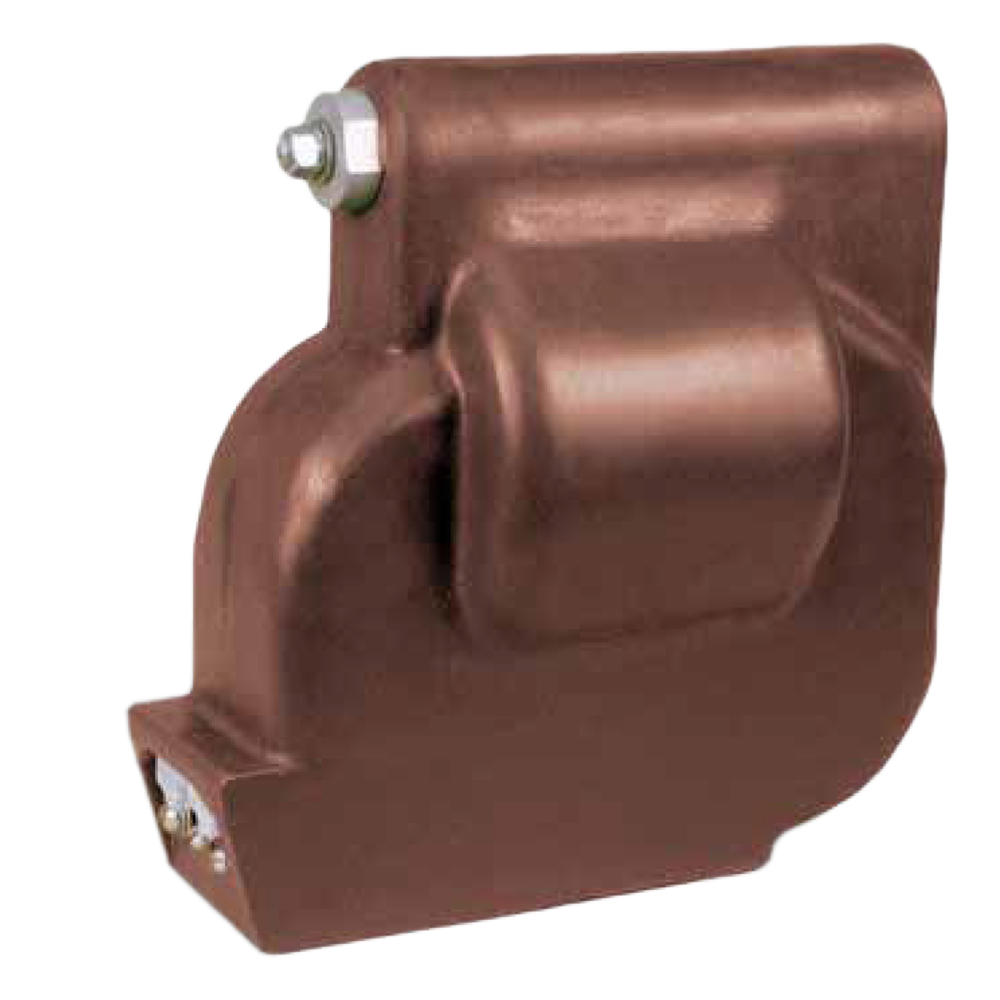

Трансформаторы напряжения заземляемые с предохранителем ЗНОЛП-6 предназначены для установки в комплектные устройства (КРУ), токопроводы и служат для питания цепей измерения, защиты, автоматики, сигнализации и управления в электрических установках переменного тока частоты 50 или 60 Гц в сетях с изолированной нейтралью.

Особенности трансформаторов напряжения ЗНОЛП-6:

  • Допускается длительная эксплуатация измерительных трансформаторов вне гарантированного класса точности, при нагрузке, не превышающей предельную мощность.
  • Трансформаторы ЗНОЛП-6 изготавливаются в климатическом исполнении «У» и «Т» категории размещения 2 по ГОСТ 15150 и предназначены для эксплуатации в следующих условиях:
    • Высота установки над уровнем моря – не более 1000 м.
    • Температура окружающего воздуха, с учетом превышения температуры воздуха в токопроводе, КРУ при нагрузке трансформаторов предельной мощностью: -45...+55˚С.
    • Относительная влажность воздуха до 100% при +25˚С.
    • Давление воздуха: согласно ГОСТ 15543.1.
    • Окружающая среда невзрывоопасная, не содержащая агрессивных паров в  концентрациях, разрушающих металлы и изоляцию (атмосфера типа II по ГОСТ 15150).
  • Рабочее положение - любое.

Технические характеристики

Наибольшее рабочее напряжение 7,2 кВ
Напряжение первичной обмотки 6000/√3 В, 6300/√3 В, 6600/√3 В, 6900/√3 В
Напряжение вторичной обмотки 100 В, 100/3 В, 100/√3 В, 110 В, 110/3 В, 110/√3 В
Номинальная частота 50 Гц, 60 Гц
Класс точности основной вторичной обмотки 0,2, 0,5, 1, 3
Номинальная вторичная нагрузка 15 ВА, 30 ВА, 50 ВА, 75 ВА, 150 ВА, 200 ВА, 300 ВА
Климатическое исполнение (диапазон рабочих температур) и категория размещения Т2, У2
Вес 32±1,5 кг

Структура обозначения, пример заказа

ЗНОЛП
6
У2
6000/V3
100/V3
100/3
0,5
3
50
200

Мощность дополнительной вторичной обмотки в указанном классе точности, ВА

Мощность основной вторичной обмотки в указанном классе точности, ВА

Класс точности дополнительной обмотки

Класс точности основной обмотки

Напряжение дополнительной вторичной обмотки, В

Напряжение основной вторичной обмотки, В

Напряжение первичной обмотки, В

Климатическое исполнение и категория размещения

Класс напряжения первичной обмотки, кВ

Тип трансформатора

Стандартный комплект поставки

  • Трансформатор напряжения ЗНОЛП-6.
  • Руководство по эксплуатации.
  • Паспорт.
