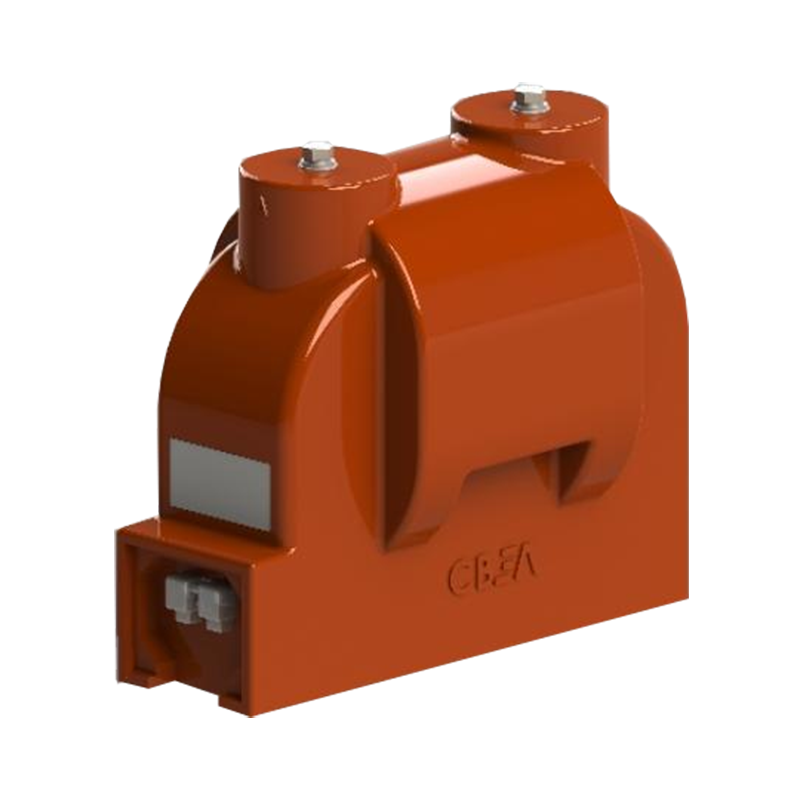

НОЛ-СВЭЛ-10 трансформаторы напряжения опорные литые

Скачать PDF

Тип трансформатора: Измерительный

Номинальная мощность: 0,01 кВА , 0,02 кВА, 0,03 кВА

Класс напряжения: 10 кВ

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Описание

Трансформаторы напряженияНОЛ-СВЭЛ-10 устанавливаются в комплектные распределительные устройства (КРУ) или в другие закрытые распределительные устройства (ЗРУ) и применяются для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока.

Особенности опорных литых трансформаторов НОЛ-СВЭЛ-10:

  • По принципу конструкции данные трансформаторы – опорные, с литой изоляцией.
  • Рабочее положение – любое.
  • Выводы первичной обмотки расположены на верхней поверхности трансформатора. Выводы вторичных обмоток расположены в нижней части литого блока. Вывода вторичной обмотки пломбируются защитной крышкой.
  • Приборы отличаются небольшими габаритами и весом.

Технические характеристики

Наибольшее рабочее напряжение 12 кВ
Напряжение первичной обмотки 10000 В
Напряжение вторичной обмотки 100 В
Номинальная частота 50 Гц, 60 Гц
Класс точности основной вторичной обмотки 0,2, 0,5, 1, 3
Схема и группа соединения обмоток 1/1-0
Климатическое исполнение (диапазон рабочих температур) и категория размещения Т2, УХЛ2
Конструктивное исполнение Опорные

Структура обозначения, пример заказа

Н
О
Л
СВЭЛ
10
УХЛ2

Климатическое исполнение и категория размещения по ГОСТ 15150-69

Класс напряжения первичной обмотки, кВ

Шифр завода-изготовителя

с Литой изоляцией

Однофазный

трансформатор Напряжения

Стандартный комплект поставки

  • Трансформатор напряжения НОЛ-СВЭЛ-10.
  • Руководство по эксплуатации.
  • Паспорт.
