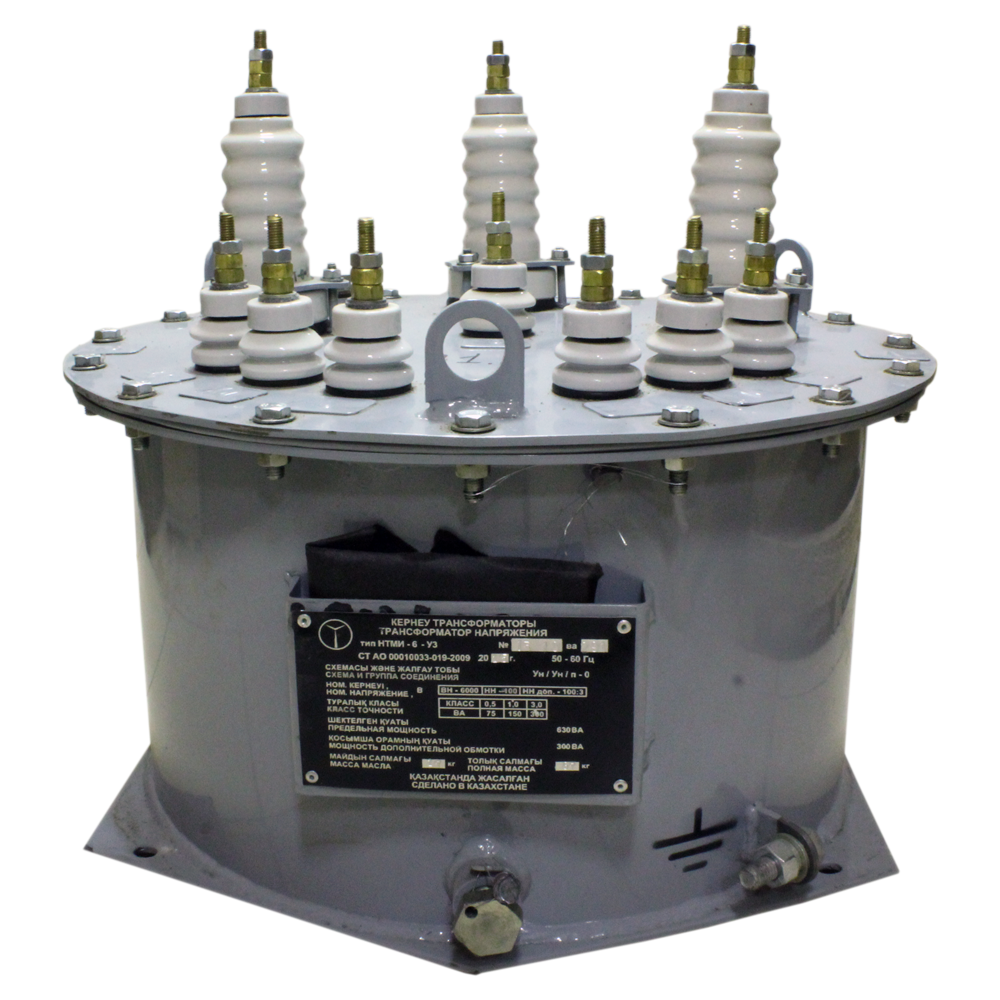

НТМИ-10 трансформаторы напряжения масляные (КТЗ)

Скачать PDF

Тип трансформатора: Измерительный

Класс напряжения: 10 кВ

Материал обмотки: Медная

Тип изоляции: Масло

Цена (без учета НДС): 29880,00 руб.

Описание

Трансформаторы напряжения НТМИ-10 предназначены для масштабного преобразования электрического напряжения переменного тока с целью дальнейшей подачи его на приборы измерения, защиты и сигнализации в цепях автоматики трехфазных сетей с изолированной нейтралью. Применяется для понижения высокого напряжения 10 кВ до 100 В. Номинальное напряжение дополнительной обмотки 100:3 В.

Трансформаторы НТМИ-10 соответствуют требованиям ТУ 659 РК 0001 0033-22 и ГОСТ 1983-2001.

Условия эксплуатации:

  • Измерительный трансформатор НТМИ-10 предназначен для эксплуатации в районах с умеренным и холодном климате, при:
    • Невзрывоопасной и химически неактивной среде.
    • Высоте установки над уровнем моря не более 1000 м.
    • Отсутствии тряски, вибрации, ударов.
  • Режим работы: длительный.

Конструкция

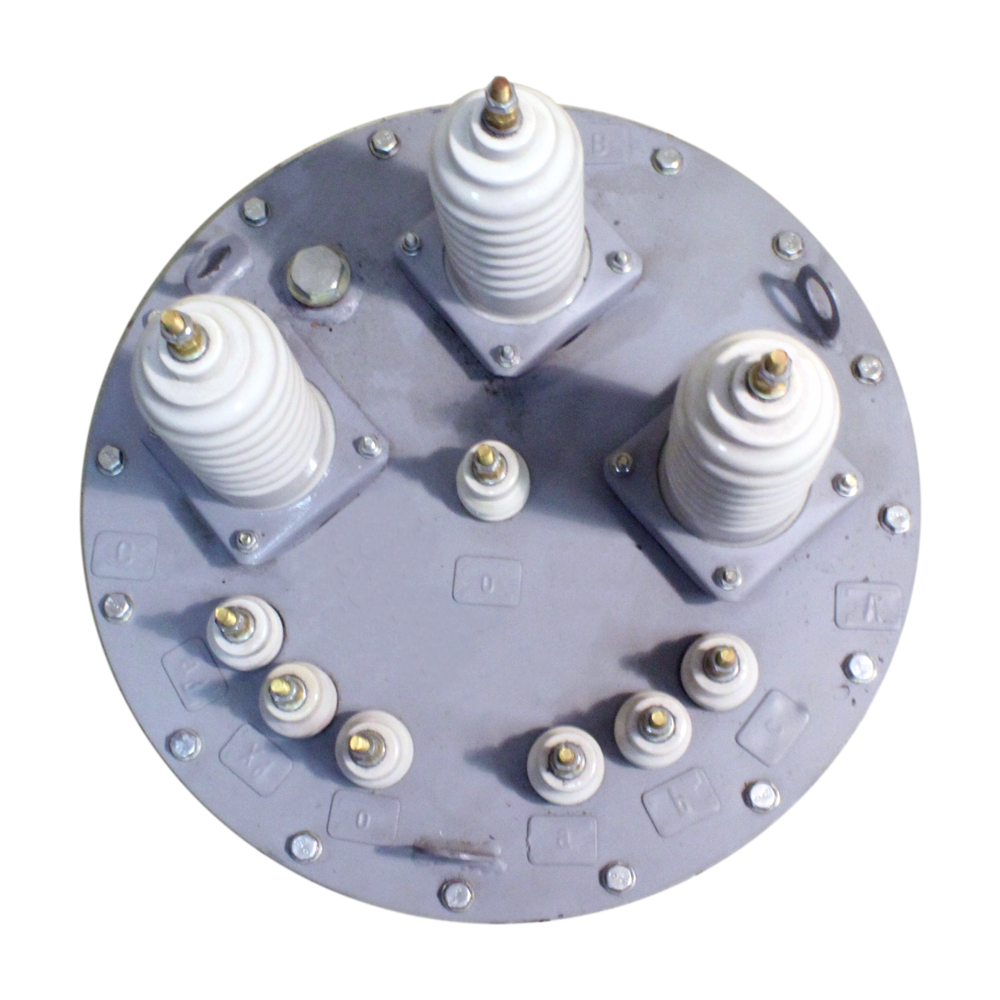

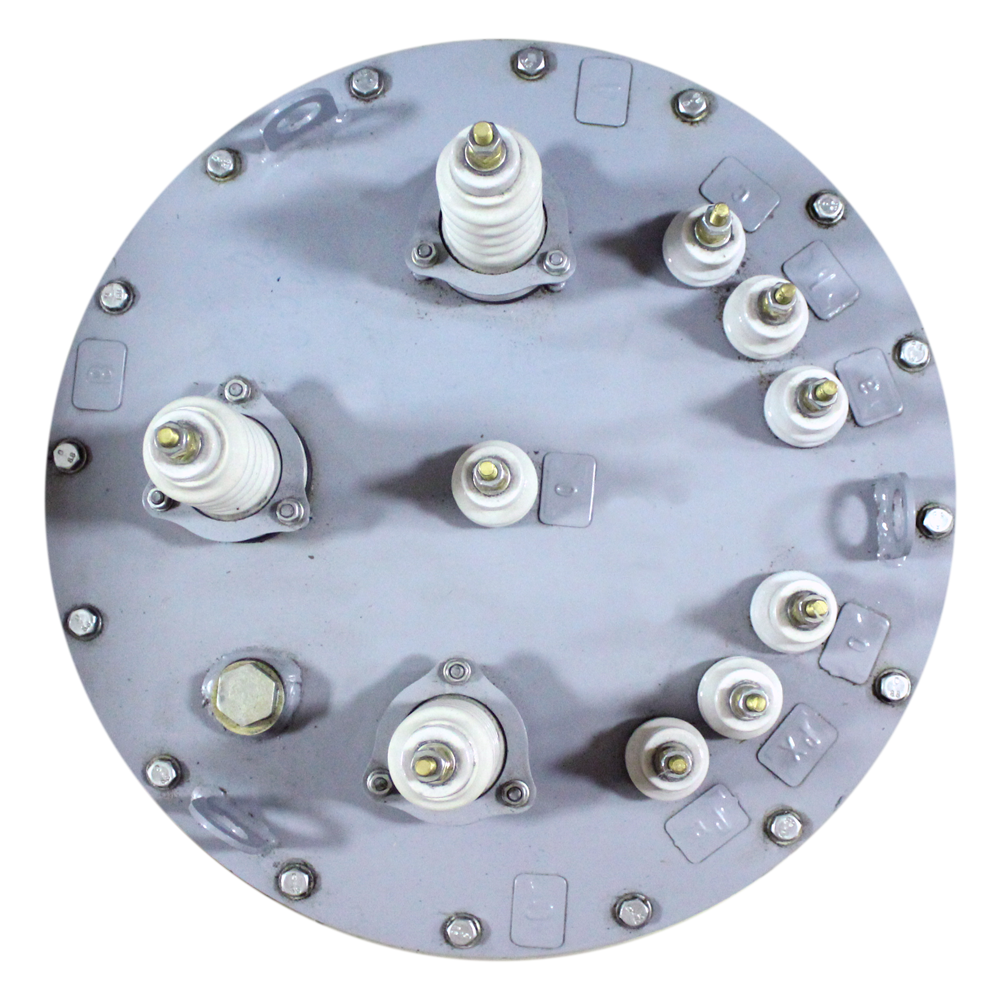

Бак трансформатора НТМИ-10 сварной, круглой формы. Подъем в сборе осуществляется за скобы, расположенные на крышке трансформатора. Внизу расположены пробка для спуска масла, пробка для заливки масла и взятия пробы масла, болт заземления. На крышке бака имеется вводы высокого напряжения (ВН), низкого напряжения (НН), пробка для доливки масла. Для обеспечения герметичности применена маслостойкая резина. Трансформаторы НТМИ-10 заполняются трансфоматорным маслом, имеющим пробивное напряжение не менее 40 кВ.

Активная часть состоит из магнитопровода, изготовленного из холоднокатаной электротехнической стали, обмоток, отводов ВН и НН. Обмотки трансформаторов НТМИ-10 изготовлены из медных проводов. Вводы ВН и НН наружной установки, съемные, изоляторы проходные фарфоровые.

Сборка трансформаторов НТМИ-10 выполняется тщательно и точно согласно конструкторской документации. Обмотки устанавливаются и крепятся на соответствующих стержнях магнитопровода, после чего выполняется монтаж ярма, электрические соединения и сушка под вакуумом. Перед установкой активной части в бак трансформатора НТМИ-10 проверяется соединение обмоток, коэффициент трансформации и угловая погрешность сдвига фазных векторов.

После тщательной сушки и проверки моментов затяжки болтовых соединений активная часть устанавливается в бак трансформатора, крепится крышка трансформатора и заполняется маслом.

Испытания
Все трансформаторы НТМИ-10 подвергаются типовым и приемо-сдаточным испытаниям согласно ГОСТ 11677 и нормативной документации.

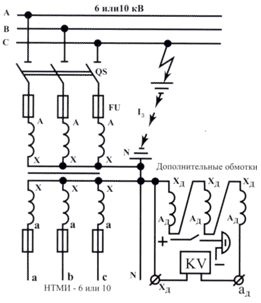

Электрическая схема трансформатора НТМИ

Технические характеристики

Напряжение первичной обмотки 10 кВ
Напряжение вторичной обмотки 100 В
Номинальная частота 50 Гц
Класс точности основной вторичной обмотки 0,5
Схема и группа соединения обмоток Yн/Yн/П-0
Климатическое исполнение (диапазон рабочих температур) и категория размещения У3

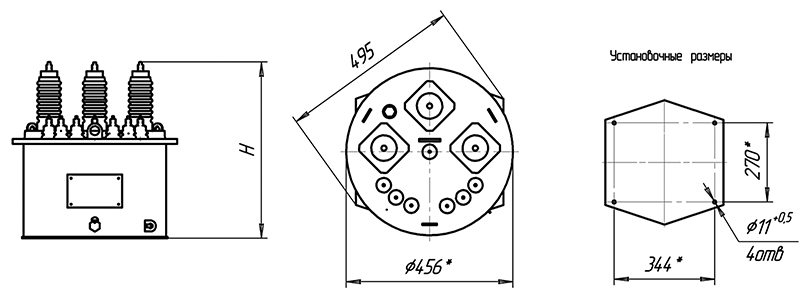

Габаритные размеры d495 х 486 мм
Вес 87 кг

Структура обозначения, пример заказа

Н
Т
М
И
10
У3

Климатическое исполнение и категория размещения по ГОСТ 15150

Класс напряжения обмотки ВН, кВ

С дополнительной обмоткой для контроля Изоляции сети

Маслонаполненный

Трехфазный

Трансформатор Напряжения

Варианты исполнений

  • НТМИ-10-10000/100-У3 трансформатор напряжения.

Стандартный комплект поставки

  • Трансформатор напряжения типа НТМИ-10.
  • Техническое описание и инструкция по эксплуатации.
  • Паспорт.
