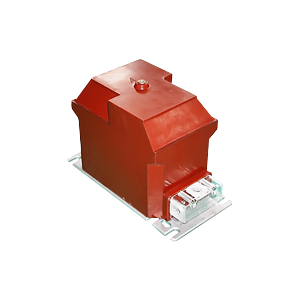

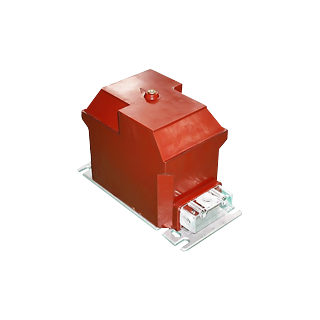

ЗНОЛ-10 трансформаторы напряжения (КТЗ)

Скачать PDF

Тип трансформатора: Измерительный

Номинальная мощность: 0,015 кВА, 0,03 кВА, 0,04 кВА, 0,05 кВА, 0,06 кВА, 0,09 кВА, 0,1 кВА

Класс напряжения: 10 кВ

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Описание

Трансформаторы ЗНОЛ-10 предназначены для выработки сигнала измерительной информации для измерительных приборов, цепей автоматики, сигнализации и цепей защиты в цепях с изолированной нейтралью.

Условия эксплуатации:

  • Районы с умеренным климатом.
  • Невзрывоопасная, не содержащая токопроводящей пыли окружающая среда.
  • Высота установки над уровнем моря не более 1000 м.
  • Отсутствие тряски, вибрации, ударов и химически активной среды.

Габаритный чертеж

Технические характеристики

Напряжение первичной обмотки 10000/√3 В
Напряжение вторичной обмотки 100/√3 В
Класс точности основной вторичной обмотки 0,2, 0,5, 1, 6P
Климатическое исполнение (диапазон рабочих температур) и категория размещения У3
Конструктивное исполнение Опорные
Габаритные размеры 405x270x595 мм
Вес 80 кг

Структура обозначения, пример заказа

ЗНОЛ
10
0,5
90
У3

Климатическое исполнение

Номинальная мощность основной вторичной обмотки в классе точности, ВА

Класс точности основной вторичной обмотки

Номинальное напряжение первичной обмотки (6 или 10 кВ)

Наименование модели

Стандартный комплект поставки

  • Трансформатор ЗНОЛ-10.
  • Паспорт.
