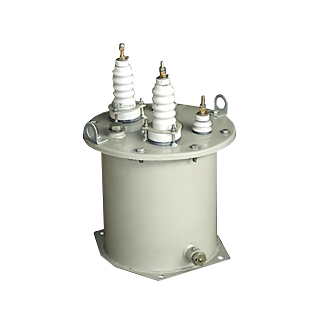

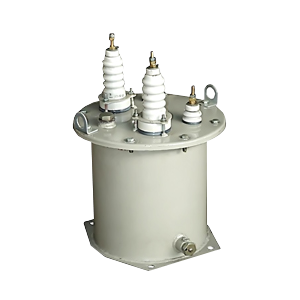

НОМ-10 трансформаторы напряжения однофазные (КТЗ)

Скачать PDF

Тип трансформатора: Измерительный

Номинальная мощность: 0,075 кВА, 0,3 кВА, 0,15 кВА

Класс напряжения: 10 кВ

Тип изоляции: Масло

Цена (без учета НДС): По запросу руб.

Описание

Трансформаторы НОМ-10 представляют собой однообмоточные преобразователи переменного тока с естественной циркуляцией воздуха и масла. Используются для выработки сигнала измерительной информации для электрических измерительных приборов, цепей защиты и сигнализации в сетях переменного тока (разного напряжения соответственно), с изолированной нейтралью частотой 50 / 60 Гц. Режим работы - длительный. Средний срок службы составляет не менее 25 лет.

Особенности НОМ-10:

  • Номинальные напряжения обмоток:
    • Первичной: 10 кВ.
    • Вторичной: 0,1 кВ.
  • Мощность в классах точности:
    • Класс точности 0,5: 75 ВА.
    • Класс точности 1: 150 ВА.
    • Класс точности 3: 300 ВА.
  • Предельная мощность трансформатора: 630 ВА.

Условия эксплуатации НОМ-10

Однофазные трансформаторы НОМ-10 могут эксплуатироваться при внутренней установке в районах с умеренным климатом, при этом: высота над уровнем моря не должна превышать 1000 м, а температура окружающего воздуха составлять -45...+40°С.

Измерительные трансформаторы НОМ-10 не предназначены для работы в условиях тряски, вибраций, ударов, во взрывоопасной и агрессивной среде.

Конструкция трансформаторов НОМ-10

Трансформатор НОМ-10 состоит из активной части, бака, крышки с вводами НН и ВН. Активная часть состоит из магнитопровода с обмоткой. Магнитопровод стержневого типа собран из холоднокатаной электротехнической стали. Обмотки многослойные цилиндрические намотаны из медного провода. Активная часть жестко соединена с крышкой трансформатора. Отводы НН и ВН выполнены из медного провода.

Бак трансформатора НОМ-10 сварной, имеет круглую форму и представляет собой конструкцию из верхней рамы, стенки и дна. В нижней части бака имеется зажим заземления, пробка для слива масла. Конструкция пробки позволяет при ее частичном откручивании брать пробу масла. На дне бака имеется 4 отверстия для крепления трансформатора к фундаменту или к месту установки. На крышке трансформатора смонтированы: вводы ВН и НН, серьги для подъема трансформатора.

Для обеспечения уплотнения разъемных частей трансформатора НОМ-10 применена маслостойкая резина. Трансформатор заполнен трансформаторным маслом, имеющим пробивное напряжение не менее 40 кВ. Узел крышка-бак, пробка для слива масла опломбированы.

Технические характеристики

Напряжение первичной обмотки 10 кВ
Напряжение вторичной обмотки 0,1 кВ
Номинальная частота 50 Гц, 60 Гц
Класс точности основной вторичной обмотки 0,5, 1, 3
Схема и группа соединения обмоток 1/1-0
Климатическое исполнение (диапазон рабочих температур) и категория размещения У3
Габаритные размеры 325х325х495 мм
Вес 34 кг

Структура обозначения, пример заказа

Н
О
М
10
У3

Климатическое исполнение

Класс напряжения первичной обмотки, кВ

Масляной

Однофазный

Трансформатор Напряжения

Стандартный комплект поставки

  • Трансформатор НОМ-10.
  • Руководство по эксплуатации.
  • Паспорт.

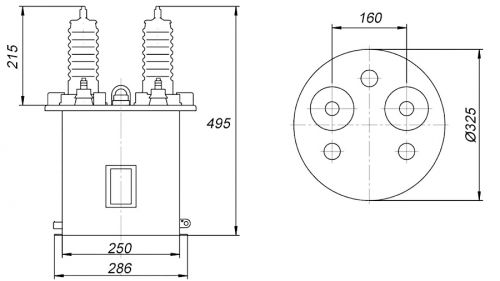

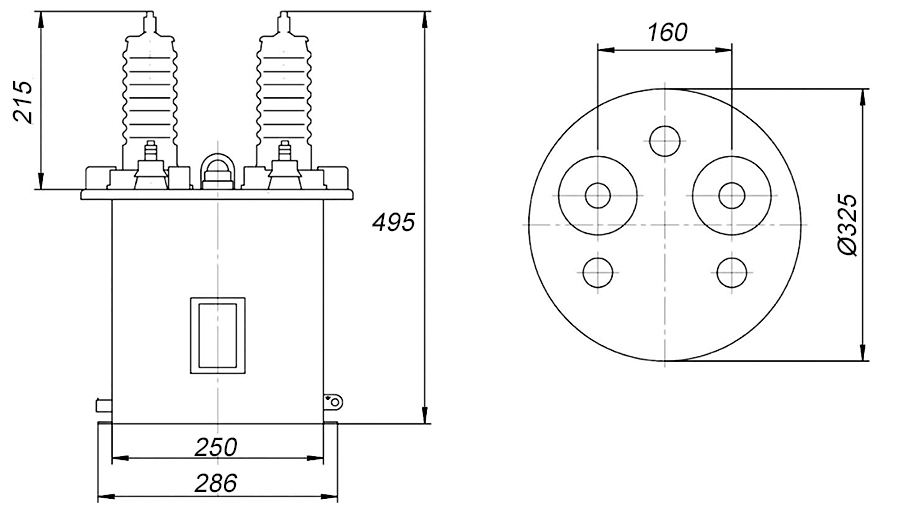

Чертеж НОМ-10

ном-10 габаритные размеры

Скачать документацию

НОМ трансформаторы напряжения. Руководство по эксплуатации.



Чтобы правильно подобрать трансформаторы напряжения НОМ-10, узнать стоимость НОМ-10, купить трансформаторы НОМ-10, вам достаточно позвонить по телефону +7 (4812) 209-311 или написать по электронной почте info@tdtransformator.ru.
