3хЗНОЛПМ-6 группа трехфазная трансформаторов напряжения антирезонансных с предохранителями

Скачать PDF

Тип трансформатора: Измерительный

Номинальная мощность: 0,03 кВА, 0,09 кВА, 0,225 кВА

Класс напряжения: 6 кВ

Цена (без учета НДС): По запросу руб.

Описание

Группа трансформаторов напряжения 3хЗНОЛПМ-6 предназначена для установки в комплектные устройства (КРУ), токопроводы и служит для питания цепей измерения, защиты, автоматики, сигнализации и управления в электрических установках переменного тока частоты 50 или 60 Гц в сетях с изолированной нейтралью.

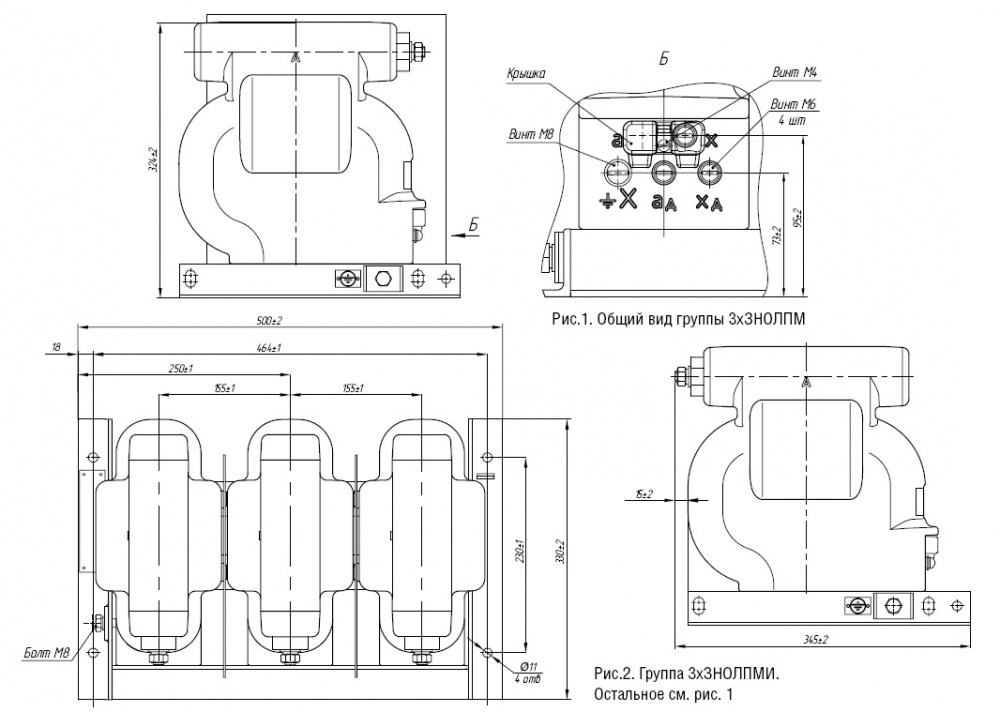

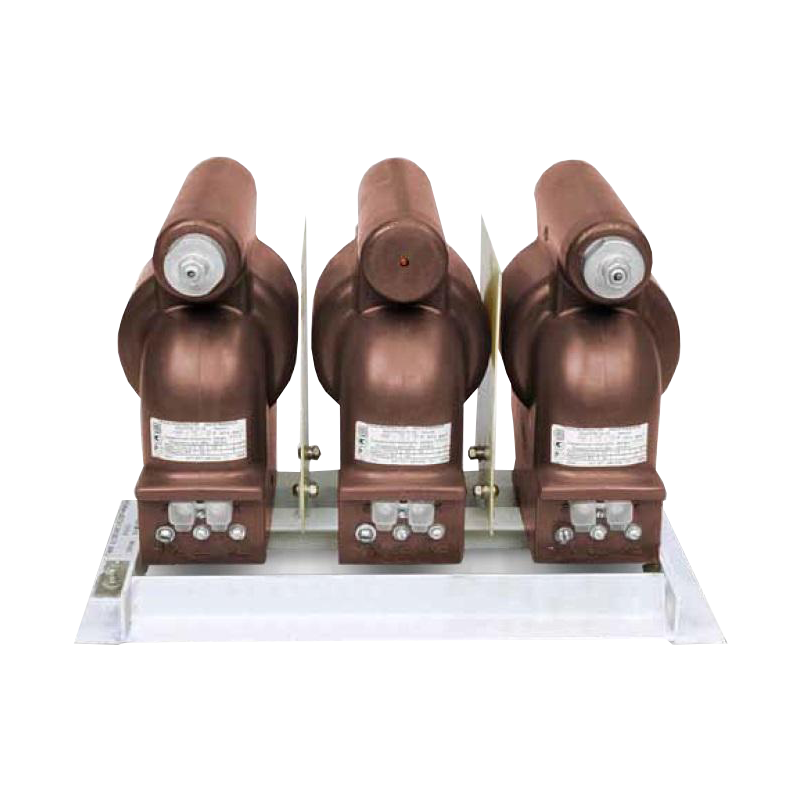

Трехфазные группы 3хЗНОЛПМ-6  состоят из трех однофазных трансформаторов, изолированных друг от друга прокладками. Устанавливаются на общей металлической раме. Расположение первичного вывода возможно как с лицевой так и с тыльной стороны трансформатора.

Для повышения устойчивости к феррорезонансу и воздействию перемежающейся дуги в дополнительные обмотки, соединенные в разомкнутый треугольник, используемые для контроля изоляции сети, рекомендуется включать резистор сопротивлением 25 Ом, рассчитанный на длительное протекание тока 4А.

Рабочее положение измерительных трансформаторов 3хЗНОЛПМ-6 – любое. Заземление выводов вторичных обмоток по усмотрению потребителя. Заземление опорной плиты – обязательно!

Технические характеристики

Наибольшее рабочее напряжение 7,2 кВ
Напряжение первичной обмотки 6000 В, 6600 В
Напряжение вторичной обмотки 100 В
Номинальная частота 50 Гц
Класс точности основной вторичной обмотки 0,2, 0,5, 1
Схема и группа соединения обмоток Y/Yn-0
Климатическое исполнение (диапазон рабочих температур) и категория размещения УХЛ2

Варианты исполнений

  • 3хЗНОЛПМ-6 - расположение первичного вывода трансформатора напряжения с лицевой стороны трансформатора.
  • 3хЗНОЛПМИ-6 - расположение первичного вывода трансформатора напряжения с тыльной стороны трансформатора.

Просим обратить внимание, что трехфазная группа может комплектоваться в 4-ех вариантах. При заказе, просьба четко указывать, какой вариант группы вам необходим:

  • Из трех трансформаторов ЗНОЛПМ - 3хЗНОЛПМ-6 и 3хЗНОЛПМ-10;
  • Из трех трансформаторов ЗНОЛПМИ - 3хЗНОЛПМИ-6 и 3хЗНОЛПМИ-10;
  • Из одного трансформатора ЗНОЛПМ (устанавливается по середине) и двух трансформаторов ЗНОЛПМИ (устанавливаются по краям) - 3хЗНОЛПМ(1)-6 и 3хЗНОЛПМ(1)-10;
  • Из двух трансформаторов ЗНОЛПМ (устанавливаются по краям) и одного трансформатора ЗНОЛПМИ (устанавливается по середине) - 3хЗНОЛПМ(2)-6 и 3хЗНОЛПМ(2)-10.

Стандартный комплект поставки

  • Группа трансформаторов 3хЗНОЛПМ(И)-6.
  • Руководство по эксплуатации.
  • Паспорт.
