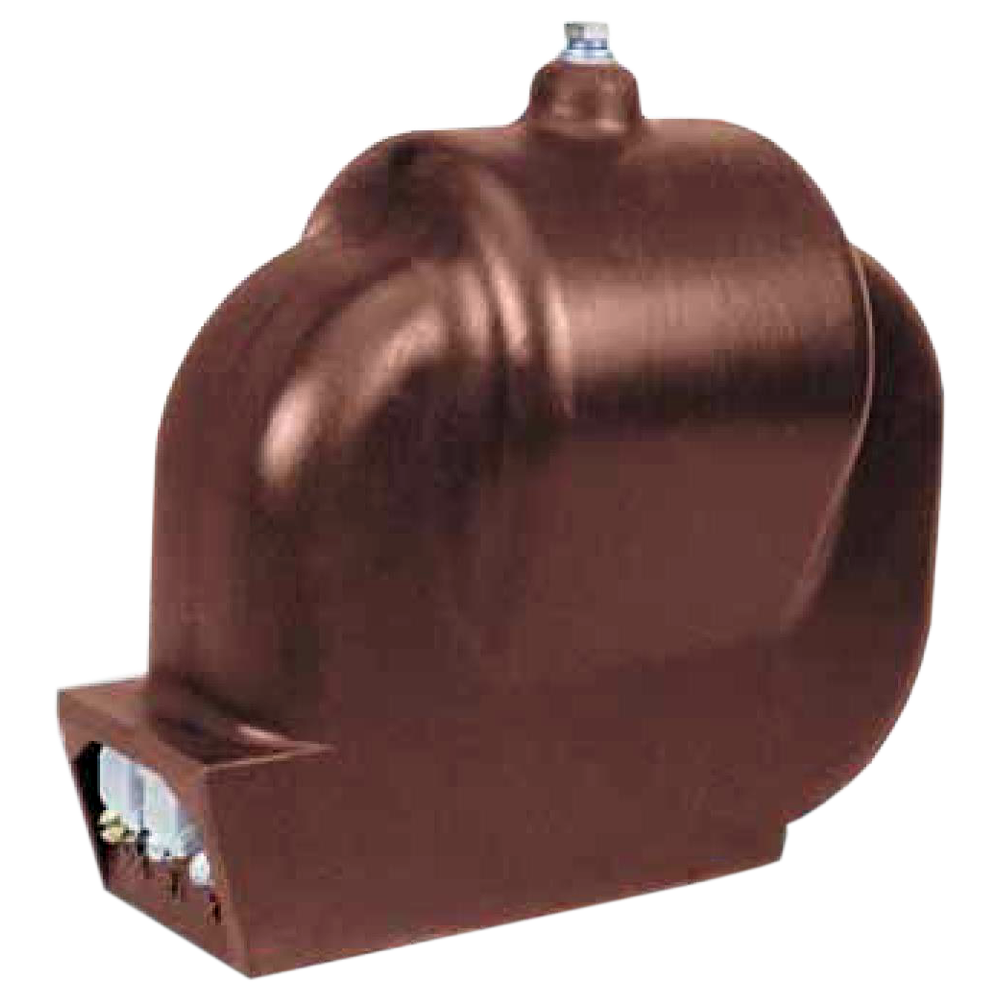

ЗНОЛ.06 трансформаторы напряжения измерительные сухие заземляемые

Скачать PDF

Тип трансформатора: Измерительный

Класс напряжения: 3 кВ, 6 кВ, 10 кВ, 15 кВ, 20 кВ, 24 кВ, 27 кВ, 35 кВ

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Описание

Трансформаторы напряжения ЗНОЛ.06 применяются в электрических цепях переменного тока частотой 50 Гц с номинальным напряжением от 3 до 35 кВ включительно с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления. Предназначены для установки в комплектные распределительные устройства (КРУ) внутренней установки или другие закрытые распределительные устройства (ЗРУ), а также для встраивания в токопроводы турбогенераторов.

ЗНОЛ.06 используются в области электроэнергетики, могут применяться для обеспечения работы оборудования атомных станций.

Условия эксплуатации заземляемых трансформаторов напряжения ЗНОЛ.06:

  • Трансформаторы предназначены для эксплуатации при условиях:
    • Высота установки над уровнем моря не более 1000 м.
    • Окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
  • Рабочее положение -  любое.

Особенности работы с ЗНОЛ.06:

  • Обязательно выполнить защитное заземление трансформаторов:
    • ЗНОЛ.06 от 3 до 24 кВ с помощью четырех крепежных втулок, установленных в основании трансформатора.
    • ЗНОЛ.06 на 27 и 35 кВ с помощью вывода заземления.
  • Вариант заземления вторичных обмоток определяется потребителем в соответствии со схемой вторичных присоединений трансформаторов. Производство  монтажных  работ  на  трансформаторах  без  снятия  напряжения с первичной обмотки не допускается.
  • Допускается использование трансформаторов при температуре окружающего воздуха в токопроводе до +65°С при нагрузке трансформаторов, не превышающей номинальную мощность класса точности 0,5.

Технические характеристики

Наибольшее рабочее напряжение 3 кВ, 7,2 кВ, 12 кВ, 17,5 кВ, 24 кВ
Напряжение первичной обмотки 27,5 кВ, 3000/√3 В, 3300/√3 В, 6000/√3 В, 6300/√3 В, 6600/√3 В, 6900/√3 В, 10000/√3 В, 10500/√3 В, 11000/√3 В, 13800/√3 В, 15750/√3 В, 18000/√3 В, 20000/√3 В, 24000/√3 В, 27000/√3 В, 35000/√3 В
Напряжение вторичной обмотки 100/√3 В, 110/√3 В
Номинальная частота 50 Гц, 60 Гц
Класс точности основной вторичной обмотки 0,2, 0,5, 1, 3
Номинальная вторичная нагрузка 15 ВА, 25 ВА, 30 ВА, 50 ВА, 75 ВА, 150 ВА, 200 ВА, 300 ВА
Схема и группа соединения обмоток 1/1/1-0-0, 1/1/1/1-0-0-0
Климатическое исполнение (диапазон рабочих температур) и категория размещения У3, УХЛ2.1

Структура обозначения, пример заказа

ЗНОЛ.06
6
У3
6000/√3
100/√3
100/3
0,5
/3
50
/200

Мощность дополнительной вторичной обмотки в указанном классе точности

Мощность основной вторичной обмотки в указанном классе точности

Класс точности дополнительной обмотки

Класс точности основной обмотки

Напряжение дополнительной вторичной обмотки, В

Напряжение основной вторичной обмотки, В

Напряжение первичной обмотки, В

Климатическое исполнение и категория размещения

Класс напряжения первичной обмотки, кВ

Тип трансформатора

Варианты исполнений

Наименование параметра

Значение для исполнений

ЗНОЛ.06-
3

ЗНОЛ.06-
6

ЗНОЛ.06-
10

ЗНОЛ.06-
15

ЗНОЛ.06М-
15

ЗНОЛ.06-
20

ЗНОЛ.06М-
20

ЗНОЛ.06-
24

ЗНОЛ.06М-
24

ЗНОЛ.06-
27

ЗНОЛ.06-
27 УХЛ2.1
ЗНОЛ.06-
35

Класс напряжения, кВ

3

6

10

15

20

24

27

35

Наибольшее рабочее напряжение, кВ

3,6

7,2

12

17,5

24

26,5

30

40,5

Номинальное напряжение первичной обмотки, В

3000/√3
3300/√3

6000/√3
6300/√3
6600/√3
6900/√3

10000/√3
10500/√3
11000/√3

13800/√3
15750/√3

18000/√3
20000/√3

24000/√3

27000/√3

27500 35000/√3

Номинальное напряжение основной вторичной обмотки, В

100/√3 или 110/√3*

100 100/√3

Номинальное напряжение дополнительной вторичной обмотки, В

100/3 или 100 или 110/3* или 110* или 100/√3**

127 100/3

Номинальная мощность основной вторичной обмотки*** с коэффициентом мощности активно-индуктивной нагрузки 0,8 в классах точности по ГОСТ 1983, В·А:

0,2

15

30

50

25

50

25

50

30

50

20

0,5

30

50

75

50

75

50

75

50

75

60

1

50

75

150

75

150

75

150

75

150

120

3

150

200

300

200

300

200

300

200

300

-

Номинальная мощность дополнительной вторичной обмотки с коэффициентом мощности активно - индуктивной нагрузки 0,8 в классе точности 3 по ГОСТ 1983, В·А

150

200

300

200

300

200

300

200

300

100

Предельная мощность вне класса точности, ВА

250

400

630

400

630

400

630

400

630

600

Предельный допустимый длительный первичный ток, А

0,14

0,11

0,10

0,07

0,05

0,06

0,04

0,05

0,03

0,04

0,022 0,03
Климатическое исполнение У3 УХЛ2.1

Схема и группа соединения обмоток

1/1/1-0-0

Номинальная частота, Гц

50 или 60****

Примечания:
* Для трансформатора ЗНОЛ.06М не применяется.
** Используется как вторая основная вторичная обмотка (для питания измерительных приборов). Нагрузка на обе вторичные обмотки, а также классы точности оговариваются при заказе.
*** Наибольшая возможная мощность заданного класса точности. Возможно изготовление трансформаторов ЗНОЛ.06 с меньшими значениями номинальных мощностей вторичной обмотки, выбираемых из ряда: 10, 15, 25, 30, 50, 75, 100, 150, 200. Номинальная мощность оговаривается при заказе.
**** Для поставок на экспорт.

Наименование параметра

Значение для исполнения

ЗНОЛ.06.4-6

ЗНОЛ.06.4-10

ЗНОЛ.06.4-20

ЗНОЛ.06.4-35

Класс напряжения, кВ

6

10

20

35

Наибольшее рабочее напряжение, кВ

7,2

12

24

40,5

Номинальное напряжение первичной обмотки, В

6000/√3

10000/√3

20000/√3

35000/√3

Номинальное напряжение первой основной вторичной обмотки, В

100/√3

Номинальное напряжение второй основной вторичной обмотки, В

100/√3

Номинальное напряжение дополнительной вторичной обмотки, В

100/3

100

100/3

100

100/3

100

100/3

Номинальная мощность первой вторичной обмотки с коэффициентом мощности активно-индуктивной нагрузки 0,8 в классе точности 0,2 по ГОСТ 1983, В·А

10

Номинальная мощность второй вторичной обмотки с коэффициентом мощности активно-индуктивной нагрузки 0,8 в классе точности 0,5 по ГОСТ 1983, В·А

25

15

30

15

30

15

30

Номинальная мощность дополнительной вторичной обмотки с коэффициентом мощности активно-индуктивной нагрузки 0,8 в классе точности 3 или 3Р по ГОСТ 1983, В·А

200

50

200

50

200

50

200

Предельная мощность вне класса точности, В·А

400

160

400

160

400

160

400

Предельный допустимый длительный первичный ток, А

0,12

0,05

0,07

0,03

0,04

0,02

-
Климатическое исполнение У3 УХЛ2.1

Схема и группа соединения обмоток

1/1/1/1-0-0-0

Номинальная частота переменного тока, Гц

50

Примечание: ЗНОЛ.06.4 имеет 3 вторичные обмотки.

Стандартный комплект поставки

  • Трансформатор ЗНОЛ.06.
  • Руководство по эксплуатации.
  • Паспорт.

Габаритные размеры ЗНОЛ.06

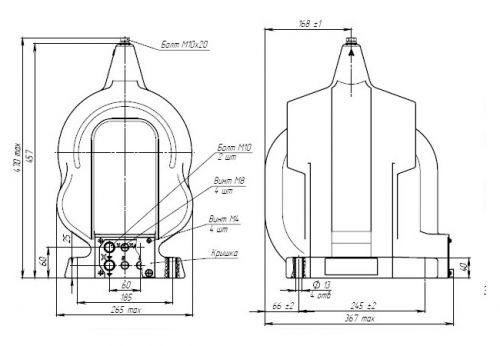

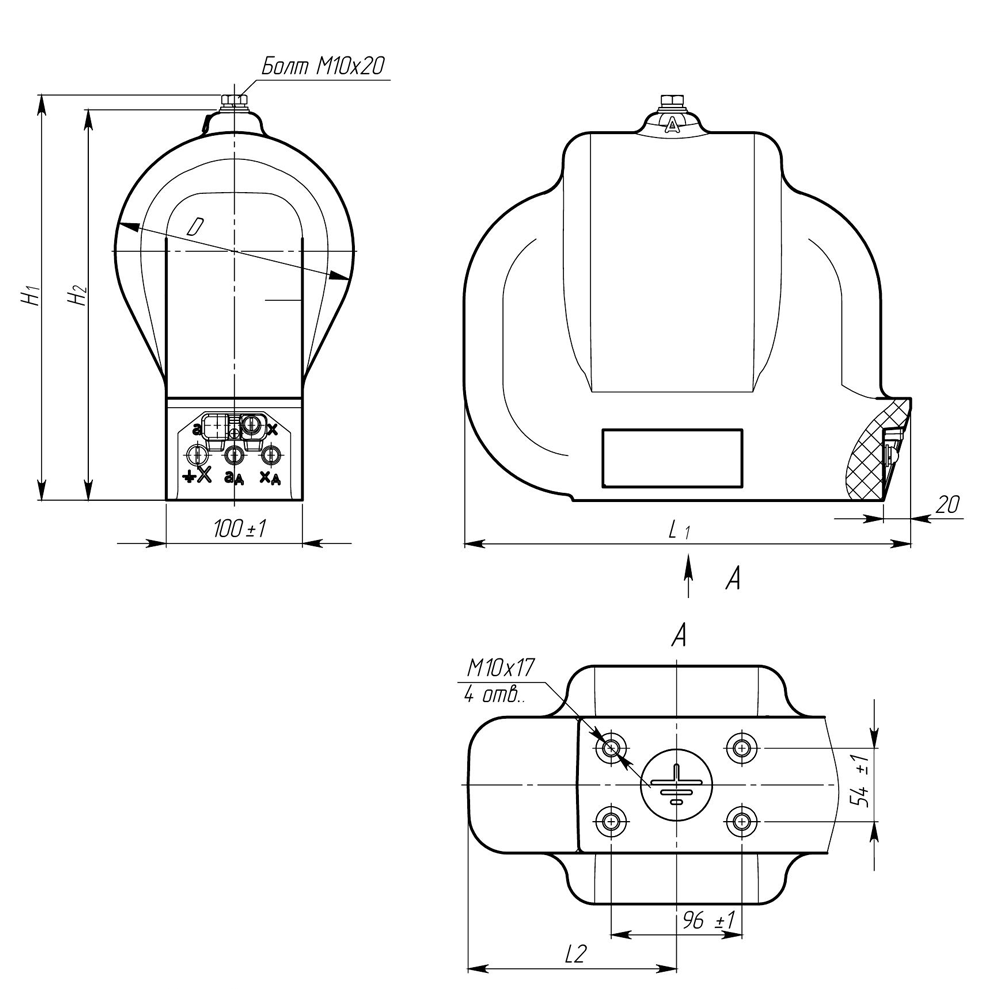

Габаритный чертеж трансформаторов ЗНОЛ.06 – от 3 до 24 кВ Габаритный чертеж трансформатора ЗНОЛ.06-27-35
ЗНОЛ.06 от 3 до 24 кВ ЗНОЛ.06 от 27 до 35 кВ



Тип трансформатора

Размеры, мм

Масса, кг

H1

H2

L1

L2

D

ЗНОЛ.06-3
ЗНОЛ.06-6
ЗНОЛ.06.4-6

298±5

287

328

153±2

160±3

26,5±1,5

ЗНОЛ.06-10*
ЗНОЛ.06.4-10
ЗНОЛ.06М-15

175±3

28,5±1,5

ЗНОЛ.06-15
ЗНОЛ.06М-20

314±5

303

195±3

29,5±1,5

ЗНОЛ.06-20
ЗНОЛ.06.4-20
ЗНОЛ.06М-24

341±5

330

205±3

32,5±1,5

ЗНОЛ.06-24

348±5

337

338

163±2

240±3

40,5±1,5

ЗНОЛ.06-27 470 457 367 168±1 -

61
57,5 (УХЛ2.1)

ЗНОЛ.06-35 54,5
ЗНОЛ.06.4-35 57,5

* Трансформаторы с номинальным первичным напряжением 11000/√3 В для АС изготавливаются с размерами, соответствующими трансформаторам ЗНОЛ.06-15.

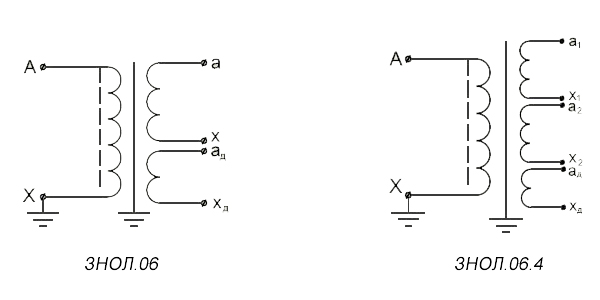

Принципиальная электрическая схема

знол.06 электрическая схема

Скачать документацию

ЗНОЛ.06 трансформаторы напряжения измерительные сухие заземляемые. Руководство по эксплуатации.
