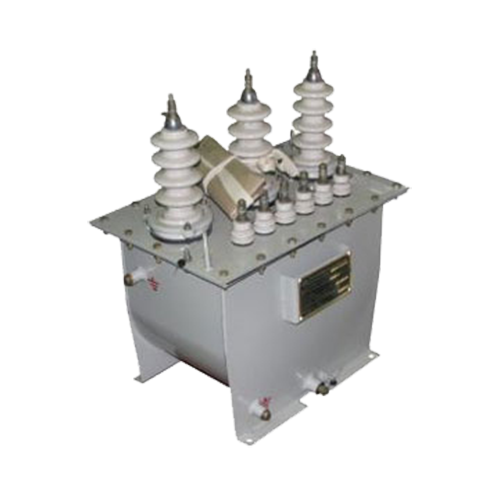

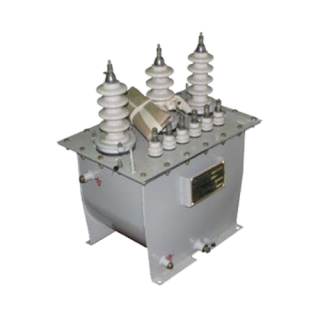

НАМИ-6 трансформаторы напряжения антирезонансные (КТЗ)

Скачать PDF

Тип трансформатора: Измерительный

Класс напряжения: 6 кВ

Тип изоляции: Масло

Цена (без учета НДС): 142 529,00 руб.

Описание

Трехфазные масляные трансформаторы напряжения НАМИ-6 являются масштабными преобразователями напряжения переменного тока.

Антирезонансные трансформаторы НАМИ-6 предназначены для выработки сигнала измерительной информации для электрических измерительных приборов, цепей защиты и сигнализации в сетях переменного тока с изолированной или с заземленной через дугогасящий реактор нейтралью частотой 50 Гц.

Особенности трансформаторов НАМИ-6:

  • Конструкция антирезонансных трансформаторов типа НАМИ-6 имеет защиту от перегрева и повреждения обмоток.
  • Номинальные напряжения обмоток:
    • ВН: 6 кВ.
    • НН основной: 0,1 кВ.
    • НН дополнительной: 01/3 кВ.
  • Мощность вторичных обмоток:
    • Основной: 75 ВА.
    • Дополнительной: 30 ВА.
  • Предельная мощность трансформатора: 1,0 кВА.
  • Предельная мощность дополнительной вторичной обмотки: 100 ВА.
  • Класс точности в номинальном режиме: 0,2.

Технические характеристики

Напряжение первичной обмотки 6 кВ
Напряжение вторичной обмотки 0,1 кВ
Номинальная частота 50 Гц
Класс точности основной вторичной обмотки 0,2
Номинальная вторичная нагрузка 75 ВА
Климатическое исполнение (диапазон рабочих температур) и категория размещения У2
Габаритные размеры 320х515х555 мм
Вес 98 кг

Структура обозначения, пример заказа

НАМИ
6
У2

Климатическое исполнение и категория размещения

Напряжение первичной обмотки, кВ

Тип трансформатора

Стандартный комплект поставки

  • Трансформатор НАМИ-6.
  • Руководство по эксплуатации.
  • Паспорт.

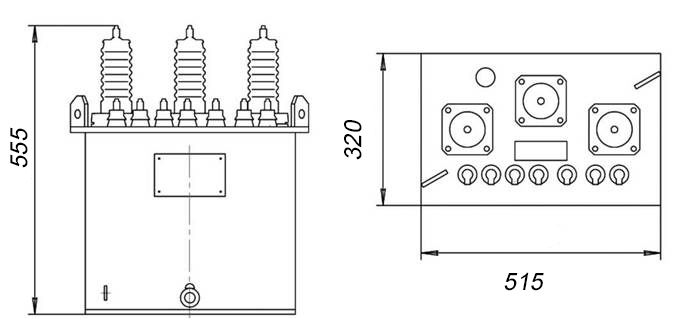

Габаритные размеры трансформаторов НАМИ-6

трансформатор нами-6 габариты



Чтобы правильно подобрать антирезонансные трансформаторы НАМИ-6, узнать стоимость трансформаторов НАМИ-6, купить трансформаторы напряжения НАМИ-6, вам достаточно позвонить по телефону +7 (4812) 209-311 или написать по электронной почте info@tdtransformator.ru.
