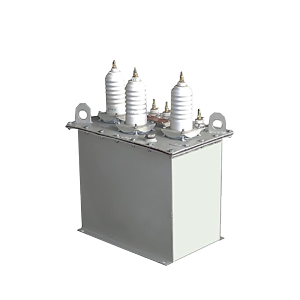

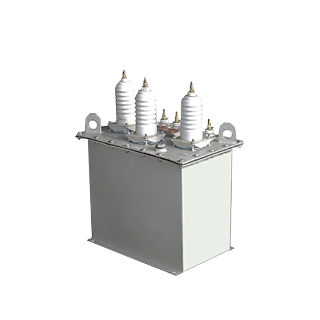

НАМИТ-10 трансформаторы напряжения антирезонансные (КТЗ)

Скачать PDF

Тип трансформатора: Измерительный

Номинальная мощность: 0,075 кВА, 0,2 кВА, 0,3 кВА, 0,6 кВА

Класс напряжения: 10 кВ

Тип изоляции: Масло

Цена (без учета НДС): По запросу руб.

Описание

Трансформаторы НАМИТ-10 устанавливаются в шкафах КРУ(Н) и в закрытых распределительных устройствах промышленных предприятий для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.

Измерительные трансформаторы НАМИТ-10 работают в электрических сетях переменного тока промышленной частоты 10 кВ, с изолированной нейтралью или заземленной через дугогасящий реактор. Приборы относятся к трехфазным трансформаторам.

Условия эксплуатации НАМИТ-10:

  • Невзрывоопасная и химически неактивная среда.
  • Высота установки над уровнем моря: не более 1000 м.
  • Температура окружающего воздуха: -45...+40°С.
  • Относительная влажность воздуха: не более 80% при +25°С.

Технические характеристики НАМИТ-10

Номинальное напряжение первичной обмотки, кВ

6

Номинальное напряжение основной вторичной обмотки, кВ

0,1

Номинальное напряжение дополнительной вторичной обмотки, кВ

0,1/3

Номинальная частота, Гц

50

Класс точности основной вторичной обмотки

0,2; 0,5; 1,0; 3,0

Номинальная мощность вторичной основной обмотки, ВА при измерении линейных напряжений и симметричной нагрузке в классе точности:
0,2
0,5
1,0
3,0



75
200
300
600

Номинальная мощность вторичной дополнительной обмотки, ВА

30

Предельная мощность вне класса точности, ВА
- трансформатора
- вторичной основной обмотки
- вторичной дополнительной обмотки



1000
900
100

Схема и группа соединения обмоток

Y/Yn-0

Климатическое исполнение (диапазон рабочих температур) и категория размещения

У2

Структура обозначения, пример заказа

НАМИТ
10
0,5
200
У2

Климатическое исполнение

Номинальная мощность основной вторичной обмотки в классе точности, ВА

Класс точности основной вторичной обмотки

Номинальное напряжение первичной обмотки, кВ

Тип трансформатора

Стандартный комплект поставки

  • Трансформатор НАМИТ-10.
  • Паспорт.

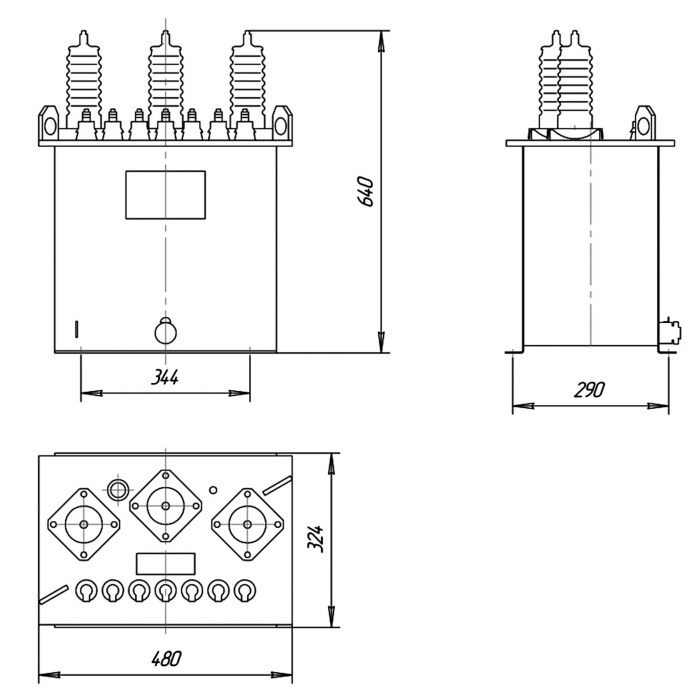

Чертежи НАМИТ-10

намит-10 габаритные размеры

Чтобы правильно подобрать трансформаторы напряжения НАМИТ-10, узнать стоимость НАМИТ-10, купить трансформаторы НАМИТ-10, вам достаточно позвонить по телефону +7 (4812) 209-311 или написать по электронной почте info@tdtransformator.ru.
