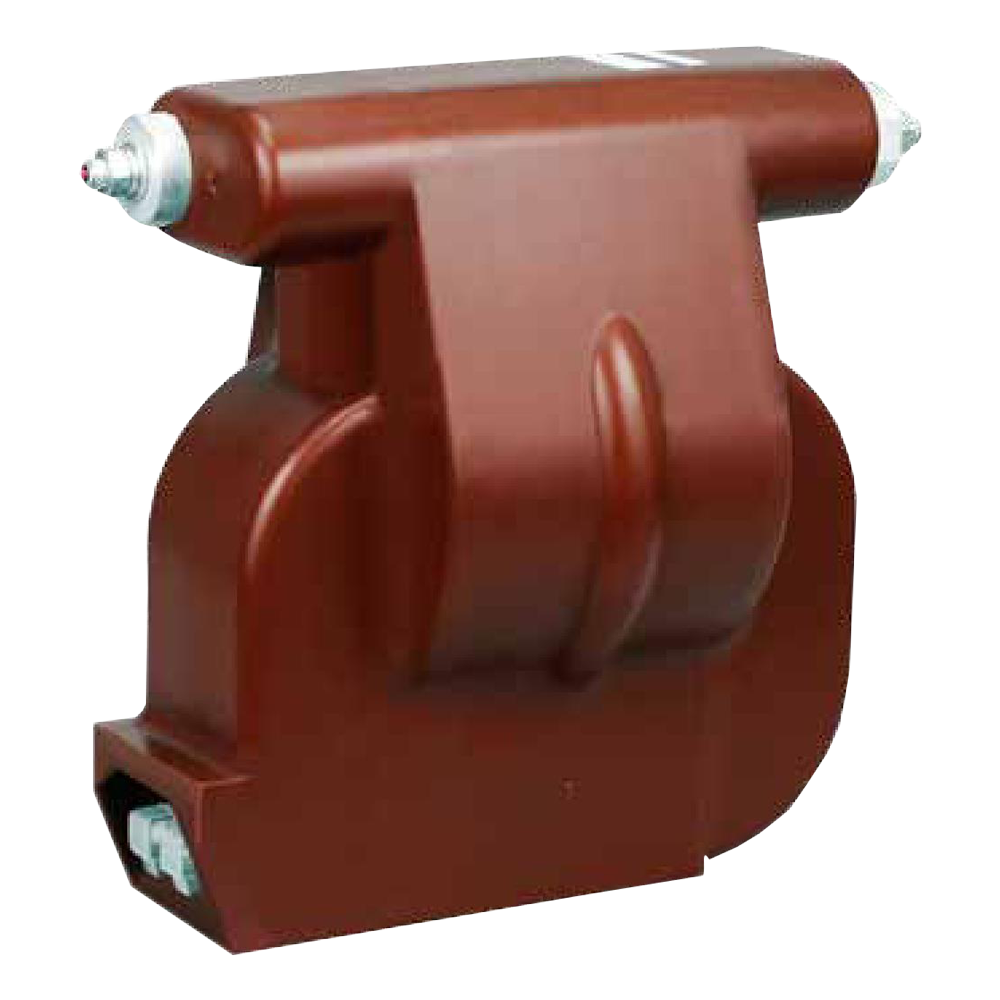

НОЛП-10 трансформаторы напряжения незаземляемые с предохранителем

Скачать PDF

Тип трансформатора: Измерительный

Номинальная мощность: 0,05 кВА, 0,075 кВА, 0,3 кВА, 0,15 кВА

Класс напряжения: 10 кВ

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Описание

Трансформаторы НОЛП-10 предназначены для установки в комплектные распределительные устройства (КРУ), токопроводы и другие электроустановки с классом напряжения 10 кВ. Данная модель имеет в своем составе предохранительное устройство, которое обеспечивает защиту от перегрузки и скачков напряжения. После сбрасывания подлежит перезарядке.

НОЛП-10 используются для питания цепей измерения, защиты, автоматики, сигнализации и управления в электрических установках переменного тока частоты 50 Гц или 60 Гц (для экспортных исполнений).

Конструкция НОЛП-10

НОЛП-10 представляют собой однофазные двухобмоточные трансформаторы с незаземляемыми выводами. Магнитопровод стержневого типа, намотан из холоднокатаной электротехнической стали, разрезной. Обмотки расположены на магнитопроводе концентрически. Обмотки с магнитопроводом залиты изоляционным компаундом, создающим монолитный блок, который обеспечивает электрическую прочность изоляции и защиту обмоток от механических повреждений и проникновения влаги. Высоковольтные выводы «А» и «Х» первичной обмотки выполнены со встроенными защитными предохранительными устройствами. Подключение к высоковольтным выводам производится к втулке с резьбой М12.

Защитное предохранительное устройство трансформаторов НОЛП-10 выполнено в виде разборной конструкции, содержащей плавкую вставку - металлодиэлектрический резистор С2-33-Н мощностью 0,125 или 0,25 Вт. В качестве индикатора срабатывания выступает подвижный стержень.

Условия эксплуатации НОЛП-10:

  • Высота установки над уровнем моря: не более 1000 м.
  • Диапазон рабочих температур: -45...+50°С.
  • Относительная влажность воздуха до 100% при +25°С.
  • Окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
  • Рабочее положение: любое.

Технические характеристики НОЛП-10

Параметры

Норма

электромагнитная часть (трансформатор)

встроенное предохрани-тельное защитное устройство

Класс напряжения, кВ

10

10

Наибольшее рабочее напряжение, кВ

12

12

Номинальное напряжение первичной обмотки, В

10000
11000

-

Номинальное напряжение вторичной обмотки, В

100 или 110*

-

Номинальная мощность вторичной обмотки, В·А в классе точности**:
0,2***
0,5
1
3



50
75
150
300

-

Предельная мощность вне класса точности, ВА

630

-

Номинальная частота, Гц

50 или 60****

-

Схема и группа соединения обмоток

1/1-0

-

Испытательное напряжение, кВ
- одноминутное промышленной частоты
- грозового импульса полного
- грозового импульса срезанного


42
75
90

-

Сопротивление резистора в составе предохранительного защитного устройства, Ом

-

36 / 18

Номинальная мощность резистора, Вт

-

0,25 / 0,125

Климатическое исполнение

У2

Масса, кг

35

Примечания:
* Номинальное напряжение вторичной обмотки 110 В только для трансформаторов с номинальным напряжением первичной обмотки 11000 В.
** Наибольшая возможная мощность для заданного класса точности. Возможно изготовление трансформаторов с меньшими значениями номинальных мощностей вторичной обмотки, выбираемых из ряда: 10, 15, 25, 30, 50, 75, 100, 150, 200. Номинальная мощность оговаривается при заказе.
*** Высший класс точности 0,2 только для трансформаторов с номинальным напряжением вторичной обмотки 100 В.
**** Только для моделей для поставок на экспорт. Для коммерческого учета электроэнергии НОЛП-10 изготавливаются с одним классом точности 0,2 или 0,5.

Структура обозначения, пример заказа

НОЛП
10
10000
/100
0,2
У2

Климатическое исполнение и категория размещения

Класс точности: 0,2; 0,5; 1; 3

Номинальное напряжение вторичной обмотки: 100 В или 110 В (только для номинального напряжения первичной обмотки 11000 В)

Номинальное напряжение первичной обмотки, В: 10000 или 11000

Класс напряжения, кВ

Тип трансформатора

Стандартный комплект поставки

  • Трансформатор НОЛП-10.
  • Руководство по эксплуатации.
  • Паспорт.

Габариты НОЛП-10

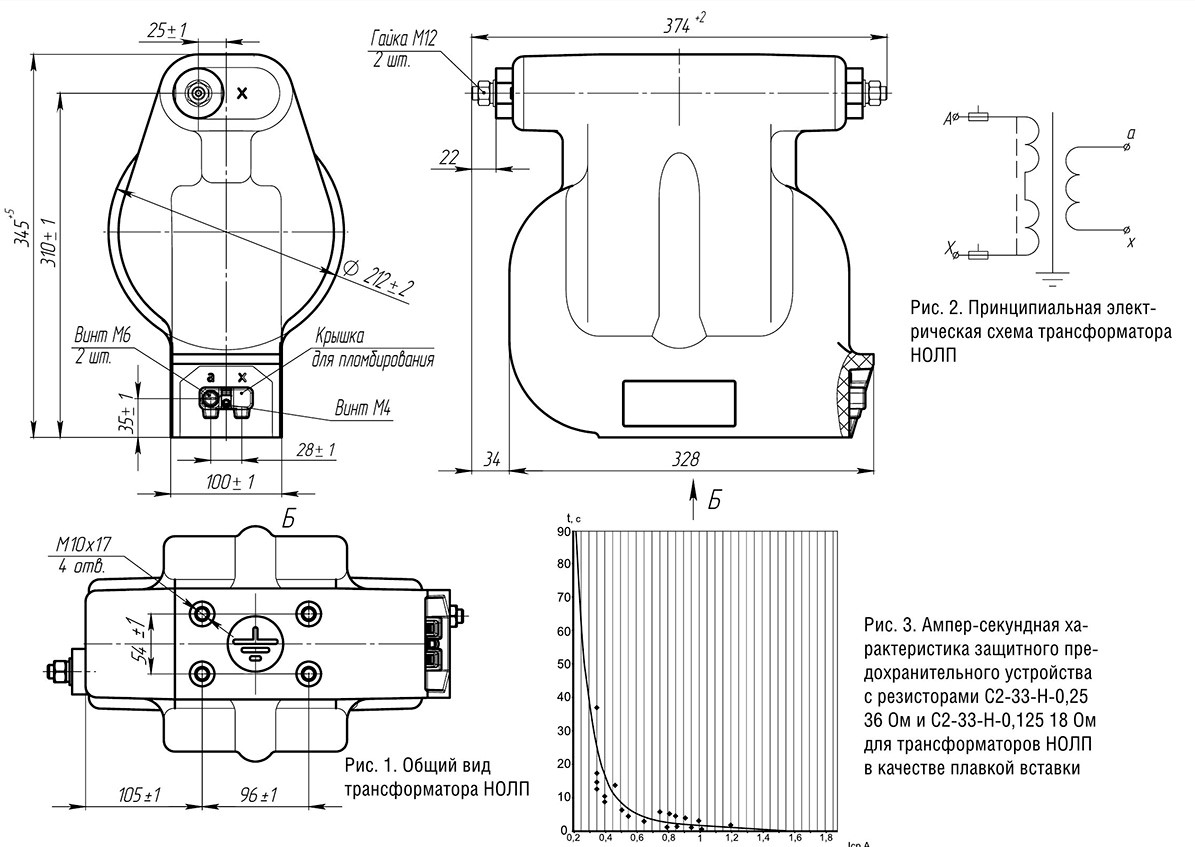

нолп-10 габаритные размеры

Скачать документацию

НОЛП трансформаторы напряжения незаземляемые с предохранителем. Руководство по эксплуатации.
