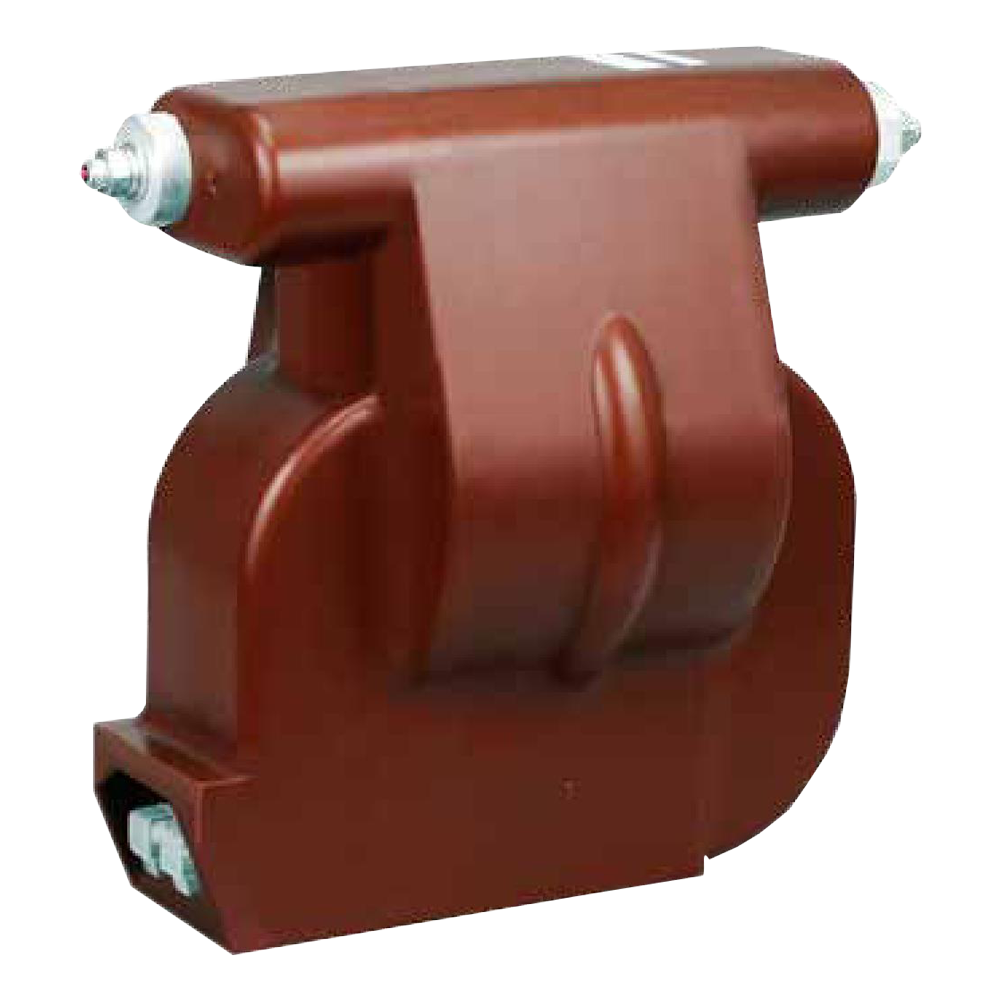

НОЛП-6 трансформаторы напряжения незаземляемые с предохранителем

Скачать PDF

Тип трансформатора: Измерительный

Номинальная мощность: 0,03 кВА, 0,05 кВА, 0,075 кВА, 0,2 кВА

Класс напряжения: 6 кВ

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Описание

Трансформаторы напряжения НОЛП-6 предназначены для питания цепей измерения, защиты, автоматики, сигнализации и управления в электрических установках переменного тока частоты 50 Гц.

Трансформаторы НОЛП-6 устанавливаются в комплектные распределительные устройства (КРУ), токопроводы и другие электроустановки с классом напряжения 6 кВ.

Конструктивно измерительные трансформаторы НОЛП-6 являются однофазными двухобмоточными с незаземляемыми выводами. Магнитопровод стержневого типа, намотан из холоднокатаной электротехнической стали.

Обмотки расположены на магнитопроводе концентрически. Благодаря тому, что обмотки с магнитопроводом залиты изоляционным компаундом, корпус прибора представляет собой монолитный блок, который обеспечивает электрическую прочность изоляции и защиту обмоток от механических повреждений и проникновения влаги.

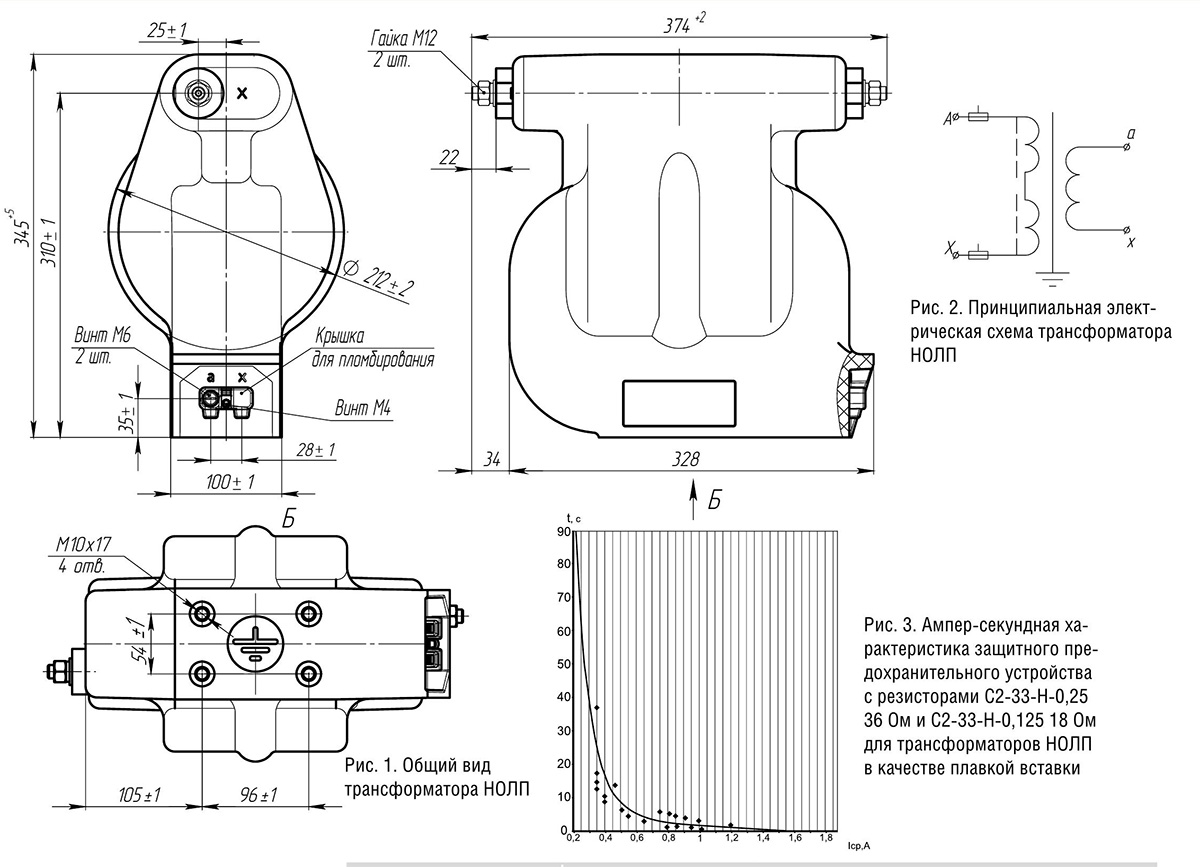

Габаритный чертеж

Технические характеристики

Наибольшее рабочее напряжение 7,2 кВ
Напряжение первичной обмотки 6000 В, 6300 В, 6600 В, 6900 В
Напряжение вторичной обмотки 100 В, 110 В
Номинальная частота 50 Гц, 60 Гц
Класс точности основной вторичной обмотки 0,2, 0,5, 1, 3
Схема и группа соединения обмоток 1/1-0
Климатическое исполнение (диапазон рабочих температур) и категория размещения Т2, У2
Вес 35 кг

Структура обозначения, пример заказа

НОЛП
6
6000
/100
0,2
У2

Климатическое исполнение и категория размещения: У2; Т2

Класс точности: 0,2; 0,5; 1; 3

Номинальное напряжение вторичной обмотки: 100 В; 110 В - только для трансформаторов с ном. напряжением первичной обмотки 6600 В

Номинальное напряжение первичной обмотки, В: 6000; 6300; 6600; 6900

Класс напряжения, кВ

Тип трансформатора

Стандартный комплект поставки

  • Трансформатор НОЛП-6.
  • Руководство по эксплуатации.
  • Паспорт.
