НОЛ.12-0.38 трансформаторы напряжения незаземляемые

Скачать PDF

Тип трансформатора: Измерительный

Номинальная мощность: 0,03 кВА

Класс напряжения: 0,66 кВ

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Описание

Трансформаторы НОЛ.12-0.38 применяются на морских и речных судах для питания электрических измерительных приборов, защитных устройств и цепей автоматики и сигнализации в электроустановках переменного тока частоты 50 Гц с классом напряжения 0,66 кВ.

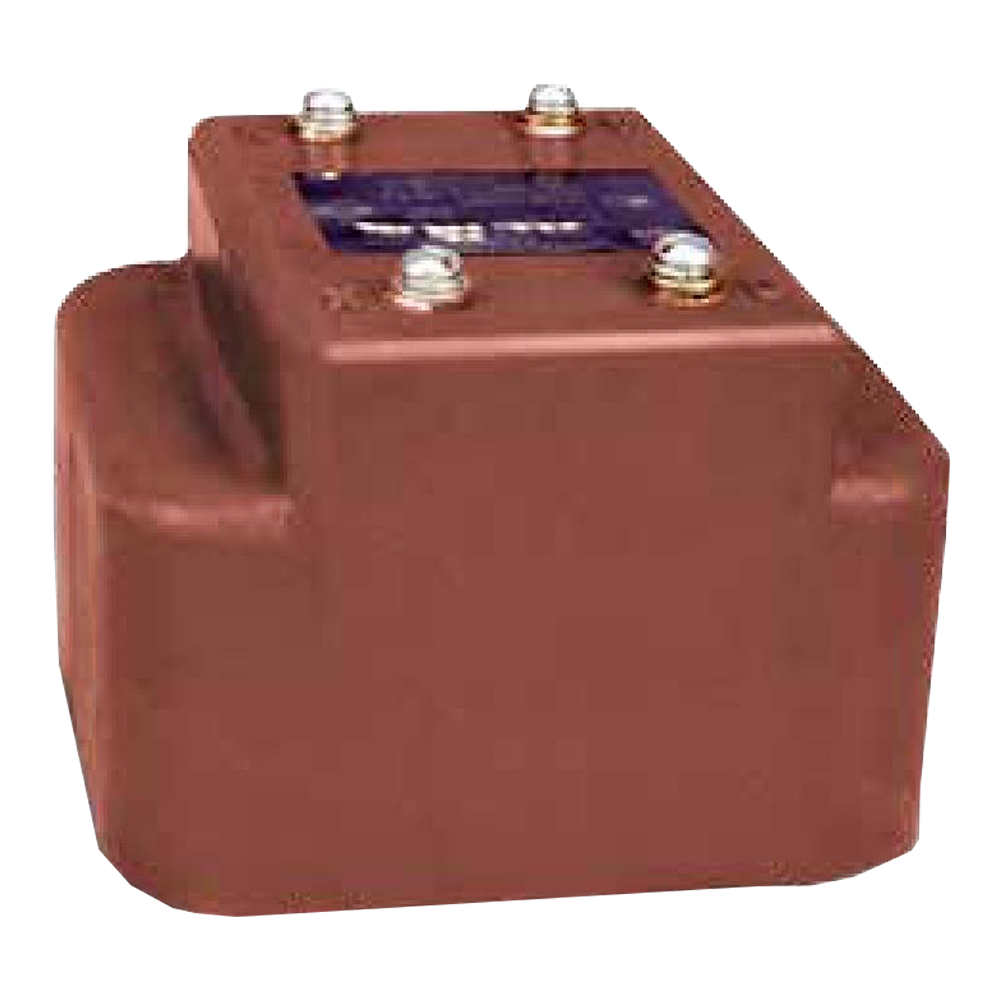

Конструктивно трансформаторы напряжения НОЛ.12-0.38 являются однофазными и представляют собой изоляционный блок, в котором залиты первичная, вторичная обмотки и магнитопровод.

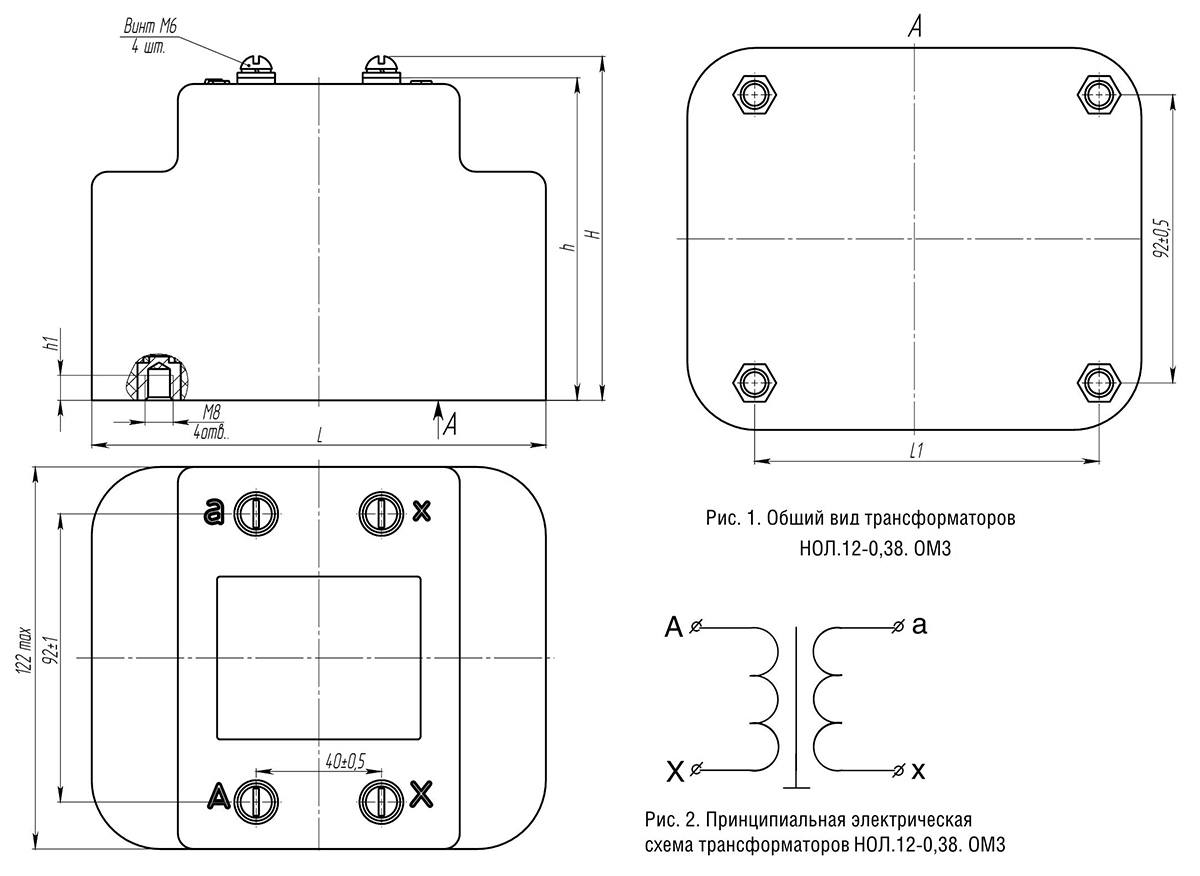

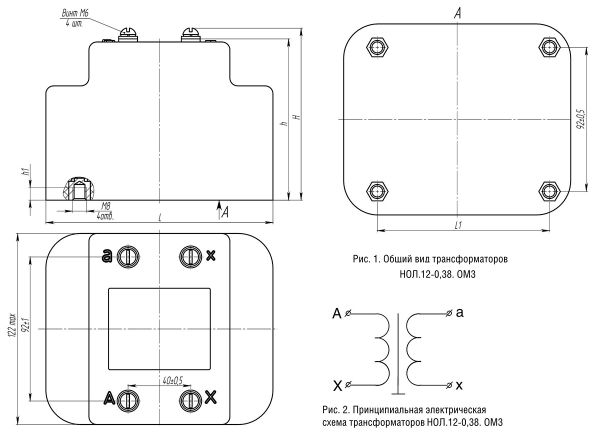

Габаритный чертеж

Наименование

Размеры, мм

H

h

h1

L

L1

НОЛ.12-0,38. ОМЗ

114 max

103-2

8 ±1

145 max

110 ±0,5

Технические характеристики

Напряжение первичной обмотки 380 В
Напряжение вторичной обмотки 127 В
Номинальная частота 50 Гц
Класс точности основной вторичной обмотки 1
Схема и группа соединения обмоток 1/1-0
Климатическое исполнение (диапазон рабочих температур) и категория размещения ОМ3
Вес 4,4 кг

Структура обозначения, пример заказа

НОЛ.12
0,38
ОМ3

Климатическое исполнение и категория размещения

Номинальное напряжение первичной обмотки

Тип трансформатора

Стандартный комплект поставки

  • Трансформатор незаземляемый НОЛ.12-0.38.
  • Руководство по эксплуатации.
  • Паспорт.
