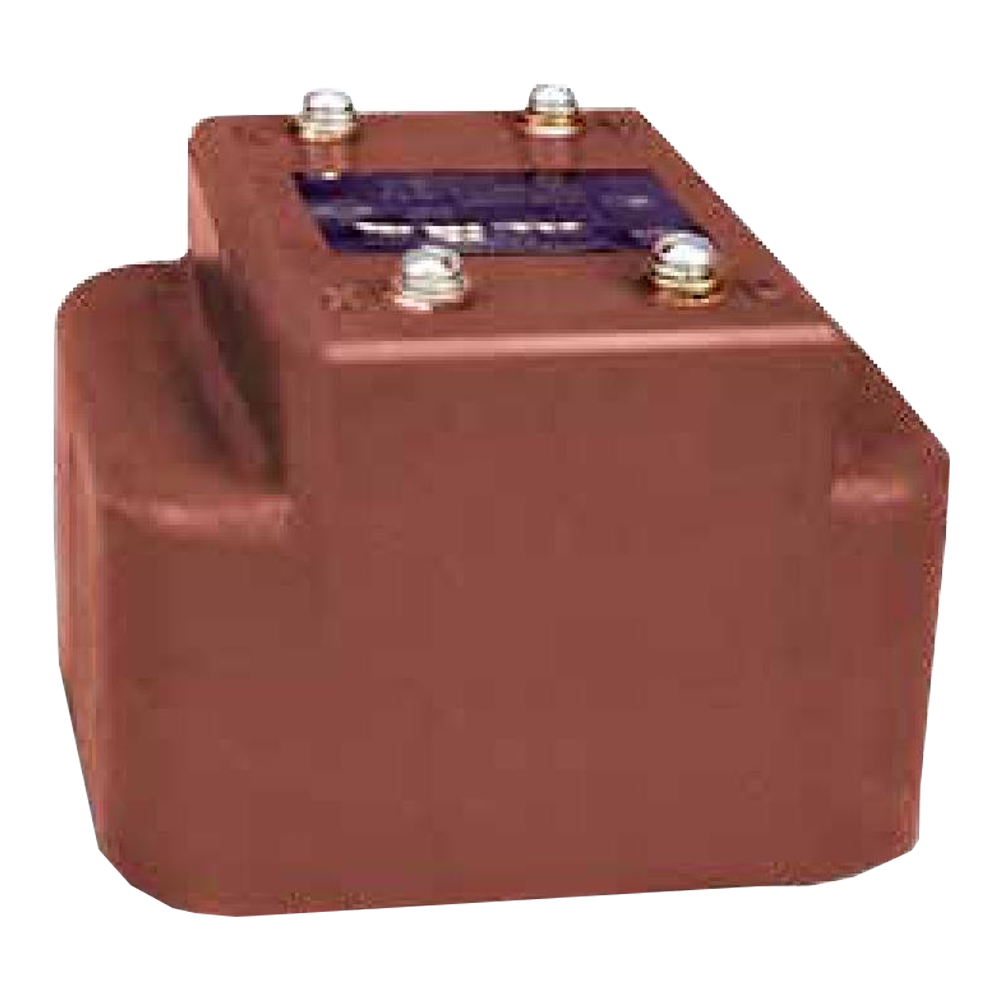

НОЛ.12-0.69 трансформаторы напряжения незаземляемые

Скачать PDF

Тип трансформатора: Измерительный

Номинальная мощность: 0,03 кВА

Класс напряжения: 0,66 кВ

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Описание

Трансформаторы напряжения НОЛ.12-0.69 изготавливаются в климатическом исполнении «ОМ» категории размещения 3 по ГОСТ 15150. Предназначены для использования на морских и речных судах.

Трансформаторы НОЛ.12-0.69 эксплуатируются при следующих условиях:

  • Диапазон рабочих температур окружающего воздуха: -40...+50°С с эпизодическим повышением до +60°С длительностью не более двух часов.
  • Относительная влажность воздуха до 98% при +35°С.
  • Давление воздуха согласно ГОСТ 15543.1.
  • Окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию (атмосфера типа II по ГОСТ 15150).

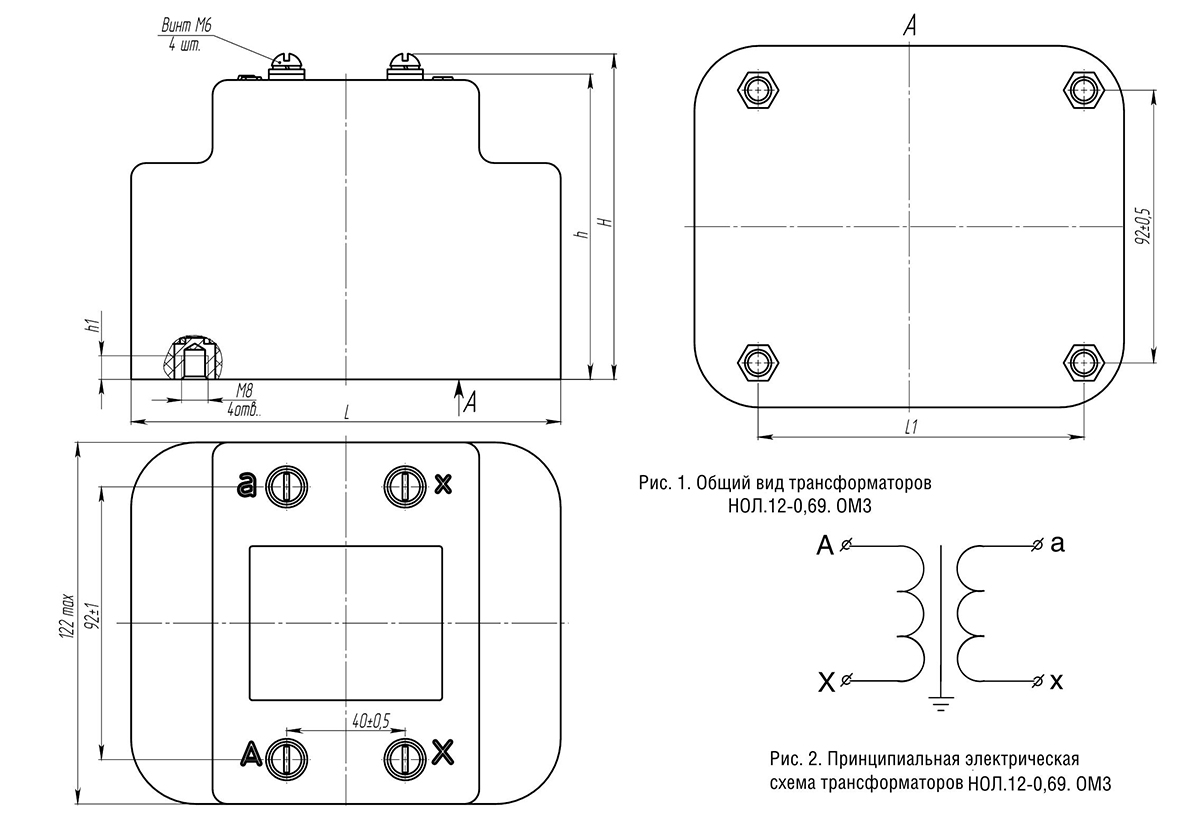

Габаритный чертеж

Наименование

Размеры, мм

H

h

h1

L

L1

НОЛ.12-0,69. ОМЗ

124 max

113-2

13 ±1

151 max

116 ±0,5

Технические характеристики

Напряжение первичной обмотки 690 В
Напряжение вторичной обмотки 127 В
Номинальная частота 50 Гц
Класс точности основной вторичной обмотки 1
Схема и группа соединения обмоток 1/1-0
Климатическое исполнение (диапазон рабочих температур) и категория размещения ОМ3
Вес 4,8 кг

Структура обозначения, пример заказа

НОЛ.12
0,69
ОМ3

Климатическое исполнение и категория размещения

Номинальное напряжение первичной обмотки

Тип трансформатора

Стандартный комплект поставки

  • Трансформатор незаземляемый НОЛ.12-0.69.
  • Руководство по эксплуатации.
  • Паспорт.
