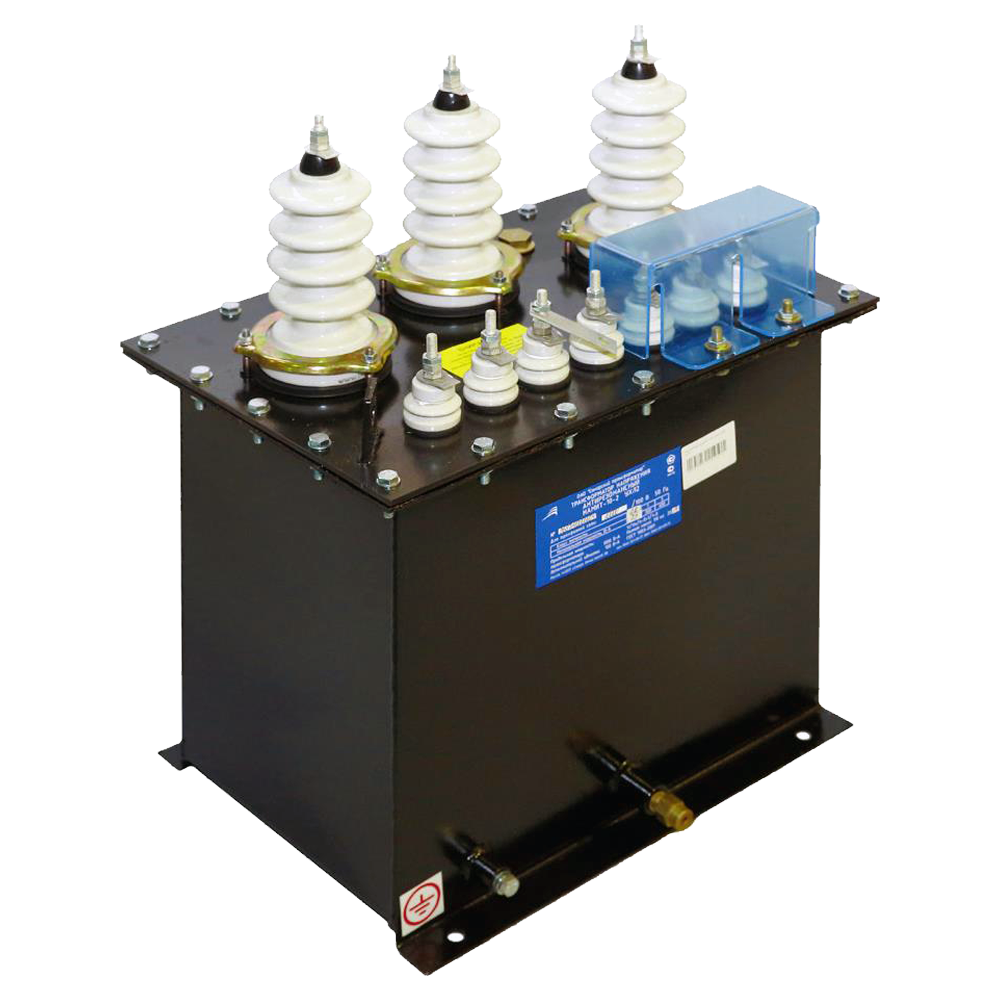

НАМИТ-6-2 трансформаторы напряжения трехфазные масляные антирезонансные

Скачать PDF

Тип трансформатора: Измерительный

Номинальная мощность: 0,075 кВА, 0,6 кВА, 0,15 кВА, 0,27 кВА

Класс напряжения: 6 кВ

Тип изоляции: Масло

Цена (без учета НДС): 48 600,00 - 49 800,00 руб.

Описание

Трансформаторы НАМИТ-6-2 предназначены для выработки сигнала измерительной информации для измерительных приборов в цепях учёта, защиты и сигнализации в сетях 6 кВ переменного тока промышленной частоты с изолированной нейтралью или заземлённой через дугогасящий реактор.

НАМИТ-6-2 относятся к трехфазным масляным антирезонансным трансформаторам напряжения. Устанавливаются в шкафах КРУ(Н) и в закрытых РУ промышленных предприятий.

Конструкция НАМИТ-6-2

Трансформаторы НАМИТ-6-2 представляют собой соединённые конструктивно в единое целое два трансформатора напряжения. Включают в себя магнитопроводы, собранные из электротехнической стали. На стержнях магнитопроводов расположены слоевые обмотки с изоляцией. Магнитопроводы с обмотками соединены между собой с помощью ряда конструктивных элементов в единую конструкцию и представляют собой активную часть трансформаторов.

Напряжение на вводах аД - хД разомкнутого треугольника дополнительной вторичной обмотки не превышает 3 В при симметричном номинальном первичном фазном напряжении и замкнутых выводах 0 – 0д.

Напряжение на вводах аД - хД разомкнутого треугольника дополнительной вторичной обмотки от 90 до 110 В при приложенном к ним симметричном линейном напряжении, соответствующем номинальному первичному напряжению, и последующем замыкании одной из фаз (А или С) на землю.

Технические характеристики НАМИТ-6-2

Номинальное напряжение первичной обмотки, кВ

6

Наибольшее рабочее напряжение, кВ

7,2

Номинальная частота, Гц

50, 60

Номинальное напряжение основной вторичной обмотки, кВ

0,1

Напряжение дополнительной вторичной обмотки (аД - хД), не более, кВ

0,1/3

Класс точности основной вторичной обмотки

0,2

0,5

Номинальная мощность вторичной основной обмотки, ВА при измерении линейных напряжений и симметричной нагрузке в классе точности:
0,2
0,5
1,0
3,0



75
150
270
600



-
200
300
600

Номинальная мощность вторичной дополнительной обмотки, ВА

30

Предельная мощность вне класса точности, ВА
- трансформатора
- вторичной основной обмотки
- вторичной дополнительной обмотки



1000
900
100

Схема и группа соединения обмоток

Yн / Yн / П - 0

Климатическое исполнение (диапазон рабочих температур) и категория размещения

УХЛ2

Структура обозначения, пример заказа

НАМИТ-6-2
0,5
6000
100
200
УХЛ2

Климатическое исполнение

Номинальная мощность вторичной обмотки, ВА

Напряжение вторичной обмотки, В

Напряжение первичной обмотки, В

Класс точности основной вторичной обмотки

Тип трансформатора

Стандартный комплект поставки

  • Трансформатор НАМИТ-6-2.
  • Паспорт.

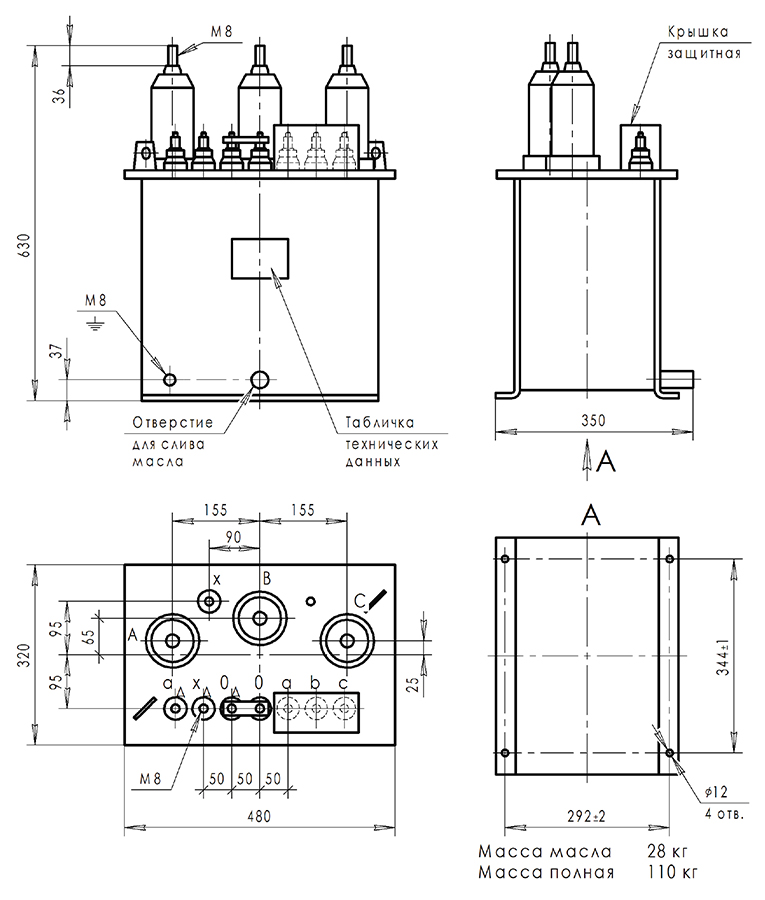

Чертеж НАМИТ-6-2

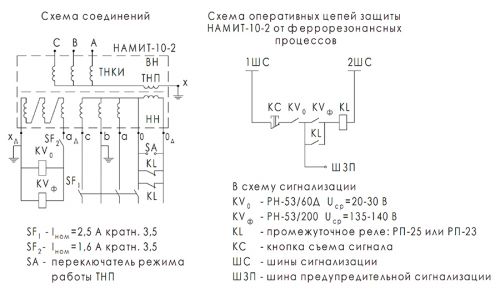

НАМИТ-6-2 габариты НАМИТ-6-2 схема соединений

Скачать документацию

НАМИТ-6(10) ИБЛТ 671241 021 ПС трансформатор напряжения. Паспорт.



Чтобы правильно подобрать трансформаторы напряжения НАМИТ-6-2, узнать стоимость НАМИТ-6-2, купить трансформаторы НАМИТ-6-2, вам достаточно позвонить по телефону +7 (4812) 209-311 или написать по электронной почте info@tdtransformator.ru.
