3хЗНОЛП.4-10 группа трехфазная трансформаторов напряжения антирезонансных с предохранителями

Скачать PDF

Тип трансформатора: Измерительный

Номинальная мощность: 0,03 кВА, 0,09 кВА

Класс напряжения: 10 кВ

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Описание

Трехфазные группы трансформаторов  с предохранителями 3хЗНОЛП.4-10 предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.

Трехфазная  группа  3хЗНОЛП.4-10 состоит из четырехобмоточных трансформаторов, изолированных друг от друга прокладками и установленных на общей металлической раме. Каждый трансформатор  снабжен встроенным защитным предохранительным устройством.

Электромагнитная часть трансформаторов напряжения 3хЗНОЛП.4-10 неремонтируемая. Защитное предохранительное устройство ремонтируемое. После срабатывания защитное устройство подлежит перезарядке.

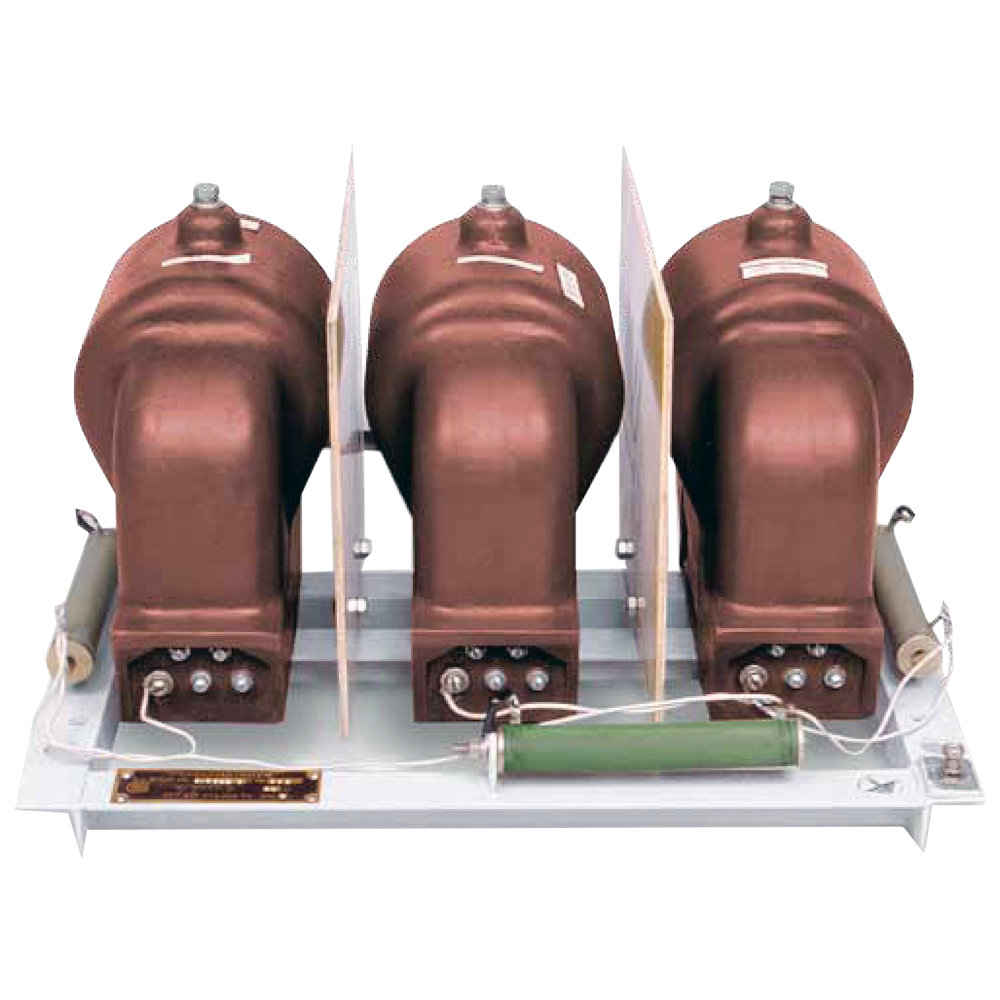

Конструктивно трехфазная группа 3хЗНОЛП.4-10 состоит из трех четырехобмоточных трансформаторов и трех резисторов, установленных на плите.​

Тип резистора

Норма для типа

Кол-во, шт.

3хЗНОЛП-10

Ом

Вт

С 5-35В 2.4±5% кОм, 100 Вт

3

800

300

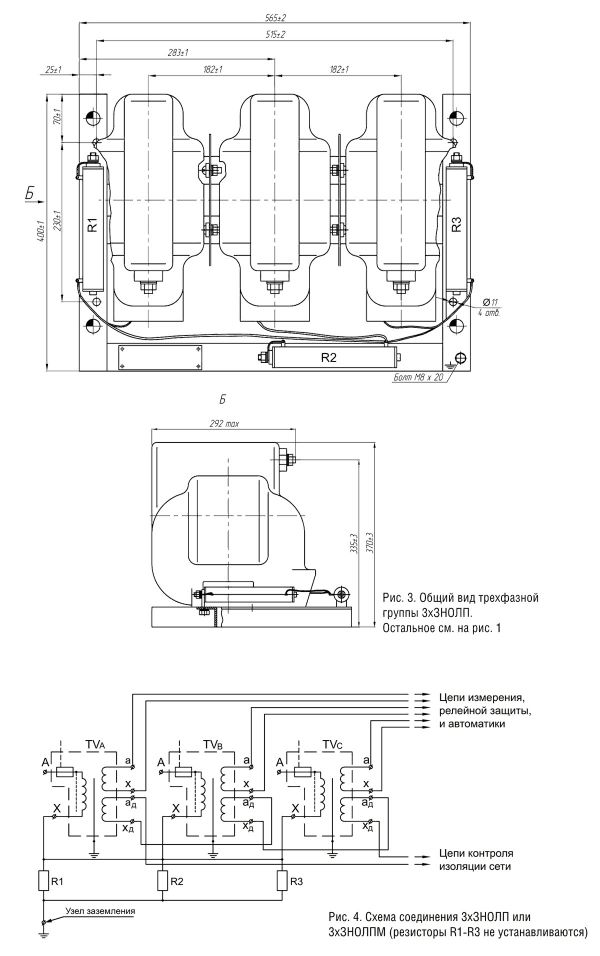

Габаритный чертеж

Технические характеристики

Наибольшее рабочее напряжение 12 кВ
Напряжение первичной обмотки 10000 В, 10500 В, 11000 В
Напряжение вторичной обмотки 100 В
Номинальная частота 50 Гц
Класс точности основной вторичной обмотки 0,2, 0,5
Климатическое исполнение (диапазон рабочих температур) и категория размещения Т2, У2
Вес 99 кг

Структура обозначения, пример заказа

3хЗНОЛП
4
10
10000
100
100
0,2
0,5
30
90

Трехфазная мощность второй основной вторичной обмотки, В∙А, в классе точности 0,5

Трехфазная мощность первой основной вторичной обмотки, В∙А, в классе точности 0,2

Класс точности второй основной вторичной обмотки

Класс точности первой основной вторичной обмотки

Номинальное линейное напряжение на выводах второй основной вторичной обмотки, В

Номинальное линейное напряжение на выводах первой основной вторичной обмотки, В

Номинальное линейное напряжение на выводах первичной обмотки, В

Класс напряжения, кВ

Количество обмоток

Наименование модели

Стандартный комплект поставки

  • Группа трансформаторов 3хЗНОЛП.4-10.
  • Руководство по эксплуатации.
  • Паспорт.
