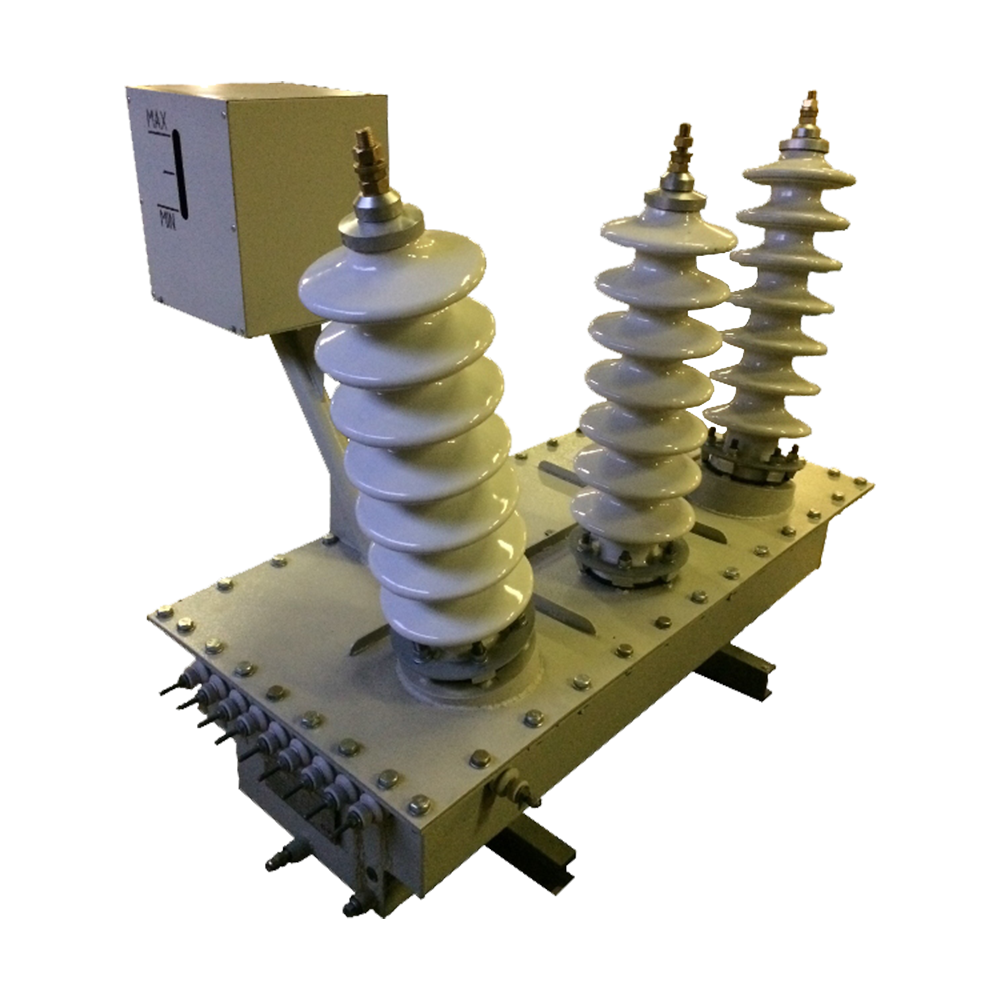

НАМИТ-35-2 трансформаторы напряжения трехфазные масляные антирезонансные

Скачать PDF

Тип трансформатора: Измерительный

Номинальная мощность: 0,09 кВА, 0,6 кВА, 0,36 кВА, 0,45 кВА

Класс напряжения: 35 кВ

Тип изоляции: Масло

Цена (без учета НДС): По запросу руб.

Описание

Трансформатор НАМИТ-35-2 предназначен для выработки сигнала измерительной информации и установки в электрических сетях трёхфазного переменного тока частоты 50 Гц с номинальным напряжением от 6 до 35 кВ включительно. Относится к трехфазным масляным антирезонансным устройтсвам.

Является аналогом трансформатора напряжения НАМИ-35.

НАМИТ-35-2 используется в цепях учёта, защиты и сигнализации в сетях 35 кВ переменного тока промышленной частоты с изолированной нейтралью или заземлённой через дугогасящий реактор. Место установки: в открытых распределительных устройствах (ОРУ).

Конструкция НАМИТ-35-2

НАМИТ-35-2 представляет собой единую конструкцию из двух трансформаторов напряжения: трехфазного трехобмоточного трансформатора напряжения контроля изоляции (ТНКИ) и однофазного двухобмоточного броневого трансформатора нулевой последовательности (ТНП).

Технические характеристики

Наибольшее рабочее напряжение 40,5 кВ
Напряжение первичной обмотки 35 кВ
Напряжение вторичной обмотки 0,1 кВ
Номинальная частота 50 Гц
Класс точности основной вторичной обмотки 0,2, 0,5, 1, 3
Схема и группа соединения обмоток Yн/Yн/D-0, Yн/Yн/Yн/D-0-0
Климатическое исполнение (диапазон рабочих температур) и категория размещения УХЛ1
Вес Не более 330 кг

Варианты исполнений

Трансформатор НАМИТ-35-2 производится в двух вариантах исполнения:

  • НАМИТ-35-2 с 1 измерительной обмоткой (содержит одну основную вторичную обмотку) - трансформатор НАМИТ-35 (1 изм. обмотка).
  • НАМИТ-35-2 с 2 измерительными обмотками (содержит две основных вторичных обмотки) - трансформатор НАМИТ-35 (2 изм. обмотки).

Параметры

НАМИТ-35-2 УХЛ1

1 осн. обм.

2 осн. обм.

Номинальное напряжение обмоток, кВ

- первичной (A, B, C)

- вторичной основной (a, b, c)

- вторичной дополнительной (ад, хд)



35

0,1

-



35

0,1

-

А) при симметричном номинальном первичном фазном напряжении, В, не более

3

3

Б) при приложенном симметричном линейном напряжении, и последующем замыкании одной из фаз на землю, В

100

100

Номинальное напряжение обмотки (0-0д)

100/√3

Наибольшее длительно допустимое рабочее напряжение первичной обмотки, кВ

40,5

Схема и группа соединения обмоток

Yн/Yн/D-0

Yн/Yн/Yн/D-0-0

Номинальная трёхфазная мощность обмоток (соsφ 0,8), ВА вторичной основной при измерении линейных напряжений и симметричной нагрузке в классе точности:

0,2

0,5

1,0

3,0





90

360

450

600





90 (a1,b1,c1)

360 (a2,b2,c2)

450 (a2,b2,c2)

600 (a2,b2,c2)

Номинальная мощность дополнительной обмотки (ад, хд) в классе точности 3Р, ВА, не более

100

Предельная трёхфазная мощность обмоток трансформатора, ВА

- первичной

- вторичной основной

- вторичной дополнительной



2000

1900

100

Скачать документацию

НАМИТ-35-2 трансформаторы напряжения трехфазные масляные антирезонансные. Руководство по эксплуатации.



Чтобы правильно подобрать трансформаторы НАМИТ-35-2, узнать стоимость НАМИТ-35-2, или купить трансформаторы напряжения НАМИТ-35-2, вам достаточно позвонить по телефону +7 (4812) 209-311 или написать по электронной почте info@tdtransformator.ru.
