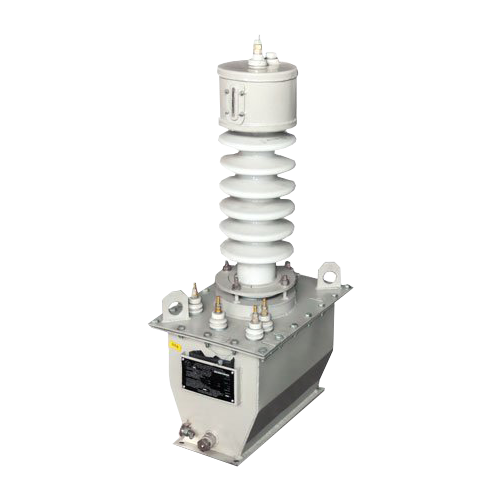

ЗНОМ-35 трансформаторы напряжения масляные (КТЗ)

Скачать PDF

Тип трансформатора: Измерительный

Номинальная мощность: 0,6 кВА, 0,15 кВА, 0,25 кВА

Класс напряжения: 35 кВ

Тип изоляции: Масло

Цена (без учета НДС): 30 540,00 руб.

Описание

ЗНОМ-35 - это однофазные масляные трансформаторы с естественным охлаждением, работающие в качестве масштабного преобразователя и предназначенные для выработки сигнала измерительной информации для электрических измерительных приборов, цепей защиты и сигнализации в сетях переменного тока с изолированной нейтралью (номинальная частота 50 и 60 Гц). Режим работы - длительный.

Особенности трансформаторов ЗНОМ-35:

  • Мощность в классах точности:
    • Класс точности 0,5: 0,15 кВА.
    • Класс точности 1: 0,25 кВА.
    • Класс точности 3: 0,6 кВА.
  • Предельная мощность: 1,0 кВА.
  • Номинальные напряжения обмоток:
    • ВН: 35/√3 кВ (27,5 кВ).
    • НН основной: 0,1/√3 кВ (0,1 кВ).
    • НН дополнительной: 0,1/3 кВ (0,127 кВ).

При заказе указывается соответствующее напряжение первичной обмотки.

Условия эксплуатации ЗНОМ-35

Трансформаторы ЗНОМ-35 выпускаются в климатическом исполнении У1, то есть, подходят для работы в районах с умеренным макроклиматом и могут эксплуатироваться на открытом воздухе. При этом температура окружающей среды может составлять -45...+40°С (при влажности не более 80%).

При установке ЗНОМ-35 следует учитывать, что на корректность работы прибора и его долговечность влияют внешние факторы. Так, трансформаторы не предназначены для работы в условиях тряски, вибраций, ударов, во взрывоопасной и агрессивной среде.

Технические характеристики

Напряжение первичной обмотки 27,5 кВ, 35/√3 кВ
Напряжение вторичной обмотки 0,1 кВ, 0,1/√3 кВ
Номинальная частота 50 Гц, 60 Гц
Класс точности основной вторичной обмотки 0,5, 1, 3
Схема и группа соединения обмоток 1/1/1-0-0
Климатическое исполнение (диапазон рабочих температур) и категория размещения У1
Вес Масла - 20 кг
Оснащенного трансформатора - 80 кг

Структура обозначения, пример заказа

З
Н
О
М
35
У1

Климатическое исполнение и категория размещения по ГОСТ 15150

Класс напряжения первичной обмотки, кВ

Масляный

Однофазный

Трансформатор Напряжения

Заземляемый

Стандартный комплект поставки

  • Трансформатор напряжения ЗНОМ-35.
  • Техническое описание и инструкция по эксплуатации.
  • Паспорт.

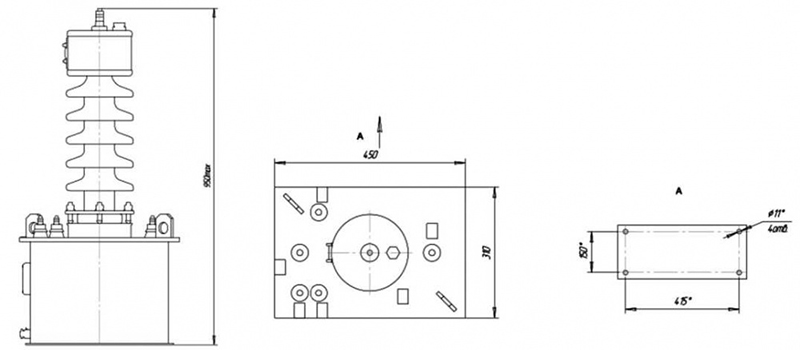

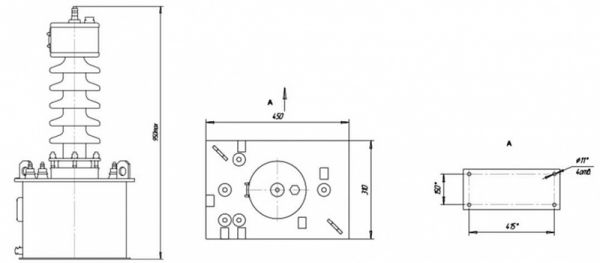

Габаритные размеры ЗНОМ-35

зном-35 габаритные размеры

Скачать документацию

ЗНОМ-35 трансформаторы напряжения масляные. Руководство по эксплуатации.



Чтобы правильно подобрать масляные трансформаторы напряжения ЗНОМ-35, узнать стоимость ЗНОМ-35М, купить трансформаторы ЗНОМ-35, вам достаточно позвонить по телефону +7 (4812) 209-311 или написать по электронной почте info@tdtransformator.ru.
