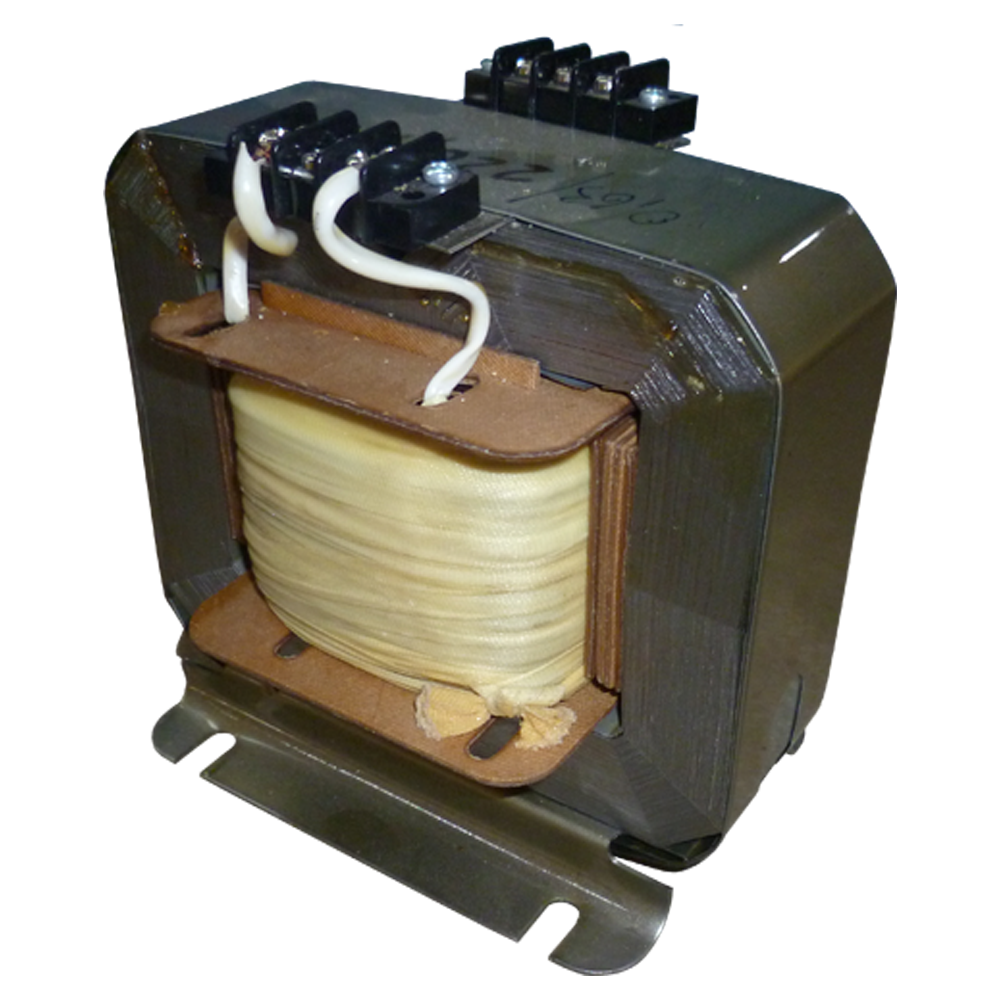

ОСО трансформаторы силовые сухие понижающие

Скачать PDF

Тип трансформатора: Силовой

Номинальная мощность: 0,1 кВА, 0,4 кВА, 0,16 кВА, 0,25 кВА, 0,63 кВА, 1,0 кВА, 1,6 кВА

Материал обмотки: Медная

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): 1106,00-5471,00 руб.

Описание

Силовые трансформаторы ОСО предназначены для питания пониженным и безопасным напряжением переносных светильников, ламп местного освещения станочного оборудования и других электротехнических устройств.

Особенности:

  • Трансформаторы ОСО рассчитаны для работы в закрытых помещениях, не подвергающихся резким изменениям температуры и воздействию солнечной радиации.
  • Температура окружающей среды от -60°С до +40°С для умеренного климата (исполнение УХЛ3), относительная влажность не более 80% при 20 °С.
  • Окружающая среда невзрывоопасная, не содержащая пыли (в том числе токопроводящей) в количестве, нарушающем работу трансформаторов, а также агрессивных паров и газов в концентрациях, разрушающих металлы и изоляцию.
  • Режим работы под нагрузкой - продолжительный.
  • Положение в пространстве - любое.
  • Установка на месте работы трансформаторов - стационарная.

Технические характеристики

Напряжение первичной обмотки 127 В, 220 В, 380 В
Напряжение вторичной обмотки 12 В, 24 В, 36 В, 42 В, 110 В
Номинальная частота 50 Гц
Климатическое исполнение (диапазон рабочих температур) и категория размещения УХЛ3
Исполнение по степени защиты IP00
Габаритные размеры 150x140x110 мм
Вес 5,2 кг

Структура обозначения, пример заказа

ОСО
0,63
127
36
Cu

Материал обмоток: Cu - медь

Номинальное напряжение вторичной обмотки, В: 12; 24; 36; 42; 110

Номинальное напряжение первичной обмотки, В: 127; 220; 380

Номинальная мощность, кВА: 0,1; 0,16; 0,25; 0,4; 0,63; 1,0; 1,6

Тип трансформатора

Варианты исполнений

Наименование

Номинальное напряжение первичной обмотки, В

Выходное напряжение, В

Номинальная мощность, кВА

Габаритные размеры, мм

Масса, кг

ОСО-0,1-Cu

127; 220; 380

12; 24; 36; 42; 110

0,1

150x140x110

5,2

ОСО-0,16-Cu

127; 220; 380

12; 24; 36; 42; 110

0,16

150x140x110

5,2

ОСО-0,25-Cu

127; 220; 380

12; 24; 36; 42; 110

0,25

150x140x110

5,2

ОСО-0,4-Cu

127; 220; 380

12; 24; 36; 42; 110

0,4

150x140x110

5,2

ОСО-0,63-Cu

127; 220; 380

12; 24; 36; 42; 110

0,63

150x140x110

5,2

ОСО-1,0-Cu

127; 220; 380

12; 24; 36; 42; 110

1,0

150x140x110

5,2

ОСО-1,6-Cu

127; 220; 380

12; 24; 36; 42; 110

1,6

150x140x110

5,2

Стандартный комплект поставки

  • Трансформатор ОСО.
  • Паспорт.
