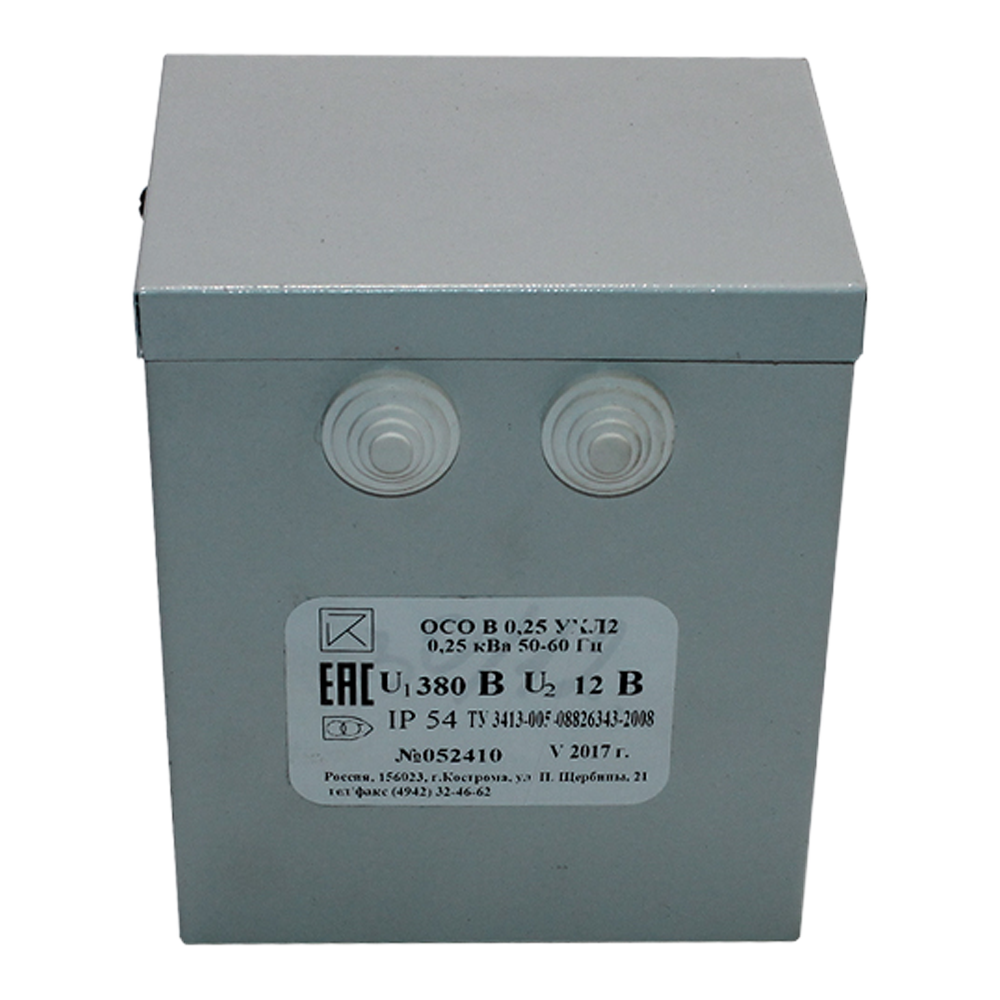

ОСОВ трансформаторы сухие осветительные влагозащищённые (ЭЛТИ)

Скачать PDF

Тип трансформатора: Силовой

Номинальная мощность: 0,4 кВА, 0,25 кВА

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Описание

Силовые трансформаторы ОСОВ предназначены для питания низким безопасным напряжением переносных светильников, ламп местного освещения станочного оборудования и других применяемых в быту электротехнических устройств.

Особенности:

  • Трансформаторы ОСОВ (однофазные сухие осветительные влагозащищённые) рассчитаны для работы в закрытых помещениях, не подвергающихся резким изменениям температуры и воздействию солнечной радиации.
  • Климатическое исполнение УХЛ категория размещения 2 по ГОСТ 15150-69 и ГОСТ 15543.1-89, диапазон рабочих температур от -60°C до +40°C.
  • Окружающая среда не должна содержать пыли (в том числе и токопроводящей), агрессивных паров и газов (в концентрации, достаточной для разрушения металла и изоляционных материалов).
  • Режим работы под нагрузкой - продолжительный.
  • Коэффициент полезного действия составляет не менее 85%.
  • Положение в пространстве - любое.

Технические характеристики

Напряжение первичной обмотки 220 В, 380 В
Напряжение вторичной обмотки 12 В, 24 В, 36 В, 42 В, 110 В
Климатическое исполнение (диапазон рабочих температур) и категория размещения УХЛ2
Исполнение по степени защиты IP54
Вес 5 кг (ОСОВ-0,25); 6 кг (ОСОВ-0,4)

Структура обозначения, пример заказа

ОСОВ
0,25
220
36

Номинальное напряжение вторичной обмотки, В: 12; 24; 36; 42; 110

Номинальное напряжение первичной обмотки, В: 220; 380

Номинальная мощность, кВА: 0,25; 0,4

Тип трансформатора

Варианты исполнений

Наименование

Ном.
мощность,
кВА

Номинальное
напряжение
обмоток, B

Размеры, мм

Масса, кг

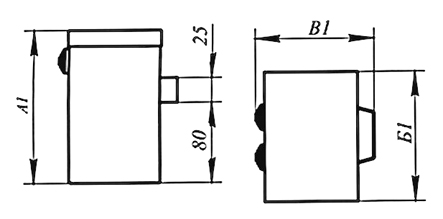

Чертеж

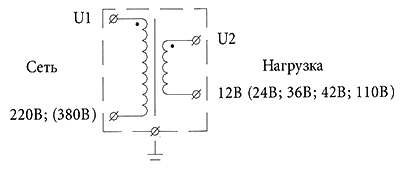

Схема

первичное

вторичное

А1

Б1

В1

ОСОВ-0,25-УХЛ2

0,25

220; 380

12; 24; 36;
42; 110

154

130

120

5



ОСОВ-0,4-УХЛ2

0,4

220; 380

12; 24; 36;
42; 110

154

130

130

6

Стандартный комплект поставки

  • Трансформатор сухой осветительный влагозащищённый ОСОВ (ЭЛТИ).
  • Паспорт.
