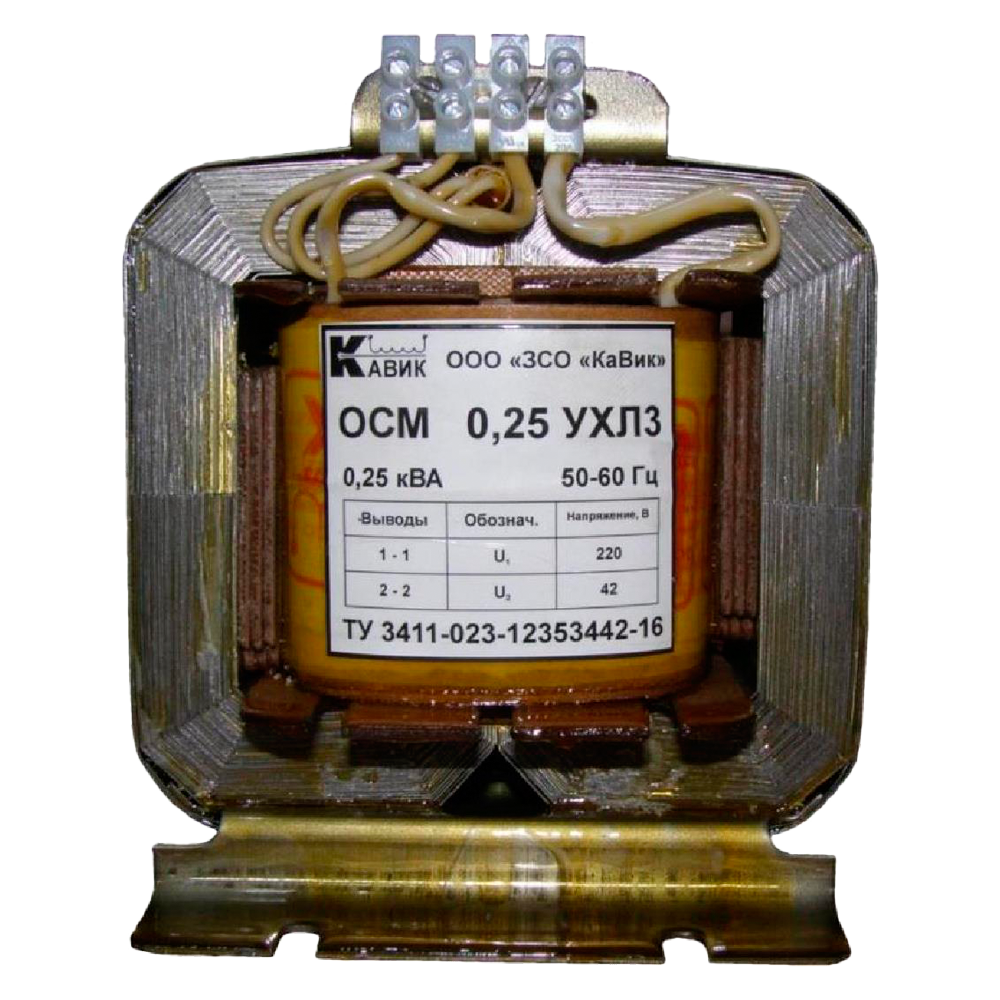

ОСМ, ОСМ1 трансформаторы силовые сухие многоцелевого назначения

Скачать PDF

Тип трансформатора: Силовой

Номинальная мощность: 0,02 кВА, 0,05 кВА, 0,063 кВА, 0,1 кВА, 0,4 кВА, 0,16 кВА, 0,25 кВА, 0,63 кВА, 1,0 кВА, 1,6 кВА, 2,5 кВА, 3,0 кВА, 4,0 кВА, 5,0 кВА, 6,3 кВА, 10,0 кВА, 16,0 кВА, 20,0 кВА, 25,0 кВА, 30,0 кВА

Описание

Трансформаторы понижающие ОСМ и ОСМ-1 предназначены для питания цепей управления, местного освещения, сигнализации и автоматики.

Магнитопровод трансформатора ОСМ шихтованный, собранный из Ш - образных и замыкающих пластин электротехнической стали. Трансформаторы ОСМ и трансформаторы ОСМ 1 мощностью 1,6 и 2,5 кВА устанавливаются в горизонтальном положении, а мощностью до 1 кВА включительно как в горизонтальном, так и в вертикальном положении.

Условия эксплуатации:
Требования безопасности соответствуют ГОСТ 12.2.007.2-75
Класс защиты – 1 (по ГОСТ 12.2.007.0-75)
Класс пожарной безопасности по ГОСТ 12.1.004-91
Температура окружающего воздуха – от минус 40 до 40 0С

Технические характеристики

Напряжение первичной обмотки 220 В, 380 В
Напряжение вторичной обмотки 5 В, 12 В, 14 В, 24 В, 29 В, 36 В, 42 В, 56 В, 110 В, 130 В, 220 В, 260 В
Номинальная частота 50 Гц, 60 Гц
Климатическое исполнение (диапазон рабочих температур) и категория размещения У2, У3, УХЛ2.3
Исполнение по степени защиты IP00

Структура обозначения, пример заказа

О
С
М
-6,3
У3

Климатическое исполнение и категория размещения по ГОСТ 15150

Номинальная мощность, кВА

Многоцелевого назначения

Сухой

Однофазный трансформатор

Варианты исполнений

Основные технические данные изделия

Масса, кг

Габаритные размеры, мм

L, W, H

Номинальная мощность, кВА

Номинальное напряжение обмоток, В

Первичной

Вторичной

0,02

220; 380

5; 12; 14; 24; 29; 36; 42; 56; 110; 130; 220; 260

0,52

60х46х50

0,05

220; 380

5; 12; 14; 24; 29; 36; 42; 56; 110; 130; 220; 260

1,03

78х56х65

0,063

220; 380

5; 12; 14; 24; 29; 36; 42; 56; 110; 130; 220; 260

1,3

78х67х79

0,1

220; 380

5; 12; 14; 24; 29; 36; 42; 56; 110; 130; 220; 260

2,4

120х68х125

0,16

220; 380

5; 12; 14; 24; 29; 36; 42; 56; 110; 130; 220; 260

3,3

120х82х125

0,25

220; 380

5; 12; 14; 24; 29; 36; 42; 56; 110; 130; 220; 260

4

120х90х125

0,4

220; 380

5; 12; 14; 24; 29; 36; 42; 56; 110; 130; 220; 260

6,3

120х118х125

0,63

220; 380

5; 12; 14; 24; 29; 36; 42; 56; 110; 130; 220; 260

8,5

144х120х152

1

220; 380

12; 14; 24; 29; 36; 42; 56; 110; 130; 220; 260

11

180х117х185

1,6

220; 380

12; 14; 24; 29; 36; 42; 56; 110; 130; 220; 260

16,4

180х160х185

2,5

220; 380

12; 14; 24; 29; 36; 42; 56; 110; 130; 220; 260

20,5

270х160х225

3

220; 380

12; 14; 24; 29; 36; 42; 56; 110; 130; 220; 260

31

270х160х225

4

220; 380

12; 14; 24; 29; 36; 42; 56; 110; 130; 220; 260

33

275х180х225

5

220; 380

24; 29; 36; 42; 56; 110; 130; 220; 260

34

280х190х225

6,3

220; 380

24; 29; 36; 42; 56; 110; 130; 220; 260

42,1

290х225х225

10

220; 380

24; 29; 36; 42; 56; 110; 130; 220; 260

70,1

355х285х370

16

220; 380

36; 42; 56; 110; 130; 220; 260

148

453х260х520

20

220; 380

36; 42; 56; 110; 130; 220; 260

160

453х260х520

25

220; 380

36; 42; 56; 110; 130; 220; 260

180,0

453х260х520

30

220; 380

36; 42; 56; 110; 130; 220; 260

200,0

453х260х520

По требованию заказчика трансформаторы могут поставляться с любым сочетанием напряжений до 1000 В.

Стандартный комплект поставки

  • Трансформатор силовой разделительный типа ОСМ (ОСМ1);
  • Техническое описание и инструкция по эксплуатации;
  • Паспорт.
