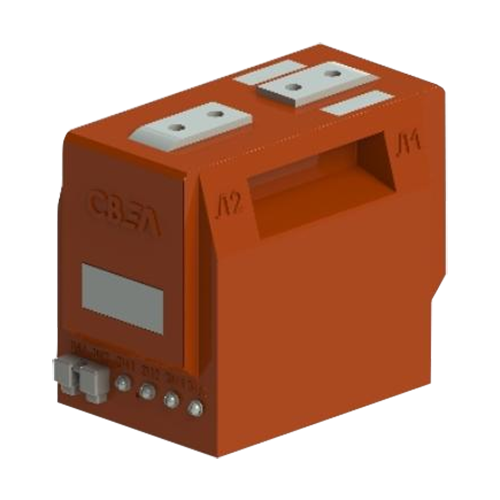

ТОЛ-10 трансформаторы тока опорные литые

Скачать PDF

Тип трансформатора: Измерительный

Класс напряжения: 10 кВ

Тип изоляции: Твердый диэлектрик

Описание

Однофазные трансформаторы тока ТОЛ-10 по принципу конструкции являются опорными, с литой изоляцией. Трансформатор может содержать до 4-х вторичных обмоток, каждая из которых расположена на своем магнитопроводе.

Выводы первичной обмотки трансформатора ТОЛ-10 расположены на верхней поверхности трансформатора. Выводы вторичных обмоток расположены в нижней части литого блока. Возможно изготовление трансформатора с торцевым или с нижним расположением вторичных выводов. Выводы вторичных обмоток для измерений пломбируются защитной крышкой. Рабочее положение – любое.

Особенности конструкции:
Трансформаторы изготавливаются с одним или несколькими коэффициентами трансформации, с возможностью переключения на первичной или вторичной стороне. По требованию заказчика возможно изготовление трансформаторов с повышенными номинальными нагрузками вторичных обмоток, повышенными токами термической и электродинамической стойкости. Трансформаторы могут изготавливаться с выводами вторичных обмоток из гибкого многожильного провода. Длина выводов вторичных обмоток оговаривается в заказе. Трансформаторы для дифференциальной защиты поставляются по специальному заказу.

Преимущества измерительных трансформаторов тока:
 - Эксплуатация при температуре от -60 до +55 oС;
 - Соответствие установочных и присоединительных размеров с выпускаемыми ранее трансформаторами;
 - Уменьшенные масса и габариты;
 - Отсутствие воздушных раковин;
 - Удобство транспортировки и монтажа трансформаторов;
 - Класс нагревостойкости изоляции F;
 - Максимально автоматизированный процесс производства и испытаний.

Технические характеристики

Наибольшее рабочее напряжение 12 кВ
Номинальная частота 50 Гц, 60 Гц
Класс точности основной вторичной обмотки 0,2, 0,2S, 0,5, 0,5S, 1, 3
Номинальная вторичная нагрузка 1 ВА, 2 ВА, 2,5 ВА, 3,5 ВА, 10 ВА, 15 ВА, 20 ВА, 25 ВА, 30 ВА, 50 ВА
Климатическое исполнение (диапазон рабочих температур) и категория размещения Т2, УХЛ2
Ток односекундной термической стойкости, кА 0,4...40
Конструктивное исполнение 1...9
Вес 21±1; 24±1; 26±1

Структура обозначения, пример заказа

Т
О
Л
-10
-2
-200
-5

Номинальный вторичный ток, А

Номинальный первичный ток, А

Номер конструктивного исполнения

Номинальное напряжение, кВ

Исполнение с литой изоляцией

Опорный

Трансформатор тока

Варианты исполнений

Наименование параметра

Значение

Номер конструктивного исполнения

1; 2

3; 4

5; 6

7; 8

9

Номинальное напряжение, кВ

10; 11*

Номинальный вторичный ток, А

1; 5

Номинальный первичный ток, А

5; 10; 15; 20;30;40; 50;75;80;

100; 150;

200; 300;

400;600;

750; 800;

1000; 1200;1500; 2000; 2500; 3000

30;

40;

50;

75;

80;

100; 150;

100; 150; 200

5; 10; 15; 20;30;40; 50;75;80;

100; 150;

200; 300;

400;600;

750; 800;

1000; 1200;1500; 2000; 2500; 3000

Количество вторичных обмоток

2

3

4

Номинальная вторичная нагрузка, ВА:
вторичной обмотки для измерений

при cos ф = 1







1; 2; 2,5

при cos ф = 0,8

3; 5; 10; 15; 20; 25; 30; 50

вторичной обмотки для защиты

при cos ф = 0,8

3; 5; 10; 15; 20; 25; 30; 50

Номинальная предельная кратность вторичной обмотки для защиты

от 2 до 30

Номинальный коэффициент безопасности приборов обмотки для измерений

от 2 до 30

Односекундный ток термической стойкости, кА при номинальном первичном токе, А

5

10

15

20

30

40

50

75

80

100

150

200

300,400

600-3000

0,4

0,78

1,2

1,56

2,5

3,0

5,0

5,85

6,23

10,0

12,5

20,0

31,5

40,0

-

-

-

-

3,2

4,3

8,0

20,0

20,0

20,0

20,0

-

-

-



















31,5

31,5

31,5

-

-

0,4

0

0,78

1,56

2,5

2,5

2,5

2,5

2,5

3,0

5,0



20,0

40,0

Ток электродинамической стойкости, кА, при " номинальном первичном токе, А

5

10

15

20

30

40

50

75

80

100

150

200

300, 400

600 - 3000

1,0

1,98

3,0

3,98

6,37

7,65

12,8

14,9

15,8

25,5

31,8

51,0

81,0

102,0

-

-

-

-

8,1

10,9

20,4

51,0

51,0

51,0

51,0

-

-

-

-

-

-

-

-

-

-

-

-

81,0

81,0

81,0

-

-

1,0

1,98

3,0

3,98

6,37

7,65

12,8

14,9

15,8

25,5

31,8



20,0

102,0

1. * Для трансформаторов, предназначенных для поставок на экспорт.

2. Значение вторичных нагрузок, вторичного тока, предельной кратности вторичной обмотки для защиты, коэффициента безопасности приборов вторичной обмотки для измерений, количество вторичных обмоток, классы точности уточняются в заказе.

Стандартный комплект поставки

  • Трансформатор;
  • Техническое описание и инструкция по эксплуатации;
  • Паспорт.
