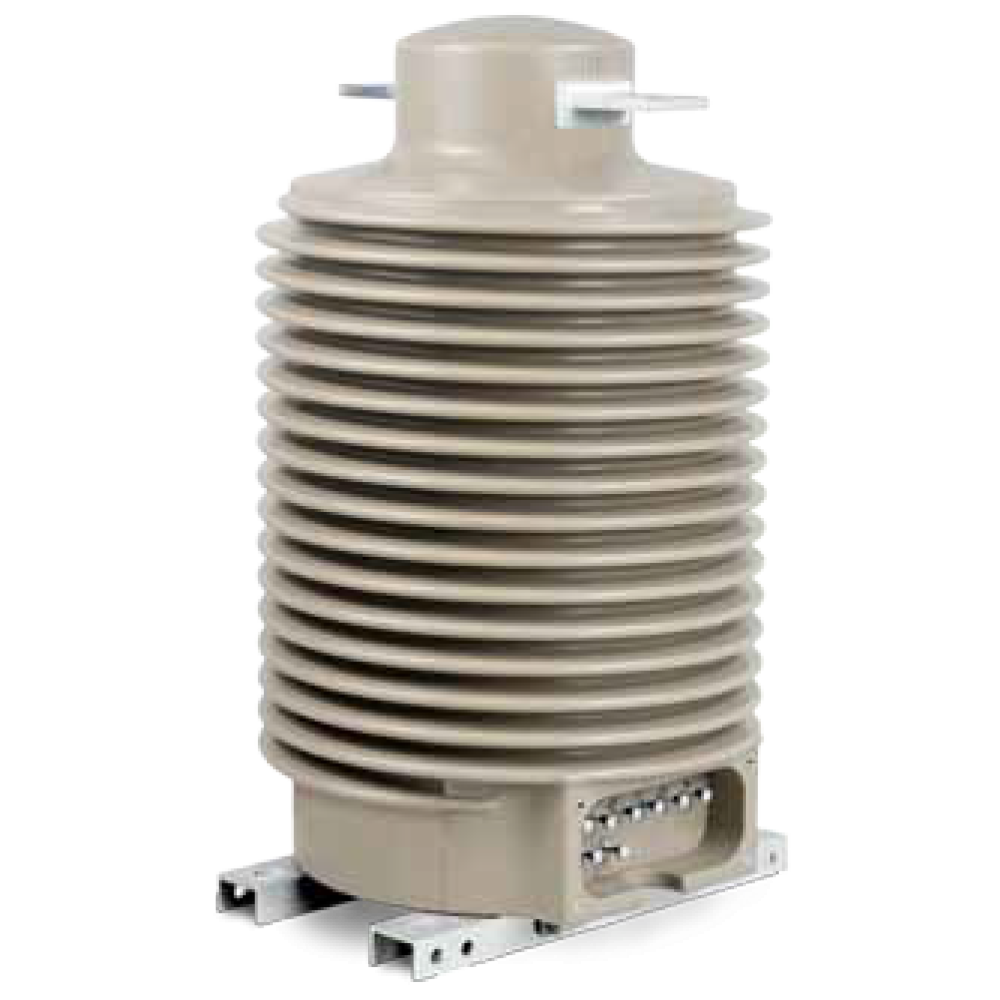

ТОЛ-35-III-7.2 трансформаторы тока измерительные сухие опорные

Скачать PDF

Тип трансформатора: Измерительный

Класс напряжения: 35 кВ

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Описание

Трансформаторы токаТОЛ-35-III-7.2 предназначены для передачи сигнала измерительной информации измерительным приборам, устройствам защиты, автоматики, сигнализации и управления, а также для изолирования цепей вторичных соединений от высокого напряжения в электрических цепях переменного тока частотой 50 Гц на номинальное напряжение 35 кВ.

Измерительные трансформаторы ТОЛ-35-III-7.2 предназначены для наружной установки в открытых распределительных устройствах (ОРУ).

Особенности опорных трансформаторов тока ТОЛ-35-III-7.2:

  • Предназначены для эксплуатации в следующих условиях:
    • Высота установки над уровнем моря - не более 1000 м (по согласованию с заводом-изготовителем допускается эксплуатация трансформаторов на высоте над уровнем моря более 1000 м).
    • Температура окружающего воздуха при эксплуатации от минус 60°С до плюс 50°С.
    • Относительная влажность, давление воздуха согласно ГОСТ 15543.1.
    • Окружающая среда не взрывоопасная, не содержащая пыли, агрессивных газов  и паров в концентрациях, разрушающих покрытия, металлы и изоляцию.
  • Рабочее положение трансформаторов в пространстве вертикальное.
  • Трансформаторы предназначены для эксплуатации в электроустановках, подвергающихся воздействию грозовых перенапряжений при обычных мерах грозозащиты.
  • Номинальный первичный ток - от 10 до 2000 А.
  • Номинальный вторичный ток - 1 или 5 А.

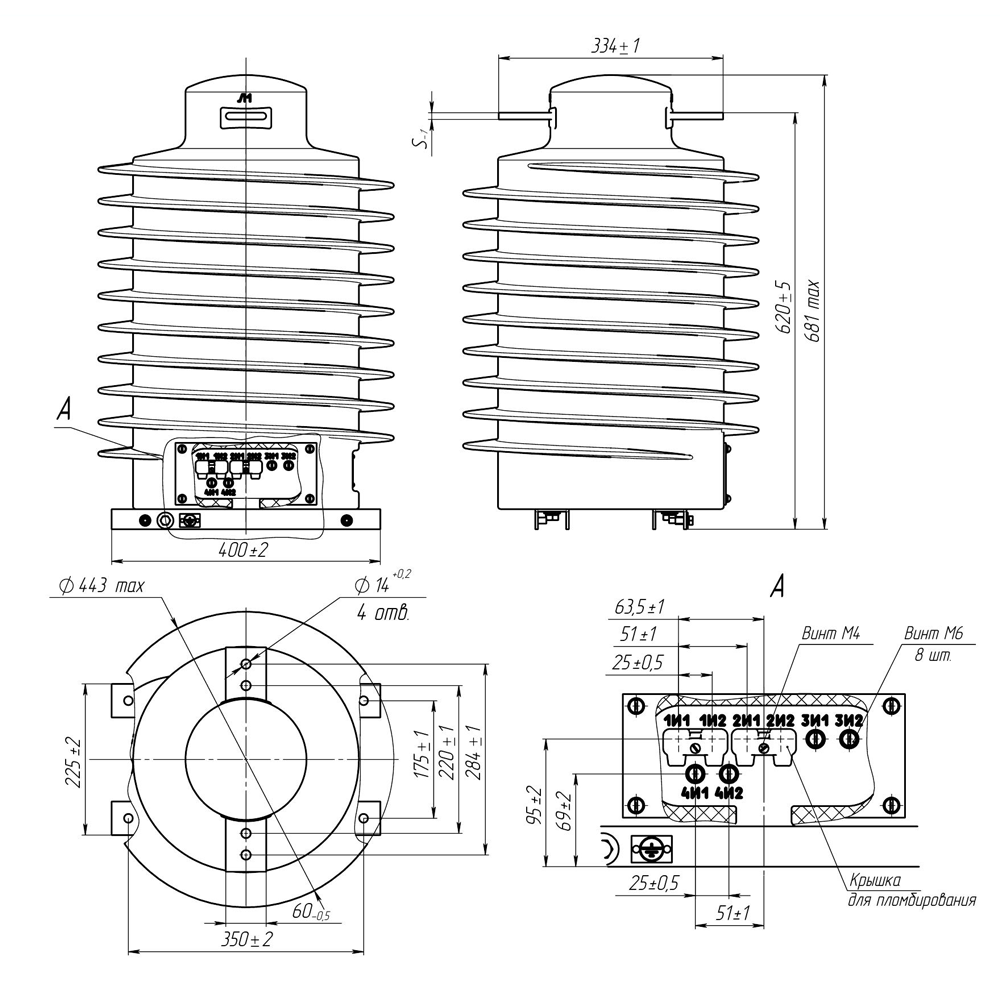

Особенности конструкции ТОЛ-35-III-7.2:

  • Трансформаторы тока ТОЛ-35-III-7.2 выполнены в виде опорной конструкции. Имеют одну, две, три или четыре вторичных обмотки. Вторичные обмотки намотаны на тороидальные магнитопроводы.
  • Первичная и вторичные обмотки залиты изоляционным компаундом, создающим монолитный блок. Выводы вторичных обмоток расположены внизу трансформаторов и закрыты защитной крышкой.
  • У стандартных исполнений трансформаторов ТОЛ-35-III-7.2 вторичная обмотка, предназначенная для измерений и учета электроэнергии, обозначается №1, обмотки для питания цепей защиты, автоматики, сигнализации и управления - №2, №3 и №4.
  • При заказе трансформаторов с нестандартным набором катушек по классам точности, номинальным вторичным нагрузкам или номинальным предельным кратностям, параметры обмоток указаны в паспорте на изделие и на табличке технических данных.

Технические характеристики

Наибольшее рабочее напряжение 40,5 кВ
Номинальная частота 50 Гц, 60 Гц
Класс точности основной вторичной обмотки 0,2, 0,2S, 0,5, 0,5S, 5P, 10P
Номинальная вторичная нагрузка 3 ВА, 5 ВА, 10 ВА, 15 ВА, 20 ВА, 25 ВА, 30 ВА
Климатическое исполнение (диапазон рабочих температур) и категория размещения Т1, УХЛ1
Ток односекундной термической стойкости, кА 1,0 А; 1,5 А; 2,0 А; 3,0 А; 4,0 А; 5,0 А; 7,5 А; 8,0 А; 10,0 А; 15,0 А; 20,0 А; 30 А; 40,0 А; 50,0 А
Конструктивное исполнение 7.2
Вес 130 кг

Структура обозначения, пример заказа

Т
О
Л
35
III
7.2
2
0,2S
5P
400

Номинальный первичный ток, А

Класс точности вторичной обмотки №2

Класс точности вторичной обмотки №1

Количество вторичных обмоток, шт (1, 2, 3 или 4)

Номер конструктивного исполнения

Длина пути утечки III по ГОСТ 9920

Номинальное напряжение, кВ

Исполнение с литой изоляцией

Опорный

Трансформатор тока

Варианты исполнений

Тип трансформатора

Номинальный первичный ток, А

Наибольший рабочий первичный ток, А

Номиналь­ный вторичный ток, А

Ток электродинамической стойкости, кА

Односекундный ток термической стойкости, кА

ТОЛ-35 III-7.2

10

10

5 или 1

2,55

1,0

15

16

3,83

1,5

20

20

5,10

2,0

30

32

7,70

3,0

40

40

10,20

4,0

50

50

12,75

5,0

75

80

19,13

7,5

80

80

20,40

8,0

100

100

25,50

10,0

150

160

38,25

15,0

200

200

51,00

20,0

300

320

76,50

30,0

400

400

102,0

40,0

500

500

127,5

50,0

600

630

153,00

60,0

750

800

800

800

1000

1000

1200

1250

1500

1600

2000

2000

Стандартный комплект поставки

  • Трансформатор.
  • Техническое описание и инструкция по эксплуатации.
  • Паспорт.
