ТТЭ-3000.5 трансформатор тока измерительный лабораторный

Скачать PDF

Тип трансформатора: Измерительный

Класс напряжения: 0,66 кВ

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Описание

Измерительный лабораторный трансформатор тока ТТЭ-3000.5 предназначен для использования в цепях переменного тока промышленной частотой 50 Гц и номинальным напряжением 0,66 кВ в качестве рабочего эталона по ГОСТ 8.550 при проведении поверки трансформаторов тока класса точности 0,01 и менее точных.

Трансформатор ТТЭ-3000.5 изготовлен по схеме магнитного компаратора тока. Магнитопровод трансформатора состоит из двух кольцевых сердечников. На первом сердечнике намотаны индикаторная и компенсационная обмотки. Вторичные и первичные обмотки намотаны таким образом, что охватывают оба сердечника. Для уменьшения погрешности преобразования тока в трансформаторе расположен блок электронной компенсации магнитного потока.

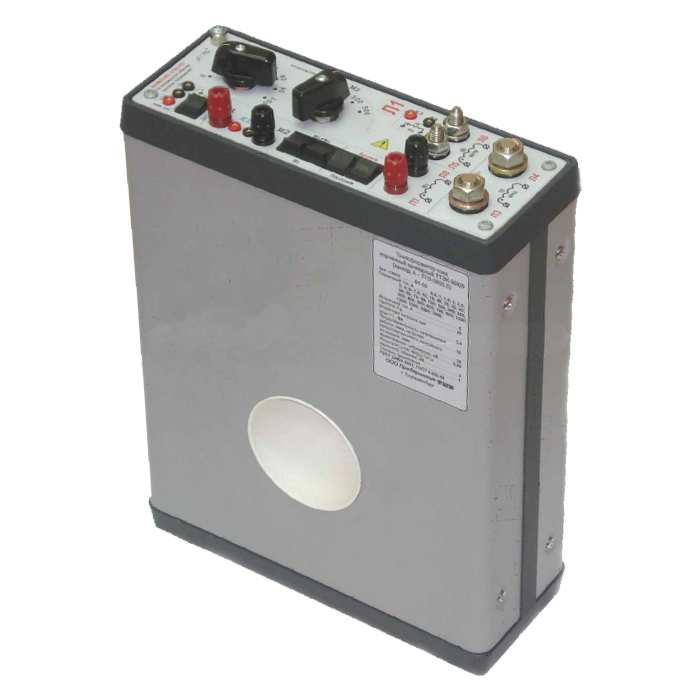

Лабораторный измерительный трансформатор ТТЭ-3000.5 собран в прямоугольном металлическом корпусе. На верхней части трансформатора расположены клеммы для подключения первичной, вторичной и компенсационной обмоток, переключатели количества витков обмоток. В центральной части трансформатора расположено отверстие, предназначенное для размещения временной первичной обмотки для первичных номинальных токов свыше 300 А.

Характеристики трансформатора тока ТТЭ-3000.5

Параметры

Значения

Номинальные значения первичного тока, А

0,5; 1; 1,5; 2; 2,5; 3; 4; 5; 7,5; 10; 15; 20; 25; 30; 40; 50; 60; 75; 80; 100; 150; 200; 250; 300; 400; 500; 600; 750; 800; 1000; 1200; 1250; 1500; 2000; 2500; 3000; (4000; 5000*)

* - модификация до 5000 А

Номинальный вторичный ток, А

5 (1**)

** - 1 А для первичных номинальных токах до 600 (1000*) А

Пределы допускаемых относительной токовой и абсолютной угловой погрешностей трансформатора при I/Iн, %:

токовая, %

угловая, мин

1
5
20
100
120

0,006
0,004
0,003
0,003
0,003

0,4
0,3
0,2
0,2
0,2

Номинальная частота, Гц

50

Напряжение питания (аккумуляторы), В

9

Габаритные размеры, мм, не более

110х260х360

Масса, кг, не более

15

Условия эксплуатации:
-температура окружающего воздуха, ºС
-относительная влажность, %


15 - 25
30 - 80

Условия эксплуатации

Температура окружающего воздуха

10...35°С

Относительная влажность воздуха

30...80%

Эксплуатационные характеристики

Наработка на отказ в рабочих условиях применения

не менее 50000 час.

Срок службы

не менее 25 лет

Стандартный комплект поставки

Наименование

Обозначение

Трансформатор тока измерительный лабораторный ТТЭ 3000.5

ТМЕ 008.4.728.000 БТТ

Кабель КС5

ТМЕ 008.6.701.000 КТТ

Кабель КС2

ТМЕ 008.6.701.002 КТТ

Руководство по эксплуатации

ТМЕ 008.4.728.000 РЭ

Формуляр

ТМЕ 008.4.728.000 ФО

Упаковка

ТМЕ 008.6.883.000 УТТ
