ИТТ-3000.5 трансформатор тока эталонный двухступенчатый

Скачать PDF

Тип трансформатора: Измерительный

Класс напряжения: 0,66 кВ

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Описание

Эталонный двухступенчатый трансформатор тока ИТТ-3000.5 предназначен для использования в качестве рабочего эталона 1-ого (2-ого) разряда по ГОСТ 8.550 при поверке трансформаторов тока промышленной частоты 50 Гц с первичными номинальными токами от 1 А до 3000 А и вторичным номинальным током 1 А или 5 А класса точности 0,05 (0,2S) и менее точных по ГОСТ 8.217. Поверка осуществляется с использованием дифференциального компаратора (КТ-01, КНТ-03, КНТ-05, КНТ-05А).

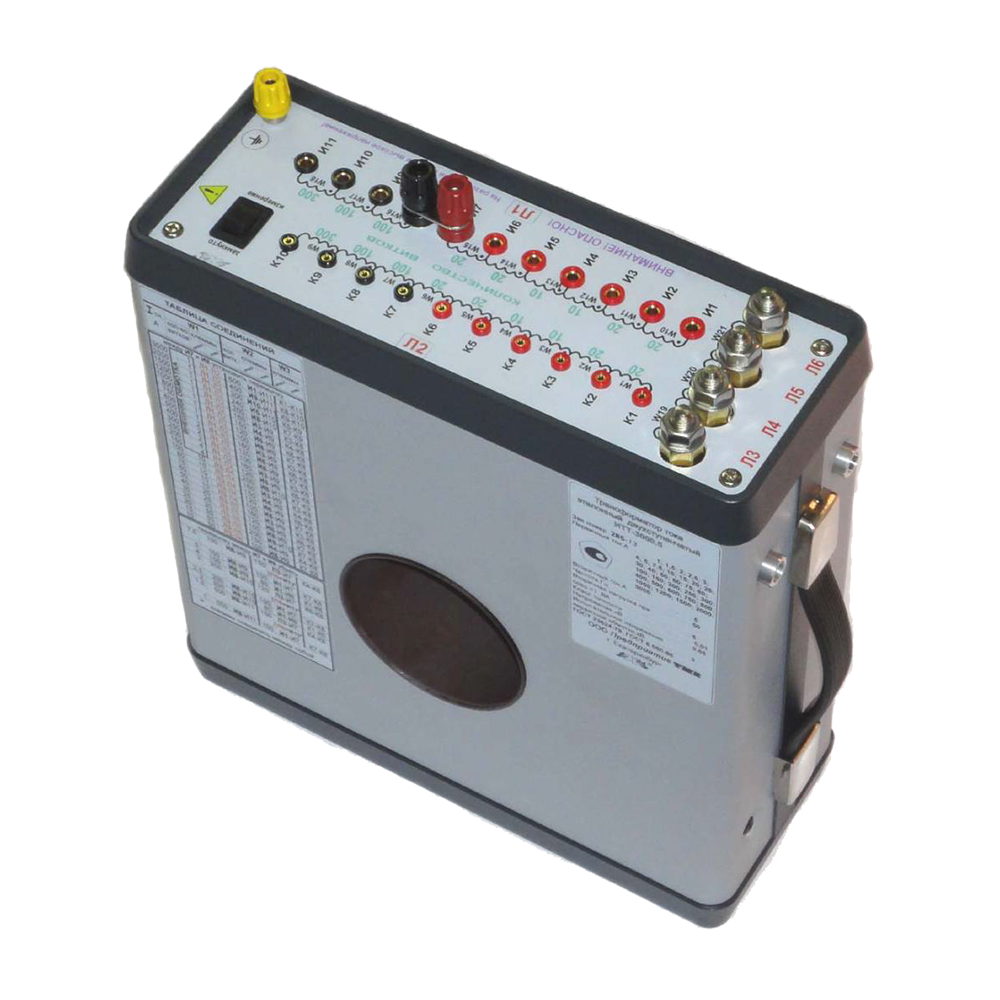

Двухступенчатый трансформатор тока ИТТ-3000.5 собран в прямоугольном металлическом корпусе. На верхней части прибора расположены клеммы для подключения первичной, вторичной и третичной обмоток. В центральной части трансформатора расположено отверстие, предназначенное для размещения временной первичной обмотки для первичных токов свыше 100 А

Характеристики трансформатора тока ИТТ-3000.5

Параметры

Значения

Номинальное напряжение, кВ

0,66

Номинальные значения первичного тока, А

1; 1,5; 2; 2,5; 3; 4; 5; 7,5; 10; 15; 20; 25; 30; 40; 50; 60; 75; 80; 100; 150; 200; 250; 300; 400; 500; 600; 750; 800; 1000; 1200; 1500; 2000; 3000;

Номинальный вторичный ток, А

5

Номинальная вторичная нагрузка при cosφ = 1, ВА

5

Номинальная частота, Гц

50

Пределы допускаемых относительной токовой и абсолютной угловой погрешностей ИТТ 1-ого разряда при I/Iн, %:

токовая, %

угловая, мин

1
5
20
100
120

0,03
0,014
0,01
0,01
0,01

1,2
0,6
0,4
0,4
0,4

Пределы допускаемых относительной токовой и абсолютной угловой погрешностей ИТТ 2-ого разряда при I/Iн, %:

токовая, %

угловая, мин

1
5
20
100
120

0,15
0,07
0,05
0,05
0,05

6,0
3,0
2,0
2,0
2,0

Габаритные размеры, мм, не более

270х110х300

Масса, кг, не более

10

Условия эксплуатации

Температура окружающего воздуха

10...35°С

Относительная влажность воздуха

30...80%

Эксплуатационные характеристики

Наработка на отказ в рабочих условиях применения

не менее 10000 час.

Стандартный комплект поставки

Наименование

Обозначение

Трансформатор тока эталонный двухступенчатый ИТТ-3000.5

ТМЕ 002.4.728.000 БТТ

Кабель

ТМЕ 002.6.701.000 КТТ

Руководство по эксплуатации

ТМЕ 002.4.728.000 РЭ

Методика поверки

ГСИ. Трансформаторы тока эталонные двухступенчатые ИТТ-3000.5. Методика поверки. МП-27-262-99

Формуляр

ТМЕ 002.4.728.000 ФО

Упаковка

ТМЕ 002.6.883.000 УТТ
